Módulo de ampliación digital (HE10) TM3DQ32TK:
o32 canales
oSalidas de común positivo de 0,1 A
oDos líneas comunes
oConector HE10 (MIL 20)
|
Característica |
Valor |
|
|---|---|---|
|
Número de canales de salida |
32 |
|
|
Tipo de lógica |
Común positivo |
|
|
Tensión de salida nominal |
24 V CC |
|
|
Corriente de salida nominal |
0,1 A |
|
|
Tipo de conexión |
Conectores HE10 (MIL 20) |
|
|
Tipo y longitud del cable |
Tipo |
No blindado |
|
Longitud |
Máx. 5 m (16 pies) |
|
|
Peso |
112 g (3,90 onzas) |
|

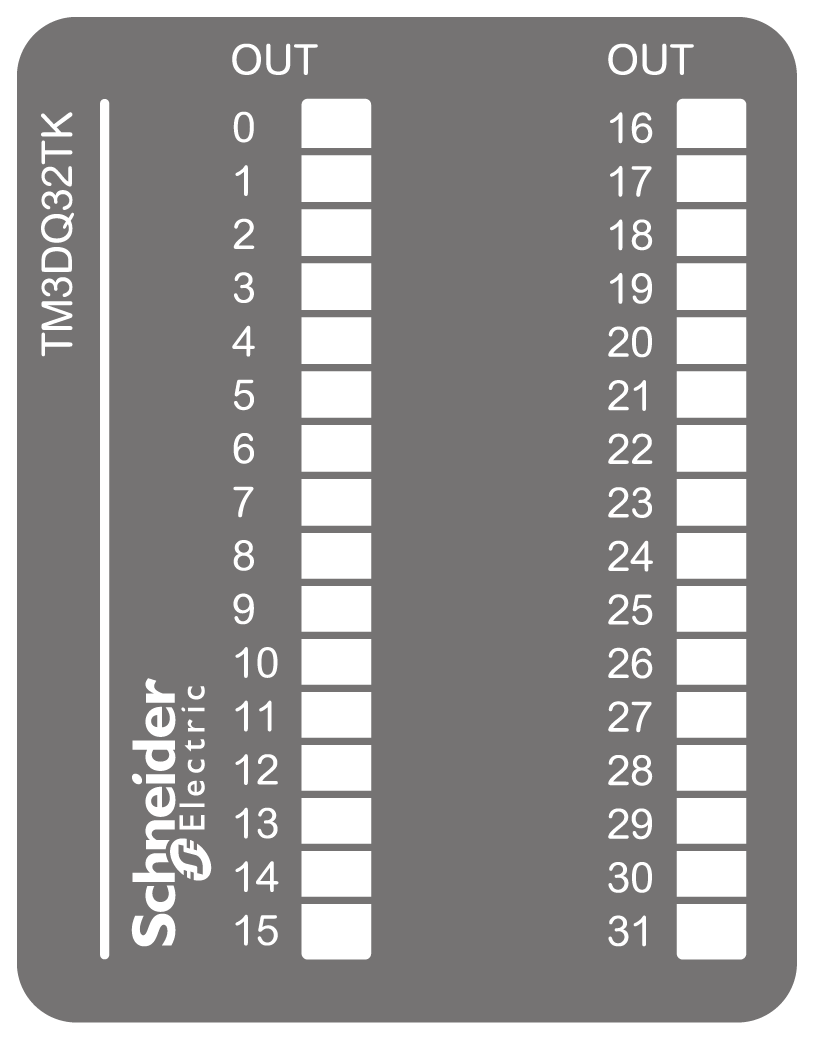

En la figura siguiente se muestran los indicadores LED de estado:
En esta tabla se describen los indicadores LED de estado:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
De 0 a 31 |
Verde |
Activado |
El canal de salida está activado. |
|
Desactivado |
El canal de salida está desactivado. |
