Presentación de TM3DQ8R/TM3DQ8RG
Módulo de ampliación digital TM3DQ8RG (tornillo) y TM3DQ8R (resorte):
o8 canales
oSalidas de relé de 2 A
oUna línea común
oBloque de terminales de tornillo o resorte extraíble
|
Característica |
Valor |
||
|---|---|---|---|
|
Número de canales de salida |
8 salidas |
||
|
Tipo de contacto |
NO (normalmente abierto) |
||
|
Tipo de salida |
Relé |
||
|
Tensión de salida nominal |
24 V CC / 240 V CA |
||
|
Corriente de salida nominal |
2 A |
||
|
Tipo de conexión |
TM3DQ8R |
Bloque de terminales de tornillo extraíble |
|
|
TM3DQ8RG |
Bloque de terminales de resorte extraíble |
||
|
Tipo y longitud del cable |
Tipo |
No blindado |
|
|
Longitud |
Máx. 30 m (98 pies) |
||
|
Peso |
110 g (3,90 onzas) |
||

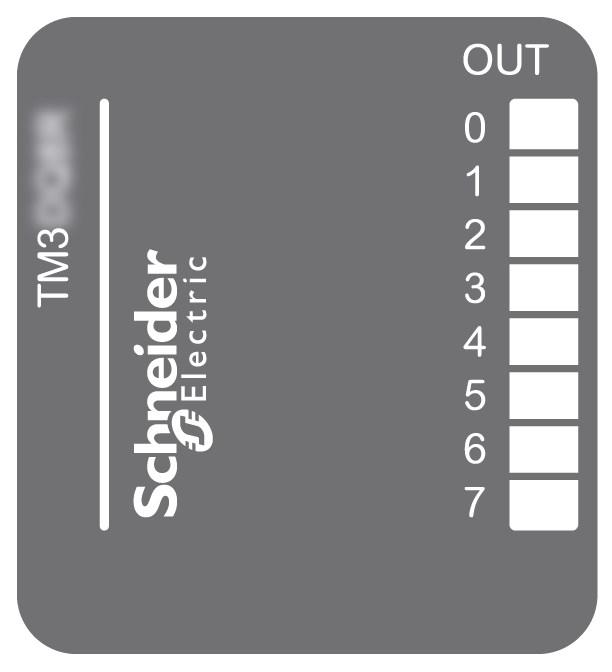

En la figura siguiente se muestran los indicadores LED de estado:
En esta tabla se describe el indicador LED de estado:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
De 0 a 7 |
Verde |
Activado |
El canal de salida está activado. |
|
Desactivado |
El canal de salida está desactivado. |
