Cómo utilizar una función o un bloque de funciones en lenguaje ST

Información general

En esta sección se describe el modo de implementar una función y un bloque de funciones en lenguaje ST.

La función SetRTCDrift y el bloque de funciones TON se utilizan como ejemplos para mostrar implementaciones.

Uso de una función en lenguaje ST

En este procedimiento se describe cómo insertar una función en lenguaje ST:

Paso	Acción
1	Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST). NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información, consulte Adding and Calling POUs.
2	Cree las variables que necesite la función.
3	Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de una función. La sintaxis general es: FunctionResult:= FunctionName(VarInput1, VarInput2,.. VarInputx);

Paso

Acción

Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST).

NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información, consulte Adding and Calling POUs.

Cree las variables que necesite la función.

Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de una función. La sintaxis general es:

FunctionResult:= FunctionName(VarInput1, VarInput2,.. VarInputx);

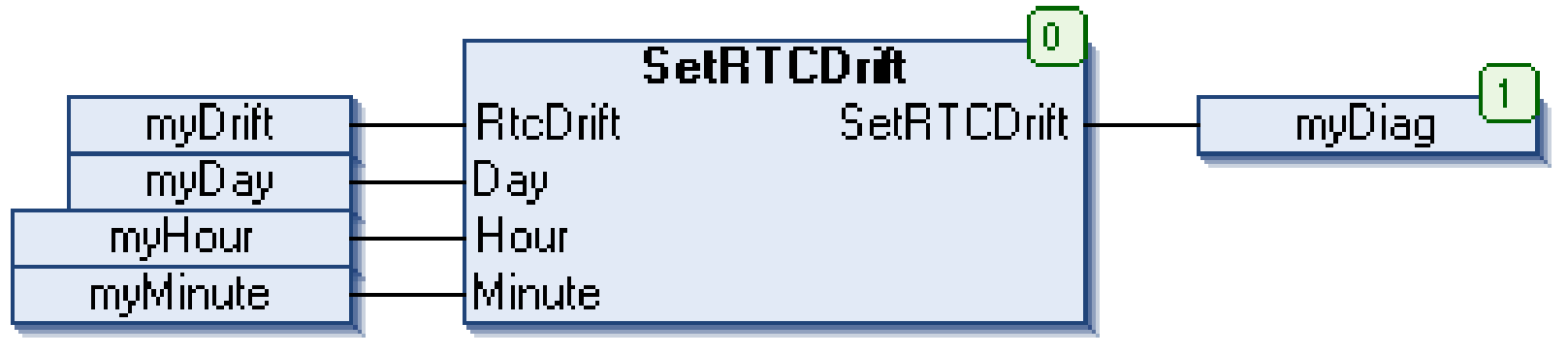

Para ilustrar el procedimiento, considere la función SetRTCDrift que se representa gráficamente a continuación:

Función	Representación gráfica
SetRTCDrift

Función

Representación gráfica

SetRTCDrift

El lenguaje ST de esta función es este:

Función	Representación en el editor POU ST de
SetRTCDrift	PROGRAM MyProgram_ST VAR myDrift: SINT(-29..29) := 5; myDay: DAY_OF_WEEK := SUNDAY; myHour: HOUR := 12; myMinute: MINUTE; myRTCAdjust: RTCDRIFT_ERROR; END_VAR myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);

Función

Representación en el editor POU ST de

SetRTCDrift

PROGRAM MyProgram_ST
VAR myDrift: SINT(-29..29) := 5;
myDay: DAY_OF_WEEK := SUNDAY;
myHour: HOUR := 12;
myMinute: MINUTE;
myRTCAdjust: RTCDRIFT_ERROR;
END_VAR

myRTCAdjust:= SetRTCDrift(myDrift, myDay, myHour, myMinute);

Uso de un bloque de funciones en lenguaje ST

En este procedimiento se describe cómo insertar un bloque de funciones en lenguaje ST:

Paso	Acción
1	Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST). NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información sobre la adición, declaración y llamadas de POU, consulte la documentación relacionada.
2	Cree las variables de entrada y salida y la instancia requeridas para el bloque de funciones: oLas variables de entrada son los parámetros de entrada requeridos por el bloque de funciones oLas variables de salida reciben el valor devuelto por el bloque de funciones
3	Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de un bloque de funciones. La sintaxis general es: FunctionBlock_InstanceName(Input1:=VarInput1, Input2:=VarInput2,... Ouput1=>VarOutput1, Ouput2=>VarOutput2,...);

Paso

Acción

Abra o cree una POU nueva en el lenguaje de Texto estructurado (ST).

NOTA: Aquí no se detalla el procedimiento para crear una POU. Para obtener más información sobre la adición, declaración y llamadas de POU, consulte la documentación relacionada.

Cree las variables de entrada y salida y la instancia requeridas para el bloque de funciones:

oLas variables de entrada son los parámetros de entrada requeridos por el bloque de funciones

oLas variables de salida reciben el valor devuelto por el bloque de funciones

Utilice la sintaxis general en el Editor POU ST para el lenguaje ST de un bloque de funciones. La sintaxis general es:

FunctionBlock_InstanceName(Input1:=VarInput1, Input2:=VarInput2,... Ouput1=>VarOutput1, Ouput2=>VarOutput2,...);

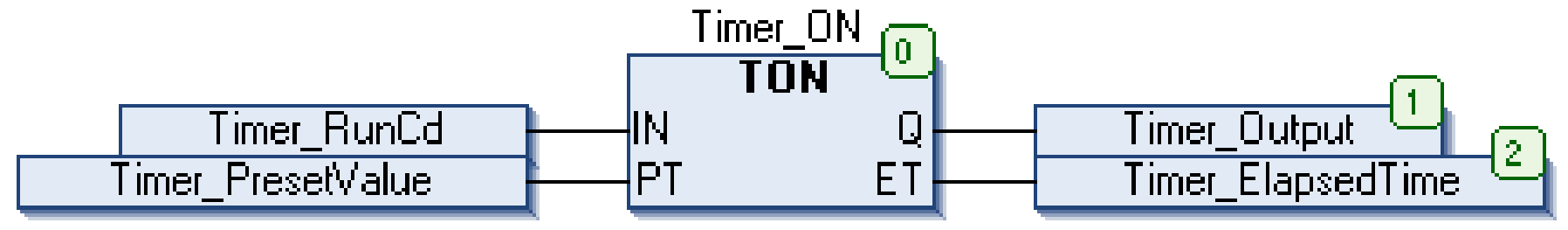

Para ilustrar el procedimiento, considere este ejemplo con el bloque de funciones TON que se representa gráficamente a continuación:

Bloque de funciones	Representación gráfica
TON

Bloque de funciones

Representación gráfica

TON

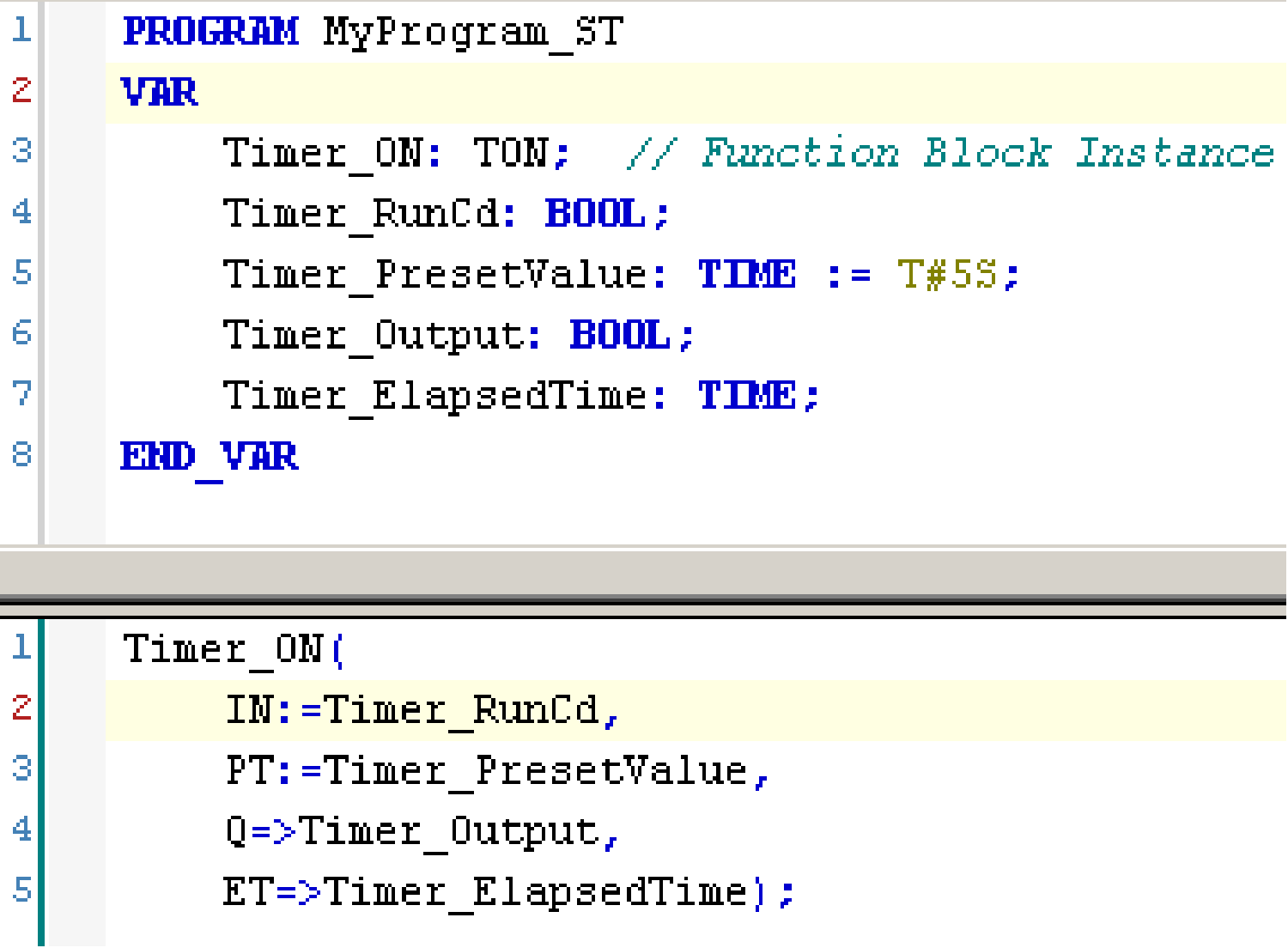

En esta tabla se muestran ejemplos de una llamada de bloque de funciones en lenguaje ST:

Bloque de funciones	Representación en el editor POU ST de
TON

Bloque de funciones

Representación en el editor POU ST de

TON
