Presentación de TM3SAF5R / TM3SAF5RG
Las características principales de los módulos TM3SAF5R (tornillo) y TM3SAF5RG (resorte) son:
o2 canales
o24 V CC
oTerminal de tornillo o resorte extraíble
En esta tabla se describen las características principales del módulo TM3SAF5R•:
|
Característica |
Valor |
||
|---|---|---|---|
|
Número de canales de entrada de seguridad |
2 |
||
|
Iniciar modalidad |
Inicio monitorizado/no monitorizado |
||
|
Tensión de alimentación |
24 V CC - de 15 a +20 % |
||
|
Número de salidas |
3 salidas de relé paralelas, categoría de parada 0 |
||
|
Tensión de salida nominal |
24 V CC / 230 V CA 6 A máximo por ruta de salida |
||
|
Tipo de conexión |
TM3SAF5R |
Bloque de terminales de tornillo extraíble |
|
|
TM3SAF5RG |
Bloque de terminales de resorte extraíble |
||
|
Peso |
190 g (6,70 onzas) |
||
En esta tabla se define el tipo y ejemplo de las aplicaciones que pueden asociarse al módulo TM3SAF5R•:
|
Tipo de aplicación |
Ejemplo de aplicación |
|---|---|
|
Aplicación de 2 canales con detección de cortocircuito |
oMonitorizar circuitos de parada de emergencia de 2 canales con detección de cortocircuito oMonitorizar interruptores de final de carrera de 2 canales en dispositivos protectores con detección de cortocircuito |

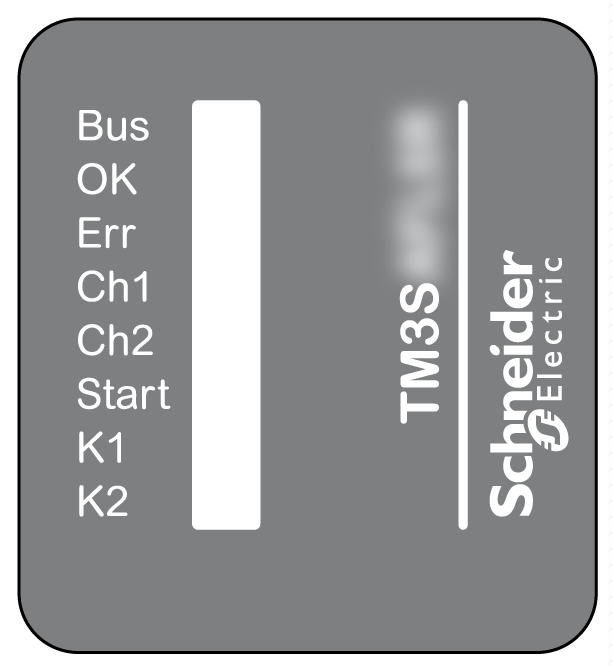

En la figura siguiente se muestran los indicadores LED de estado:
En esta tabla se proporciona la descripción de los indicadores del TM3SAF5R• estado del módulo LED:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
Bus |
Verde |
Intermitente |
El módulo recibe la fuente de alimentación de 5 V CC del Bus de TM3 y el Bus de TM3 está activo. |
|
OK |
Verde |
Activado |
La fuente de alimentación de +24 V CC proporcionada al módulo está en la tolerancia de tensión. |
|
Intermitente |
Tiempo de espera Bus de TM3: se mantiene la seguridad funcional de la operación. |
||
|
Err |
Rojo |
Activado |
La fuente de alimentación de +24 V CC proporcionada al módulo está fuera de la tolerancia de tensión. |
|
Intermitente |
Tiempo de espera Bus de TM3: se desactiva la salida de seguridad (apagado). |
||
|
Ch1 |
Verde |
Activado |
El canal 1 está activo: el circuito entre S21-S22 está cerrado. |
|
Ch2 |
Verde |
Activado |
El canal 2 está activo: el circuito entre S11-S12 está cerrado. Consulte la nota que aparece a continuación. |
|
Start |
Verde |
Activado |
Condición de inicio válida: entradas S11-S12, S21-S22 y S41-S42 (EDM 2) cerradas y S34 o S39 conectadas a S33. Consulte la nota que aparece a continuación. |
|
K1 |
Verde |
Activado |
Relé K1 energizado (cerrado) |
|
Intermitente |
Esperando condición de inicio |
||
|
K2 |
Verde |
Activado |
Relé K2 energizado (cerrado) |
|
Intermitente |
Esperando condición de inicio |
NOTA: Mientras se espera la condición de inicio no hay ninguna indicación de Ch2 si S41-S42 (EDM 2) está abierto (por respuesta de un dispositivo externo (contacto NC)).
