Riel DIN (segmento DIN)

Dimensiones del carril DIN, segmento DIN

Puede montar el controlador o el receptor y sus ampliaciones en un segmento DIN de 35 mm carril DIN (segmento DIN). Se puede adjuntar a una superficie de montaje lisa o suspender de un bastidor EIA o en un armario NEMA.

Rieles DIN simétricos (segmento DIN)

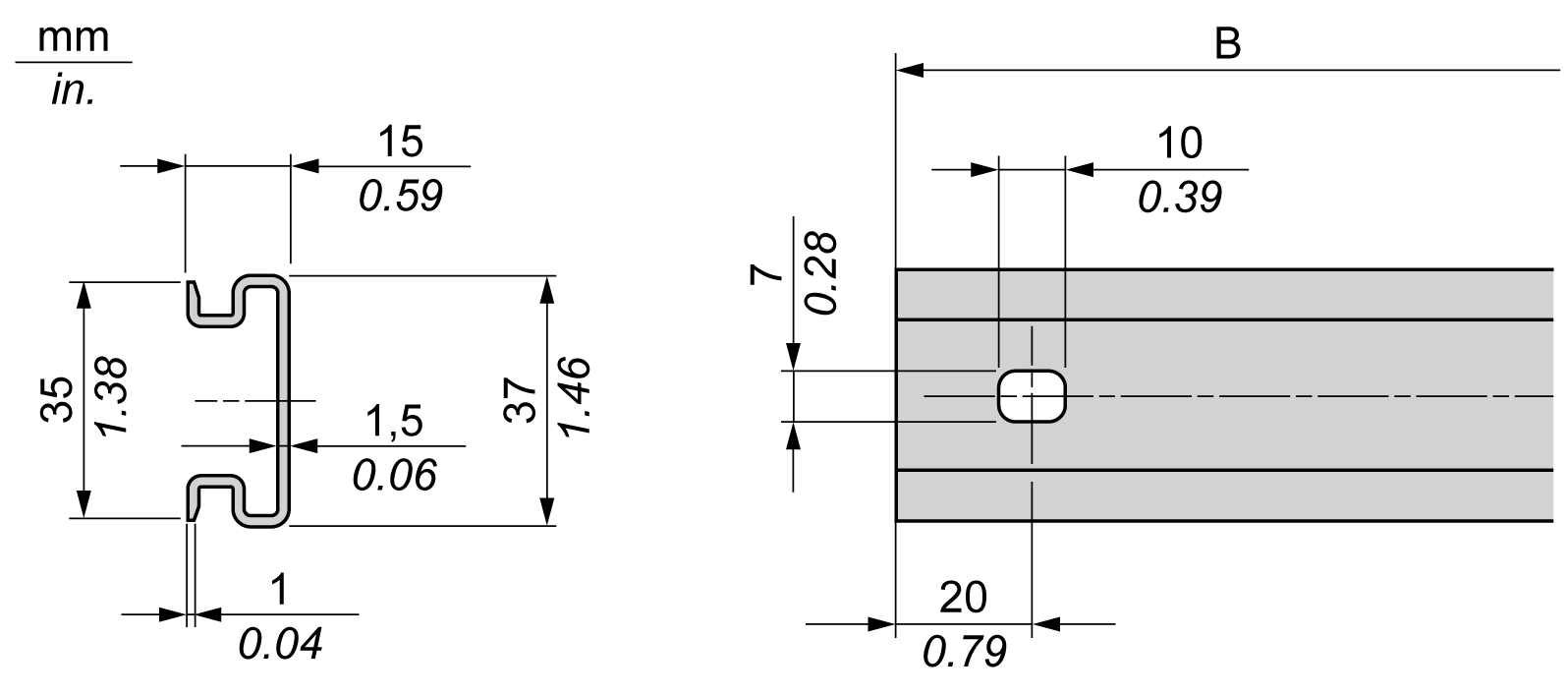

En la ilustración y la tabla siguientes se muestran las referencias de los rieles DIN (segmento DIN) para el rango de montaje en pared:

Referencia	Tipo	Longitud del segmento (B)
NSYSDR50A	A	450 mm (17,71 pulg.)
NSYSDR60A	A	550 mm (21,65 pulg.)
NSYSDR80A	A	750 mm (29,52 pulg.)
NSYSDR100A	A	950 mm (37,40 pulg.)

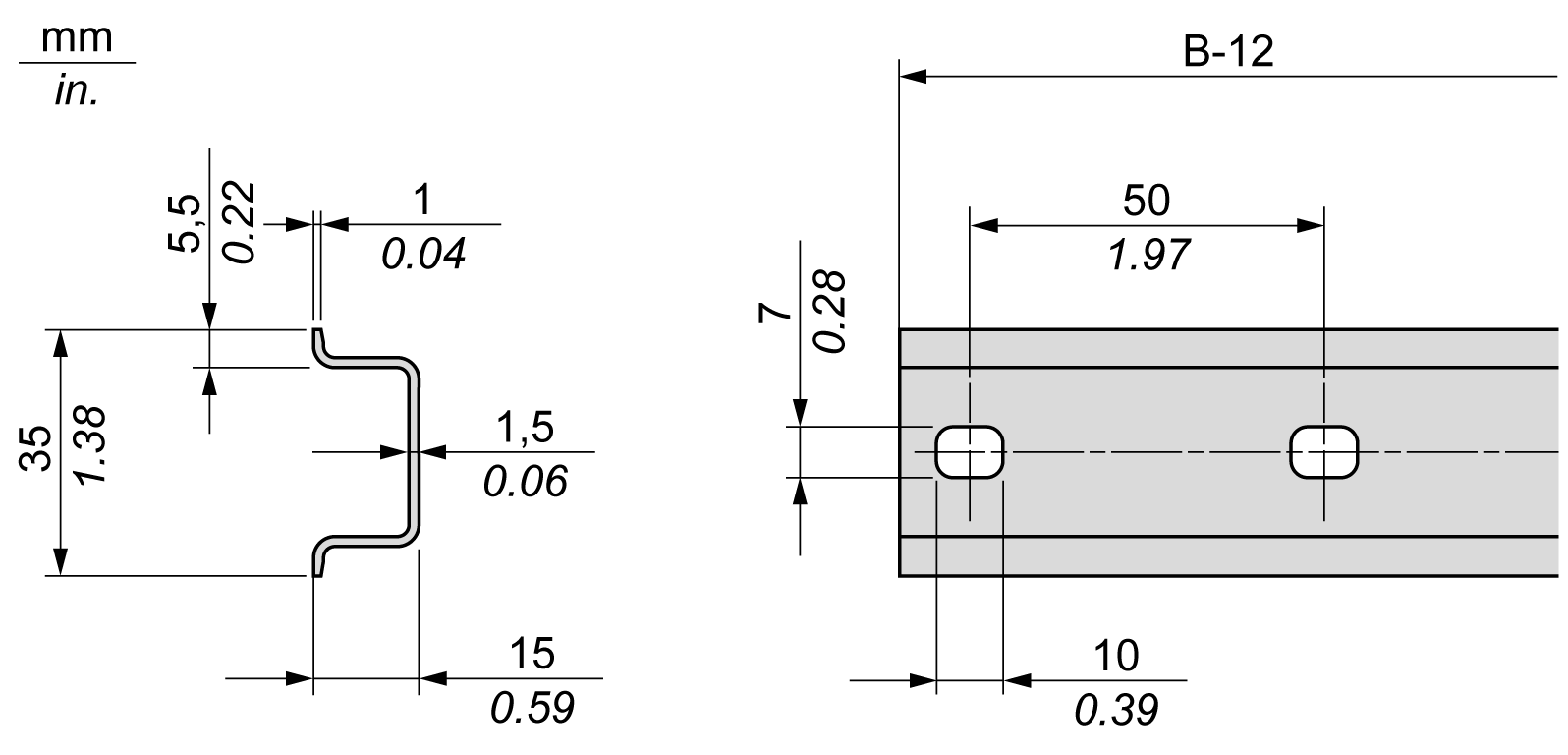

En la ilustración y la tabla siguientes se muestran las referencias de los rieles DIN simétricos (segmento DIN) para el rango de las carcasas de metal:

Referencia	Tipo	Longitud del segmento (B-12 mm)
NSYSDR60	A	588 mm (23,15 pulg.)
NSYSDR80	A	788 mm (31,02 pulg.)
NSYSDR100	A	988 mm (38,89 pulg.)
NSYSDR120	A	1.188 mm (46,77 pulg.)

En la ilustración y la tabla siguientes se muestran las referencias de los rieles DIN simétricos (segmento DIN) de 2.000 mm (78,74 pulg.):

Referencia	Tipo	Longitud del segmento
NSYSDR200¹	A	2.000 mm (78,74 pulg.)
NSYSDR200D²	A
1 Acero galvanizado sin perforaciones 2 Acero galvanizado perforado

Referencia

Tipo

Longitud del segmento

NSYSDR200¹

2.000 mm (78,74 pulg.)

NSYSDR200D²

1 Acero galvanizado sin perforaciones

2 Acero galvanizado perforado

Rieles DIN de doble perfil (segmento DIN)

En la ilustración y la tabla siguientes se muestran las referencias de los rieles DIN de doble perfil (segmentos DIN) para el rango de montaje en pared:

Referencia	Tipo	Longitud del segmento (B)
NSYDPR25	W	250 mm (9,84 pulg.)
NSYDPR35	W	350 mm (13,77 pulg.)
NSYDPR45	W	450 mm (17,71 pulg.)
NSYDPR55	W	550 mm (21,65 pulg.)
NSYDPR65	W	650 mm (25,60 pulg.)
NSYDPR75	W	750 mm (29,52 pulg.)

En la ilustración y la tabla siguientes se muestran las referencias de los rieles DIN de doble perfil (segmento DIN) para el rango de montaje en el suelo:

Referencia	Tipo	Longitud del segmento (B)
NSYDPR60	F	588 mm (23,15 pulg.)
NSYDPR80	F	788 mm (31,02 pulg.)
NSYDPR100	F	988 mm (38,89 pulg.)
NSYDPR120	F	1.188 mm (46,77 pulg.)
