Diagrama de cableado de TM4ES4
Consulte la sección Prácticas recomendadas relativas al cableado.

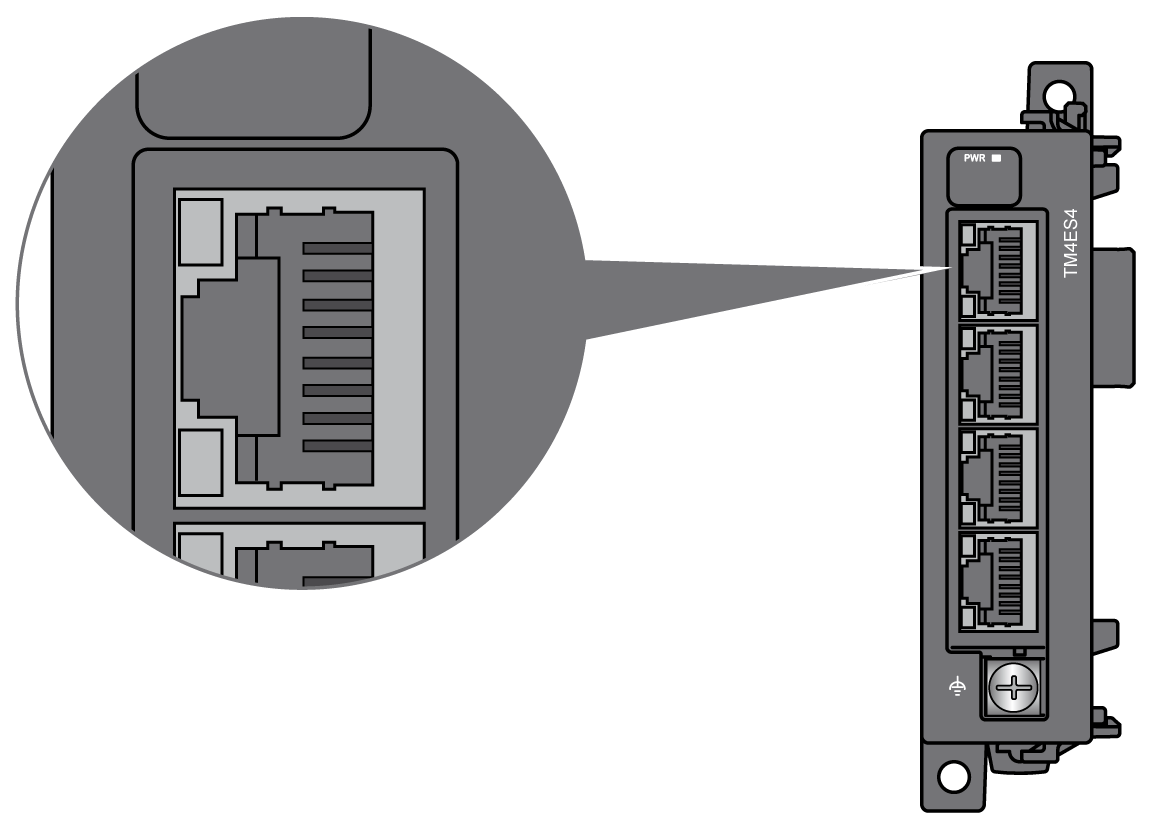

El módulo TM4ES4 está equipado con cuatro conectores RJ45 Ethernet:
En la figura se muestran los pins del conector RJ45 Ethernet:
En la tabla se describe la asignación de pins del conector RJ45 Ethernet:
|
N.° de pin |
Señal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
– |
|
5 |
– |
|
6 |
RD- |
|
7 |
– |
|
8 |
– |
Normas para la conexión a tierra funcional

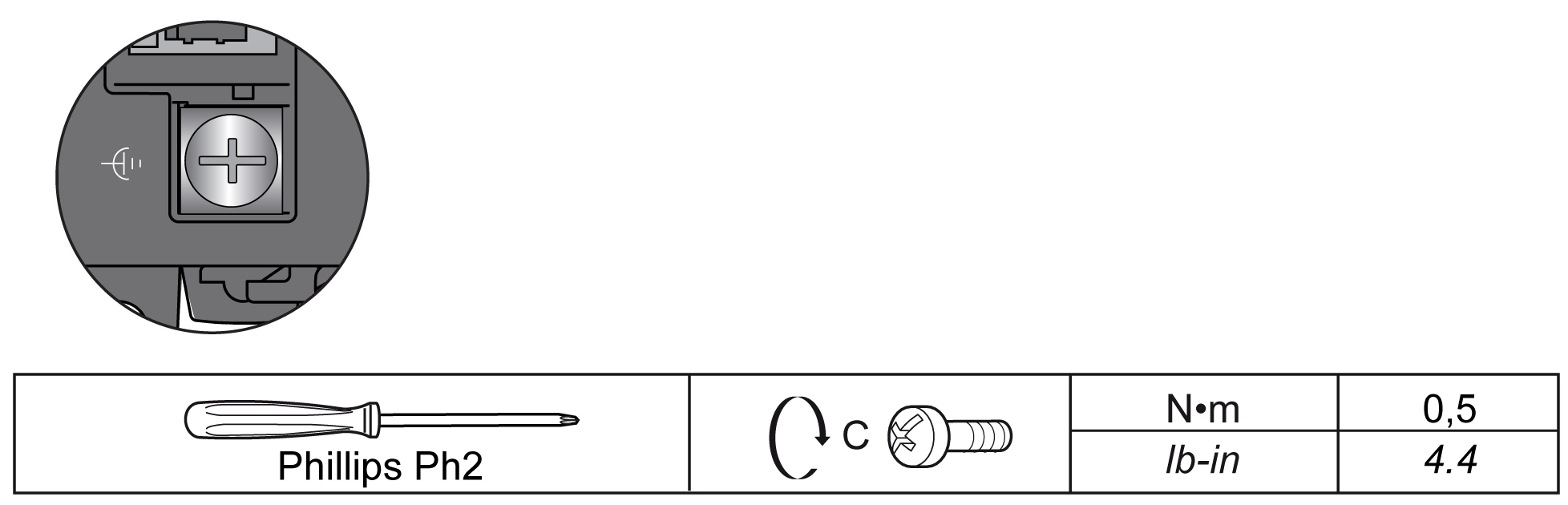

En la siguiente tabla se muestran las características del tornillo que se usará con el cable de conexión a tierra funcional (FE) suministrado:
La aplicación del par por encima del límite puede dañar las roscas y los tornillos de los terminales.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
No apriete los bornes de tornillo más allá del par de apriete máximo indicado (Nm / lb-in). |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
