Diagrama de cableado de TM4PDPS1
Consulte la sección Prácticas recomendadas relativas al cableado.

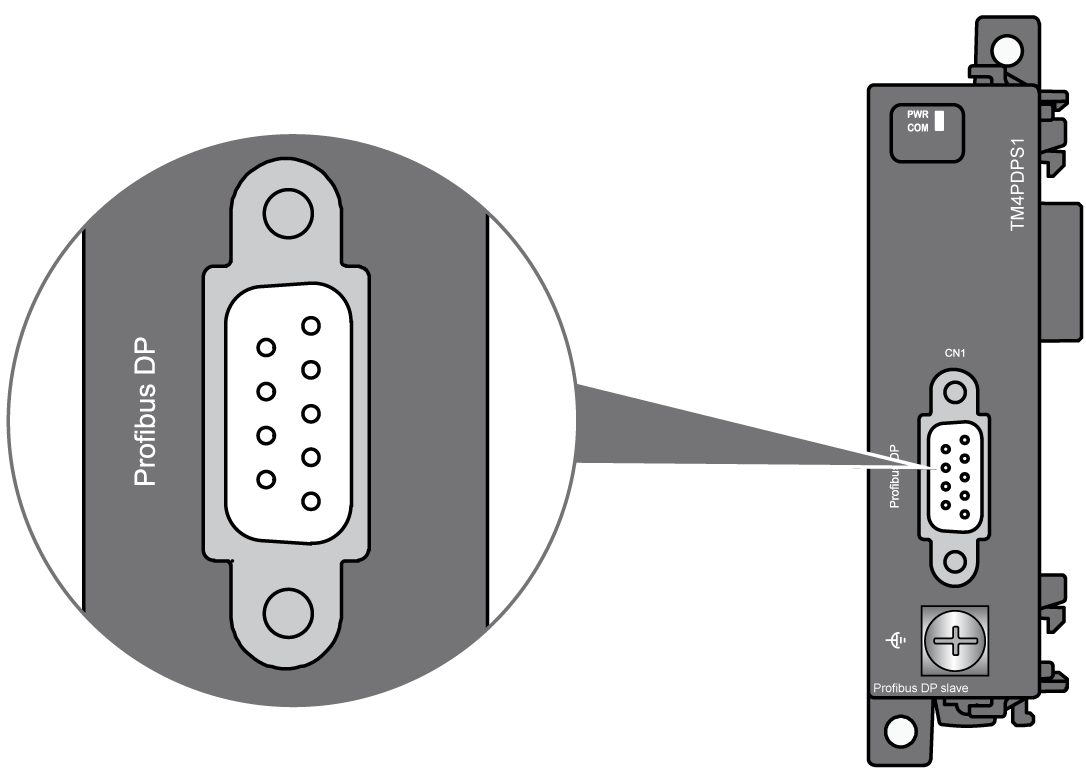

El módulo TM4PDPS1 está equipado con un conector SUB-D 9 de PROFIBUS DP:

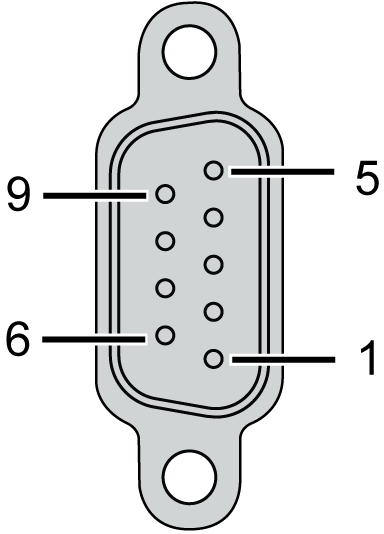

En la figura se muestran los pins del conector SUB-D 9 de PROFIBUS DP:
En la tabla se describe la asignación de los pins del conector SUB-D 9 de PROFIBUS DP:
|
N.° de pin |
PROFIBUS DP |
Descripción |
|---|---|---|
|
1 |
Reservado |
– |
|
2 |
Reservado |
– |
|
3 |
RxD/TxD-P |
Transmisión/recepción de datos alta |
|
4 |
CNTR-P |
Transmisión habilitada alta |
|
5 |
DGND |
Tierra de la señal |
|
6 |
VP |
Tensión de 5 V (100 mA) |
|
7 |
Reservado |
– |
|
8 |
RxD/TxD-N |
Transmisión/recepción de datos baja |
|
9 |
Reservado |
– |
Normas para la conexión a tierra funcional

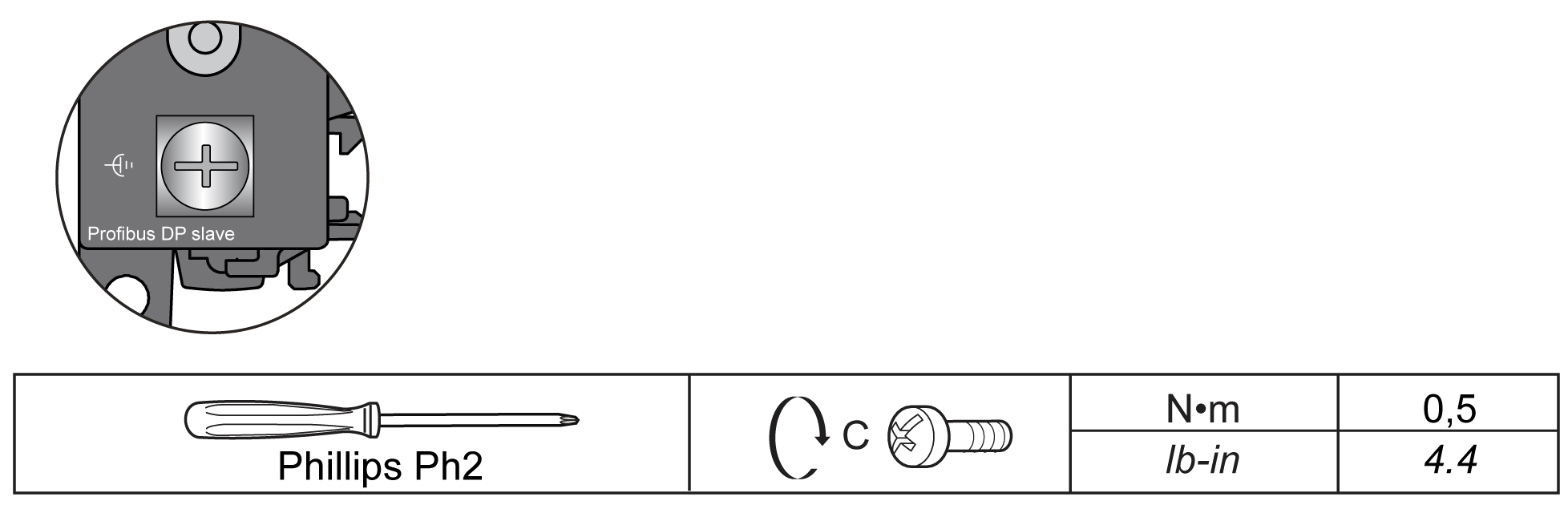

En la siguiente tabla se muestran las características del tornillo que se usará con el cable de conexión a tierra funcional (FE) suministrado:
La aplicación del par por encima del límite puede dañar las roscas y los tornillos de los terminales.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
No apriete los bornes de tornillo más allá del par de apriete máximo indicado (Nm / lb-in). |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
