M241 Logic Controller como dispositivo de destino en EtherNet/IP

Introducción

En esta sección se describe la configuración de M241 Logic Controller como dispositivo de destino EtherNet/IP.

Para obtener más información sobre EtherNet/IP, consulte el sitio web www.odva.org.

Configuración de destino EtherNet/IP

Para configurar M241 Logic Controller como dispositivo EtherNet/IP de destino, debe añadir un administrador EtherNet/IP a su controlador. Seleccione EthernetIP en el catálogo de hardware, arrástrelo a Dispositivos y colóquelo en uno de los nodos resaltados.

Configuración de parámetros EtherNet/IP

Para configurar los parámetros de EtherNet/IP, haga doble clic en COM_Bus > TM4ES4 > EthernetIP en Dispositivos.

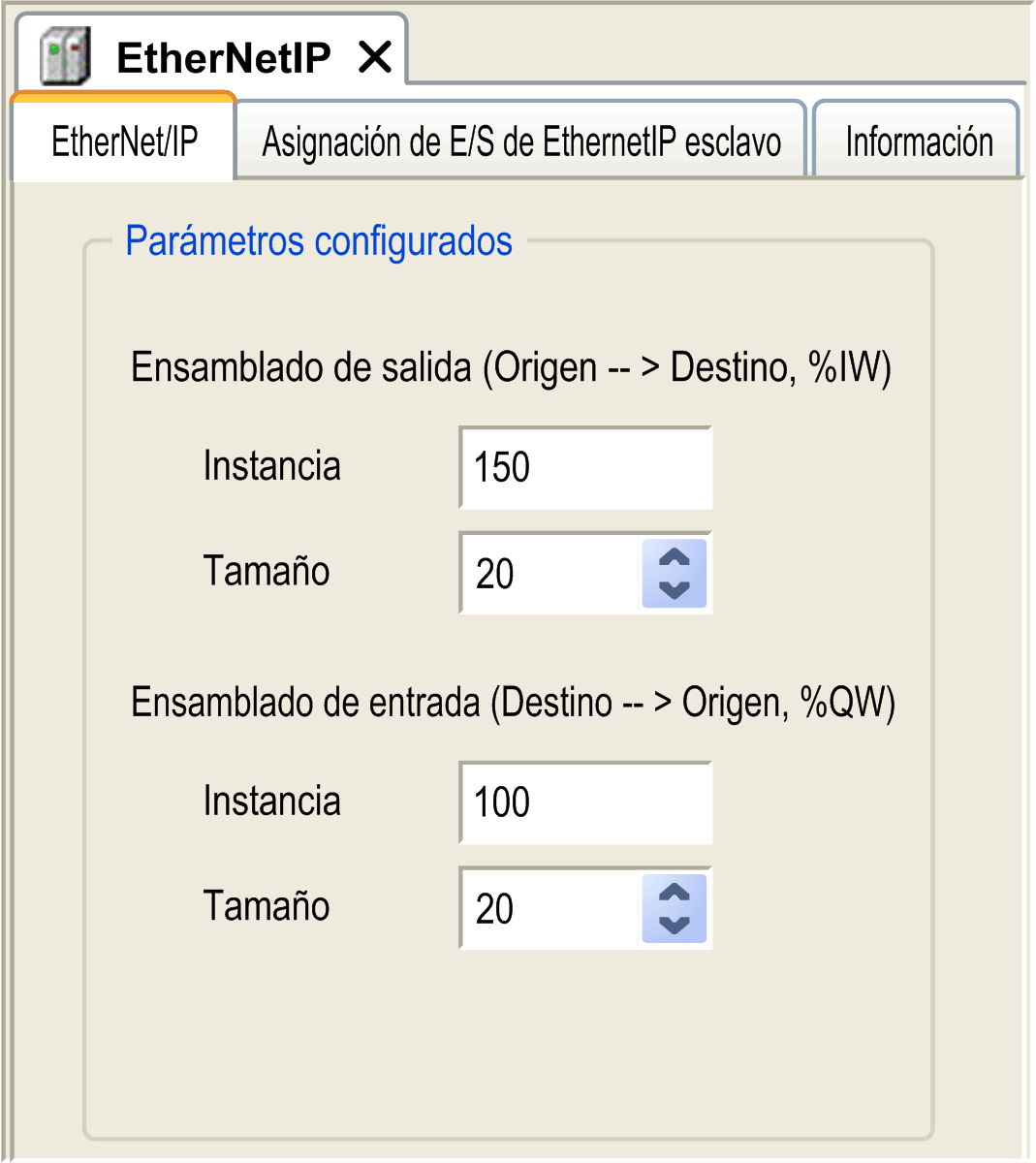

Se muestra este cuadro de diálogo:

Los parámetros de configuración de EtherNet/IP se definen como:

oInstancia:

Número que hace referencia al ensamblado de entrada o salida.

oTamaño:

Número de canales de un ensamblado de entrada o salida.

El tamaño de la memoria de cada canal es de 2 bytes y almacena el valor del objeto %IWx o %QWx, donde x es el número del canal.

Por ejemplo, si el Tamaño del Ensamblado de salida es 20, hay 20 canales de entrada (de IW0 a IW19) que direccionan de %IW y... a %IW (y+20-1), donde y es el primer canal disponible para el ensamblado.

Elemento		Gama de controladores admisibles	Valor predeterminado de EcoStruxure Machine Expert
Ensamblado de salida	Instancia	150-189	150
Ensamblado de salida	Tamaño	2-40	20
Ensamblado de entrada	Instancia	100-149	100
Ensamblado de entrada	Tamaño	2-40	20

Generación de archivo EDS

Puede generar un archivo EDS para facilitar la configuración de los intercambios de datos cíclicos EtherNet/IP.

Paso	Acción
1	En Dispositivos, haga clic con el botón derecho en el nodo EthernetIP y seleccione el comando Exportar como EDS del menú contextual.
2	Modifique el nombre de archivo y la ubicación predeterminados según sea necesario.
3	Haga clic en Guardar.

NOTA: Los objetos Revisión principal y Revisión secundaria del archivo EDS se usan para garantizar que el archivo EDS sea único. Los valores de estos objetos no reflejan el nivel real de revisión del controlador.

En el sitio web de Schneider también tiene a su disposición los archivos EDS genéricos de M241 Logic Controller y M251 Logic Controller. Deberá adaptar el archivo EDS a su aplicación. Para ello, edítelo y defina los tamaños y las instancias de ensamblado.

Ficha Asignación de E/S de EthernetIP esclavo

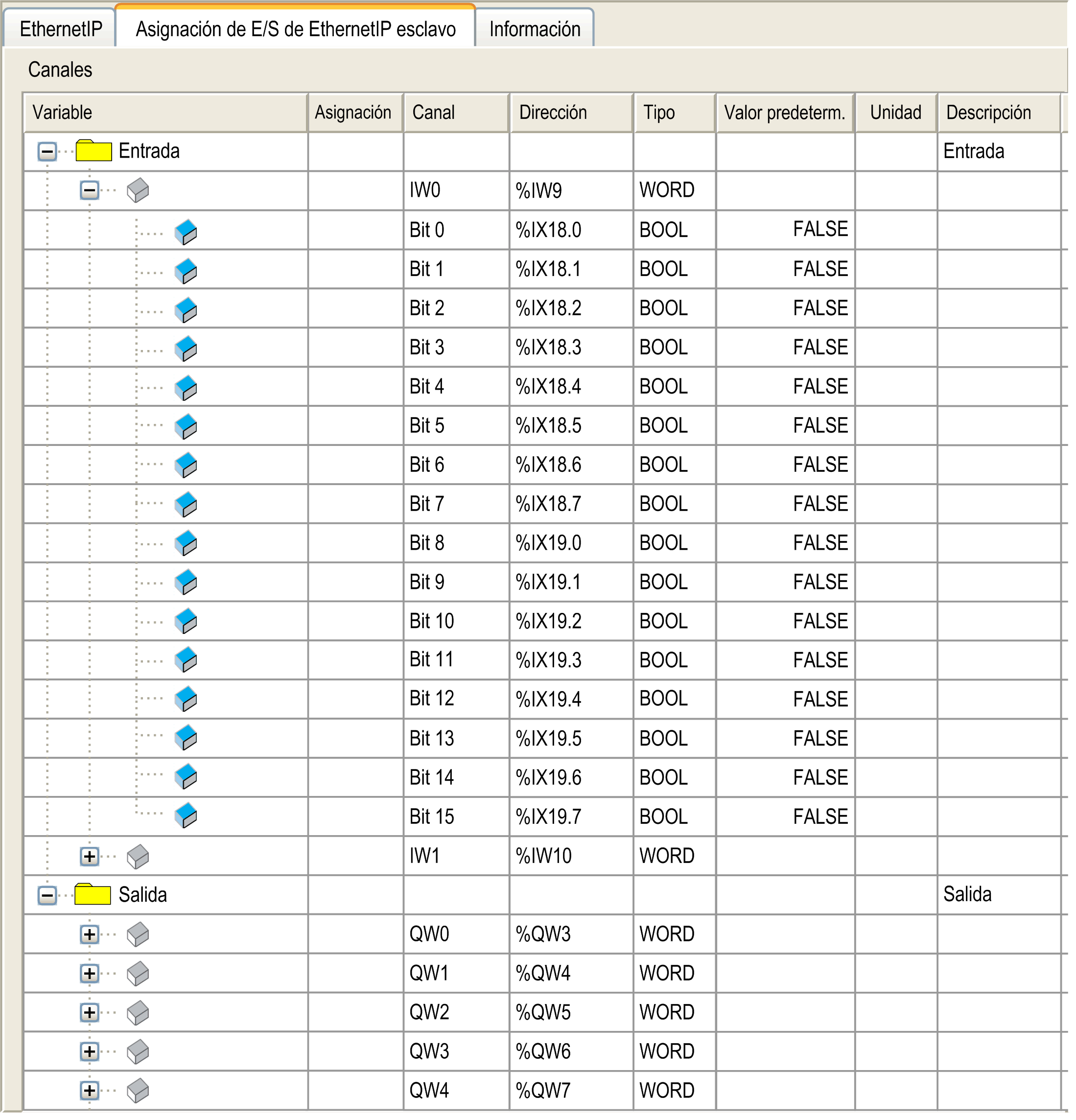

Las variables se pueden definir y nombrar en la ficha Asignación de E/S de EthernetIP esclavo. En esta ficha también hay información adicional, como el direccionamiento topológico.

En la siguiente tabla se describe la configuración de la Asignación de E/S de EthernetIP esclavo:

Canal		Tipo	Valor predeterminado	Descripción
Entrada	IW0	WORD	-	Palabra de comando de salidas del controlador (%QW)
Entrada	IWxxx	WORD	-	Palabra de comando de salidas del controlador (%QW)
Salida	QW0	WORD	-	Estado de las entradas del controlador (%IW)
Salida	QWxxx	WORD	-	Estado de las entradas del controlador (%IW)

El número de palabras depende del parámetro de tamaño configurado en Configuración de EtherNet/IP.

Salida significa SALIDA del controlador de origen (= %IW para el controlador).

Entrada significa ENTRADA del controlador de origen (= %QW para el controlador).

Conexiones en EtherNet/IP

Para acceder a un dispositivo de destino, un origen abrirá una conexión que pueda comprender varias sesiones que envíen solicitudes.

Una conexión explícita utiliza una sola sesión (una sesión es una conexión TCP o UDP).

Una conexión de E/S utiliza 2 sesiones.

En la siguiente tabla se muestran las limitaciones de las conexiones EtherNet/IP:

Característica	Máximo
Conexiones explícitas	8 (clase 3)
Conexiones de E/S	1 (clase 1)
Conexiones	8
Sesiones	16
Solicitudes simultáneas	32

NOTA: M241 Logic Controller solo admite conexiones cíclicas. Si el origen abre una conexión mediante un cambio en el tipo de disparo de estado, el controlador no rechaza la conexión, sino que los paquetes se envían a la velocidad de RPI.

Perfil

El controlador admite los siguientes objetos:

Clase del objeto	ID de clase	Cat.	Número de instancias	Efecto en el comportamiento de la interfaz
Objeto de identidad	01 hex	1	1	Admite el servicio de restablecimiento
Objeto de enrutador de mensajes	02 hex	1	1	Conexión de mensajes explícita
Objeto ensamblado	04 hex	2	2	Define el formato de los datos E/S
Objeto de administrador de conexiones	06 hex		1	–
Objeto de interfaz TCP/IP	F5 hex	1	1	Configuración TCP/IP
Objeto de conexión Ethernet	F6 hex	1	1	Información de contador y estado
Objeto de diagnóstico de interfaz	350 hex	1	1	–
Objeto de diagnóstico de explorador	351 hex	1	1	–
Objeto de diagnóstico de conexiones	352 hex	1	1	–
Objeto de diagnóstico de conexión explícita	353 hex	1	1	–

Objeto de identidad (ID de clase = 01 hex)

En la siguiente tabla se describen los atributos de clase del objeto de identidad:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	01h	Revisión de la implementación del objeto de identidad
2	Obtener	Máximo de instancias	UINT	01h	El mayor número de instancias
3	Obtener	Número de instancias	UINT	01h	Número de instancias de objeto
4	Obtener	Lista de atributos de instancia opcionales	UINT, UINT [ ]	00h	Los 2 primeros bytes contienen el número de atributos de instancia opcionales. Cada par de bytes posterior representa el número de otros atributos de instancia opcionales.
6	Obtener	Máximo atributo de clase	UINT	07h	El mayor valor de los atributos de clase
7	Obtener	Instancia máxima Atributo	UINT	07h	El mayor valor de los atributos de instancia

En la siguiente tabla se describen los servicios de clase:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de clase
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

En la siguiente tabla se describen los servicios de instancia:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de clase
05	Restablecimiento ⁽¹⁾	Inicializa el componente EtherNet/IP (reinicio de controlador)
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

⁽¹⁾ Descripción del servicio de restablecimiento:

Cuando el objeto de identidad recibe una solicitud de restablecimiento:

oDetermina si puede proporcionar el tipo de restablecimiento solicitado.

oResponde a la solicitud.

oIntenta realizar el tipo de restablecimiento solicitado.

El servicio común de restablecimiento tiene un parámetro específico, Tipo de restablecimiento (USINT), que tiene los siguientes valores:

Valor	Tipo de restablecimiento
0	Reinicia el controlador. NOTA: Este valor es el valor predeterminado si se omite este parámetro.
1	Reset caliente.
2	No admitido.
3-99	Reservado
100-199	Específico del proveedor
200-255	Reservado

En la siguiente tabla se describen los atributos de instancia:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	ID del proveedor	UINT	243h	ID de automatización de Schneider
2	Obtener	Tipo de dispositivo	UINT	0Eh	Controlador
3	Obtener	Código de producto	UINT	1002h	Código de producto del controlador
4	Obtener	Revisión	Estructura de USINT, USINT	–	Revisión de producto del controlador ⁽¹⁾ Equivalente a los 2 bytes de menor valor de la versión del controlador
5	Obtener	Estado	WORD ⁽²⁾	–	Consulte la definición de la siguiente tabla
6	Obtener	Número de serie	UDINT	–	Número de serie del controlador XX + 3 LSB de dirección MAC
7	Obtener	Nombre del producto	Estructura de USINT, STRING	–	–

⁽¹⁾ Asignado en WORD:

oMSB: revisión secundaria (segundo USINT)

oLSB: revisión principal (primer USINT)

Ejemplo: 0205h significa la revisión V5.2.

⁽²⁾ Descripción del estado (atributo 5):

Bit	Nombre	Descripción
0	Con propietario	No utilizado
1	Reservado	–
2	Configurado	TRUE indica que la aplicación del dispositivo se ha reconfigurado.
3	Reservado	–
4-7	Estado de dispositivo ampliado	o0: autoverificación o indeterminado o1: actualización de firmware en curso o2: al menos una conexión de E/S no válida detectada o3: no se han establecido conexiones de E/S o4: la configuración no volátil no es válida o5: error no recuperable detectado o6: al menos una conexión de E/S en estado RUNNING o7: al menos una conexión de E/S establecida, todas en modo inactivo o8: reservado o9-15: no se utiliza
8	Fallo leve recuperable	TRUE indica que el dispositivo ha detectado un error, que, en la mayoría de los casos, es recuperable. Este tipo de evento no ocasiona un cambio en el estado del dispositivo.
9	Fallo leve irrecuperable	TRUE indica que el dispositivo ha detectado un error, que, en la mayoría de los casos, es irrecuperable. Este tipo de evento no ocasiona un cambio en el estado del dispositivo.
10	Fallo grave recuperable	TRUE indica que el dispositivo ha detectado un error que requiere que el dispositivo informe de una excepción y pase al estado HALT. Este tipo de evento conlleva un cambio en el estado del dispositivo, pero, en la mayoría de los casos, es recuperable.
11	Fallo grave irrecuperable	TRUE indica que el dispositivo ha detectado un error que requiere que el dispositivo informe de una excepción y pase al estado HALT. Este tipo de evento conlleva un cambio en el estado del dispositivo, pero, en la mayoría de los casos, no es recuperable.
12-15	Reservado	–

Objeto del enrutador de mensajes (ID de clase = 02 hex)

En la siguiente tabla se describen los atributos de clase del objeto del enrutador de mensajes:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	01h	Revisión de la implementación del objeto del enrutador de mensajes
2	Obtener	Máximo de instancias	UINT	01h	El mayor número de instancias
3	Obtener	Número de instancia	UINT	01h	Número de instancias de objeto
4	Obtener	Lista de atributos de instancia opcionales	Estructura de UINT, UINT [ ]	20	Los 2 primeros bytes contienen el número de atributos de instancia opcionales. Cada par de bytes posterior representa el número de otros atributos de instancia opcionales (de 100 a 119).
5	Obtener	Lista de servicios opcionales	UINT	00h	Número y lista de cualquier atributo de servicios opcionales implementado (0: ningún servicio opcional implementado)
6	Obtener	Máximo atributo de clase	UINT	07h	El mayor valor de los atributos de clase
7	Obtener	Instancia máxima Atributo	UINT	119	El mayor valor de los atributos de instancia

En la siguiente tabla se describen los servicios de clase:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de clase
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

En la siguiente tabla se describen los servicios de instancia:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de clase
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

En la siguiente tabla se describen los atributos de instancia:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Descripción
1	Obtener	Lista de objetos implementados	Estructura de UINT, UINT [ ]	–	Lista de objetos implementados. Los primeros dos bytes contienen el número de objetos implementados. Los siguientes pares de bytes representan otro número de clase implementada. Esta lista contiene los siguientes objetos: oIdentidad oEnrutador de mensajes oEnsamblado oAdministrador de la conexión oParámetro oObjeto de archivo oModbus oPuerto oTCP/IP oEnlace Ethernet
2	Obtener	Número disponible	UINT	512	Número máximo de conexiones de CIP simultáneas (clase 1 o clase 3) admitidas

ID de atributo

Acceso

Nombre

Tipo de datos

Valor

Descripción

Obtener

Lista de objetos implementados

Estructura de UINT, UINT [ ]

–

Lista de objetos implementados. Los primeros dos bytes contienen el número de objetos implementados. Los siguientes pares de bytes representan otro número de clase implementada.

Esta lista contiene los siguientes objetos:

oIdentidad

oEnrutador de mensajes

oEnsamblado

oAdministrador de la conexión

oParámetro

oObjeto de archivo

oModbus

oPuerto

oTCP/IP

oEnlace Ethernet

Obtener

Número disponible

UINT

512

Número máximo de conexiones de CIP simultáneas (clase 1 o clase 3) admitidas

Objeto ensamblado (ID de clase = 04 hex)

En la siguiente tabla se describen los atributos de clase del objeto ensamblado:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	2	Revisión de la implementación del objeto ensamblado
2	Obtener	Máximo de instancias	UINT	189	El mayor número de instancias
3	Obtener	Número de instancias	UINT	2	Número de instancias de objeto
4	Obtener	Lista de atributos de instancia opcionales	Estructura de: UINT UINT [ ]	1 4	Los 2 primeros bytes contienen el número de atributos de instancia opcionales. Cada par de bytes posterior representa el número de otros atributos de instancia opcionales.
5	Obtener	Lista de servicios opcionales	UINT	00h	Número y lista de cualquier atributo de servicios opcionales implementado (0: ningún servicio opcional implementado)
6	Obtener	Máximo atributo de clase	UINT	07h	El mayor valor de los atributos de clase
7	Obtener	Instancia máxima Atributo	UINT	04h	El mayor valor de los atributos de instancia

En la siguiente tabla se describen los servicios de clase:

Código de servicio (hex)	Nombre	Descripción
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

En la siguiente tabla se describen los servicios de instancia:

Código de servicio (hex)	Nombre	Descripción
0E	Obtener un único atributo	Devuelve el valor del atributo especificado
10	Establecer un único atributo	Modifica el valor del atributo especificado

Instancias admitidas

Salida significa SALIDA del controlador de origen (= %IW para el controlador).

Entrada significa ENTRADA del controlador de origen (= %QW para el controlador).

El controlador admite 2 ensamblados:

Nombre	Instancia	Tamaño de los datos
Salida de controlador (%IW)	Configurable: debe estar entre 100 y 149	De 2 a 40 palabras
Entrada de controlador (%QW)	Configurable: debe estar entre 150 y 189	De 2 a 40 palabras

NOTA: El objeto ensamblado enlaza los atributos de diversos objetos de manera que la información dirigida a cada objeto o procedente de este se puede comunicar a través de una sola conexión. Los objetos ensamblados son estáticos.

Los ensamblados que se estén utilizando se pueden modificar mediante el acceso a parámetros de la herramienta de configuración de la red (RSNetWorx). Para registrar una nueva asignación de ensamblado se debe apagar y volver a encender el controlador.

En la siguiente tabla se describen los atributos de instancia:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Descripción
3	Obtener/establecer	Datos de instancia	ARRAY de Byte	–	Servicio de conjunto de datos solo disponible para la salida de controlador
4	Obtener	Tamaño de datos de instancia	UINT	4-80	Tamaño de datos en bytes

Acceso desde un explorador de EtherNet/IP

Cuando un explorador de EtherNet/IP necesita intercambiar ensamblados con un M241 Logic Controller, utiliza los siguientes parámetros de acceso (Connection path):

oClase 4

oInstancia xx, donde xx es el valor de instancia (ejemplo: 2464 hex = instancia 100).

oAtributo 3

Además, se debe definir un ensamblado de configuración en el origen.

Por ejemplo: Clase 4, Instancia 3, Atributo 3, la Connection Path resultante será:

o2004 hex

o2403 hex

o2c<xx> hex

Objeto de administrador de conexiones (ID de clase = 06 hex)

En la siguiente tabla se describen los atributos de clase del objeto ensamblado:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	2	Revisión de la implementación del objeto de administrador de conexiones
2	Obtener	Máximo de instancias	UINT	189	El mayor número de instancias
3	Obtener	Número de instancias	UINT	2	Número de instancias de objeto
4	Obtener	Lista de atributos de instancia opcionales	Estructura de: UINT UINT [ ]	–	El número y la lista de los atributos opcionales. La primera palabra contiene el número de atributos que se deben seguir y cada una de las palabras que siguen contiene otro código de atributo. Los siguientes atributos opcionales incluyen: oEl número total de solicitudes de apertura de conexión entrante. oEl número de solicitudes rechazadas debido al formato no conforme de Reenviar abrir. oEl número de solicitudes rechazadas debido a recursos insuficientes. oEl número de solicitudes rechazadas debido al valor de parámetro enviado con Reenviar abrir. oEl número de solicitudes de Reenviar cerrar recibidas. oEl número de solicitudes de Reenviar cerrar con formato no válido. oEl número de solicitudes de Reenviar cerrar que no se han podido asignar a una conexión activa. oEl número de conexiones que han superado el tiempo de espera porque el otro extremo ha detenido la producción o se ha producido una desconexión de la red.
6	Obtener	Máximo atributo de clase	UINT	07h	El mayor valor de los atributos de clase
7	Obtener	Instancia máxima Atributo	UINT	08h	El mayor valor de los atributos de instancia

En la siguiente tabla se describen los servicios de clase:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de clase
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

En la siguiente tabla se describen los servicios de instancia:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de la instancia
0E	Obtener un único atributo	Devuelve el valor del atributo especificado
4E	Reenviar cerrar	Cierra una conexión existente
52	Enviar no conectados	Envía una solicitud multi-hop no conectada
54	Reenviar abrir	Abre una conexión nueva

En la siguiente tabla se describen los atributos de instancia:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Descripción
1	Obtener	Solicitudes de apertura	UINT	–	Número de solicitudes de servicios de Reenviar abrir recibidas
2	Obtener	Rechazos de abrir formato	UINT	–	Número de solicitudes de servicios de Reenviar abrir que se han rechazado debido a un formato no válido
3	Obtener	Rechazos de abrir recurso	ARRAY de Byte	–	Número de solicitudes de servicios de Reenviar abrir rechazadas debido a la falta de recursos
4	Obtener	Rechazos de abrir otros	UINT	–	Número de solicitudes de servicios de Reenviar abrir que se han rechazado por motivos diferentes a un formato no válido o falta de recursos
5	Obtener	Solicitudes de cierre	UINT	–	Número de solicitudes de servicios de Reenviar cerrar recibidas
6	Obtener	Solicitudes de cerrar formato	UINT	–	Número de solicitudes de servicios de Reenviar cerrar que se han rechazado debido a un formato no válido
7	Obtener	Solicitudes de cerrar otros	UINT	–	Número de solicitudes de servicios de Reenviar cerrar que se han rechazado por motivos diferentes a un formato no válido
8	Obtener	Timeouts de la conexión	UINT	–	Número total de timeouts de la conexión que se han producido en las conexiones controladas por este administrador de conexiones

Objeto de interfaz TCP/IP (ID de clase = F5 hex)

Este objeto mantiene la información de estado y de contadores de conexiones específicos para una interfaz de comunicaciones Ethernet 802.3.

En la siguiente tabla se describen los atributos de clase del objeto de interfaz de TCP/IP:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	4	Revisión de la implementación del objeto de interfaz de TCP/IP
2	Obtener	Máximo de instancias	UINT	2	El mayor número de instancias
3	Obtener	Número de instancia	UINT	2	Número de instancias de objeto

En la siguiente tabla se describen los servicios de clase:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de clase
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

Códigos de instancia

Solo se admite la instancia 1.

En la siguiente tabla se describen los servicios de instancia:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de la instancia
0E	Obtener un único atributo	Devuelve el valor del atributo de instancia especificado

En la siguiente tabla se describen los atributos de instancia:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Descripción
1	Obtener	Estado	DWORD	Nivel de bit	o0: el atributo de configuración de la interfaz no se ha configurado. o1: la configuración de la interfaz contiene una configuración válida. oDe 2 a 15: reservado.
2	Obtener	Capacidad de la configuración	DWORD	Nivel de bit	o0: cliente BOOTP o1: cliente DNS o2: cliente DHCP o5: configurado en EcoStruxure Machine Expert El resto de los bits están reservados y definidos en 0.
3	Obtener	Configuración	DWORD	Nivel de bit	o0: la configuración de la interfaz es válida. o1: la configuración de la interfaz se obtiene con BOOTP. o2: la configuración de la interfaz se obtiene con DHCP. o3: reservado o4: habilitar DNS El resto de los bits están reservados y definidos en 0.
4	Obtener	Conexión física	UINT	Tamaño de la ruta	Número de palabras de 16 bits en la ruta del elemento
4	Obtener	Conexión física	EPATH completada	Ruta	Segmentos lógicos que identifican el objeto de conexión física. La ruta está limitada a un solo segmento de clase lógico y un solo segmento de instancia lógico. El tamaño máximo es de 12 bytes.
5	Obtener	Configuración de la interfaz	UDINT	Dirección IP	–
			UDINT	Máscara de red	–
			UDINT	Dirección de puerta de enlace	–
			UDINT	Nombre principal	–
			UDINT	Nombre secundario	0: no se ha configurado ninguna dirección de servidor de nombres secundario.
			STRING	Nombre de dominio predeterminado	0: no se ha configurado ningún nombre de dominio
6	Obtener	Nombre de host	STRING	–	Caracteres ASCII. 0: no se ha configurado ningún nombre de host

Objeto de conexión Ethernet (ID de clase = F6 hex)

Este objeto proporciona el mecanismo para configurar un dispositivo de interfaz de red TCP/IP.

En la siguiente tabla se describen los atributos de clase del objeto de conexión Ethernet:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	4	Revisión de la implementación del objeto de conexión Ethernet
2	Obtener	Máximo de instancias	UINT	3	El mayor número de instancias
3	Obtener	Número de instancias	UINT	3	Número de instancias de objeto

En la siguiente tabla se describen los servicios de clase:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de clase
0E	Obtener un único atributo	Devuelve el valor del atributo especificado

Códigos de instancia

Solo se admite la instancia 1.

En la siguiente tabla se describen los servicios de instancia:

Código de servicio (hex)	Nombre	Descripción
01	Obtener todos los atributos	Devuelve el valor de todos los atributos de la instancia
0E	Obtener un único atributo	Devuelve el valor del atributo de instancia especificado

En la siguiente tabla se describen los atributos de instancia:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Descripción
1	Obtener	Velocidad de la interfaz	UDINT	–	Velocidad en Mbps (10 o 100)
2	Obtener	Indicadores de la interfaz	DWORD	Nivel de bit	o0: estado de la conexión o1: semidúplex/dúplex completo o2-4: estado de la negociación o5: ajuste manual/requiere restablecimiento o6: error de hardware local detectado El resto de los bits están reservados y definidos en 0.
3	Obtener	Dirección física	ARRAY de 6 USINT	–	Esta matriz contiene la dirección MAC del producto. Formato: XX-XX-XX-XX-XX-XX

ID de atributo

Acceso

Nombre

Tipo de datos

Valor

Descripción

Obtener

Velocidad de la interfaz

UDINT

–

Velocidad en Mbps (10 o 100)

Obtener

Indicadores de la interfaz

DWORD

Nivel de bit

o0: estado de la conexión

o1: semidúplex/dúplex completo

o2-4: estado de la negociación

o5: ajuste manual/requiere restablecimiento

o6: error de hardware local detectado

El resto de los bits están reservados y definidos en 0.

Obtener

Dirección física

ARRAY de 6 USINT

–

Esta matriz contiene la dirección MAC del producto.

Formato: XX-XX-XX-XX-XX-XX

Objeto de diagnóstico de interfaz (ID de clase = 350 hex)

En la siguiente tabla se describen los atributos de clase del objeto de diagnóstico de interfaz:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	01h	Se incrementa en 1 en cada nueva actualización del objeto.
2	Obtener	Instancia máxima	UINT	01h	Número máximo de instancias de objeto.

Objeto de diagnóstico de explorador (ID de clase = 351 hex)

En la siguiente tabla se describen los atributos de clase del objeto de diagnóstico de explorador:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	01h	Se incrementa en 1 en cada nueva actualización del objeto.
2	Obtener	Instancia máxima	UINT	01h	Número máximo de instancias de objeto.

Objeto de diagnóstico de conexiones (ID de clase = 352 hex)

En la siguiente tabla se describen los atributos de clase del objeto de diagnóstico de conexiones:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	01h	Se incrementa en 1 en cada nueva actualización del objeto.
2	Obtener	Instancia máxima	UINT	De 0 a n (número máximo de conexiones CIP de E/S)	Número máximo de instancias de objeto.

NOTA: Hay una instancia de objeto de diagnóstico de conexiones de E/S tanto para rutas O->D como D->O.

Objeto de diagnóstico de conexiones explícitas (ID de clase = 353 hex)

En la siguiente tabla se describen los atributos de clase del objeto de diagnóstico de conexiones explícitas:

ID de atributo	Acceso	Nombre	Tipo de datos	Valor	Detalles
1	Obtener	Revisión	UINT	01h	Se incrementa en 1 en cada nueva actualización del objeto.
2	Obtener	Instancia máxima	UINT	De 0 a n (número máximo de conexiones CIP de E/S)	Número máximo de instancias de objeto.
