Configurar el módulo esclavo de PROFIBUS DP
Configuración del módulo esclavo de PROFIBUS DP
En Dispositivos, haga doble clic en My Controller > COM_Bus > TM4PDPS1:

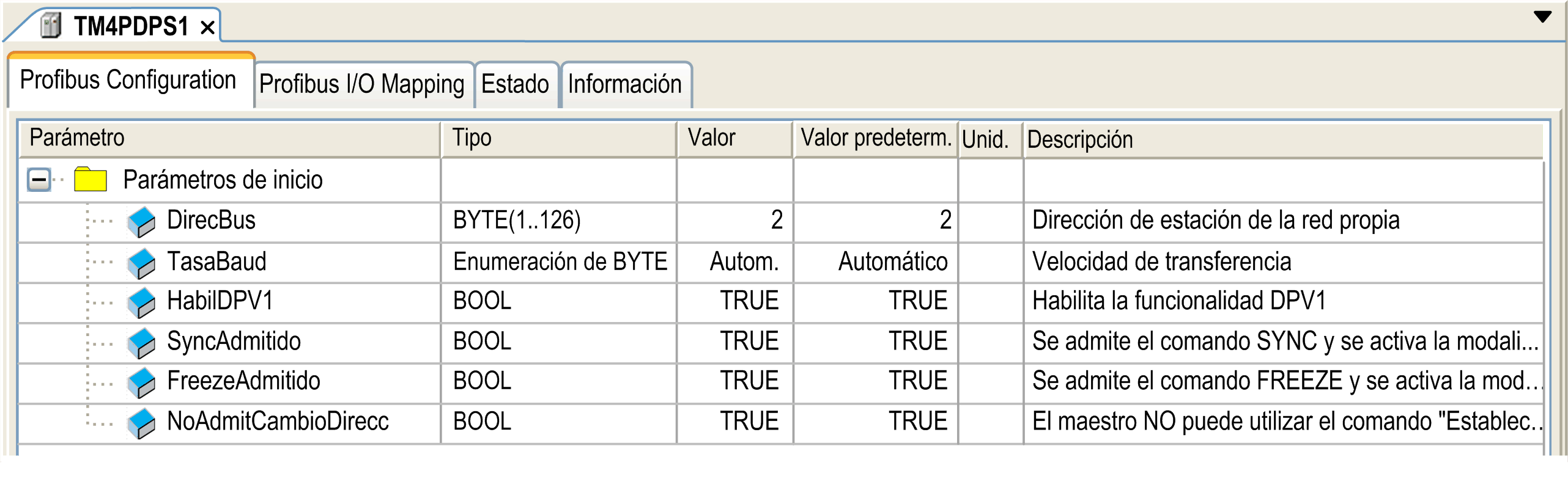

Los parámetros siguientes se proporcionan en la ficha Configuración de Profibus:
|
Parámetro |
Valor |
Valor predeterminado |
Descripción |
|---|---|---|---|
|
DirecBus |
De 1 a 126 |
2 |
Dirección del esclavo de PROFIBUS DP. Se reserva la dirección 126. |
|
TasaBaud (kbaudios) |
9,6 19,2 45,45 93,75 187,5 500 1.500 3.000 6.000 12.000 Auto |
Auto |
Velocidad de transmisión de PROFIBUS |
|
HabilDPV1 |
TRUE FALSE |
TRUE |
TRUE = funciones DPV1 de Profibus para la comunicación acíclica habilitadas |
|
SyncAdmitido |
TRUE FALSE |
TRUE |
TRUE = modalidad sync, que admite el comando sync, habilitado |
|
FreezeAdmitido |
TRUE FALSE |
TRUE |
TRUE = modalidad freeze, que admite el comando freeze, habilitado |
|
NoAdmitCambioDirecc |
TRUE FALSE |
TRUE |
TRUE = bloquea un maestro PROFIBUS para que no cambie la dirección |
