Diagrama de cableado de TM5SAI2PH

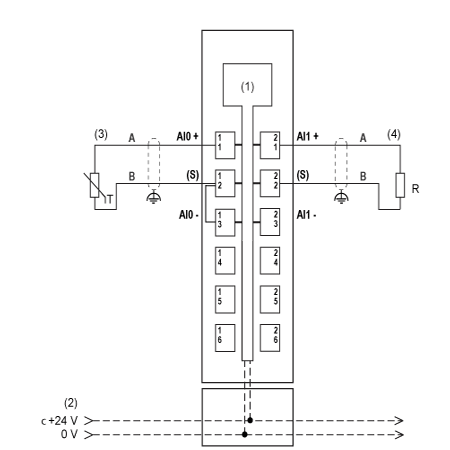

En la figura siguiente se muestra el diagrama de cableado de 2 conductores de TM5SAI2PH:
(1): Componentes electrónicos internos
(2): Segmento de alimentación de E/S de 24 V CC integrado en las bases de bus
(3): Sensor de 2 conductor
(S): Sensor
(4): Resistencia

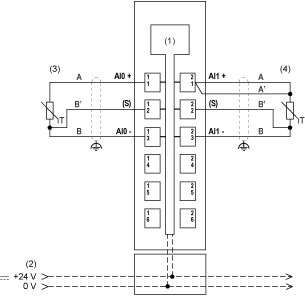

En la figura siguiente se muestra el diagrama de cableado de 3 y 4 conductores de TM5SAI2PH:
(1): Componentes electrónicos internos
(2): Segmento de alimentación de E/S de 24 V CC integrado en las bases de bus
(3): Sensor de 3 conductor
(4): Sensor de 4 conductor
(S): Sensor
Utilice cables blindados conectados correctamente a tierra para todas las salidas o entradas analógicas y de alta velocidad, así como para las conexiones de comunicación. Si no utiliza cable blindado para estas conexiones, las interferencias electromagnéticas pueden causar la degradación de la señal. Las señales degradadas pueden provocar que el controlador o los módulos y el equipo conectados a él funcionen de manera inesperada.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUtilice cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación. oConecte a tierra el blindaje de los cables para todas las E/S analógicas, las E/S rápidas y las señales de comunicación en un único punto1. oEnrute los cables de comunicación y de E/S por separado de los cables de alimentación. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
1La conexión a tierra multipunto se admite si las conexiones se efectúan con una placa de conexión a tierra equipotencial dimensionada para ayudar a evitar daños en el blindaje del cable en caso de corrientes de cortocircuito del sistema de alimentación.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Si ha conectado físicamente el canal analógico para una señal de tensión y configura el canal para una señal de corriente en EcoStruxure Machine Expert, puede dañar el circuito analógico.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Verifique que el cableado físico del circuito analógico es compatible con la configuración de software del canal analógico. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
