El módulo electrónico 12In digital está equipado con 12 entradas de común positivo.

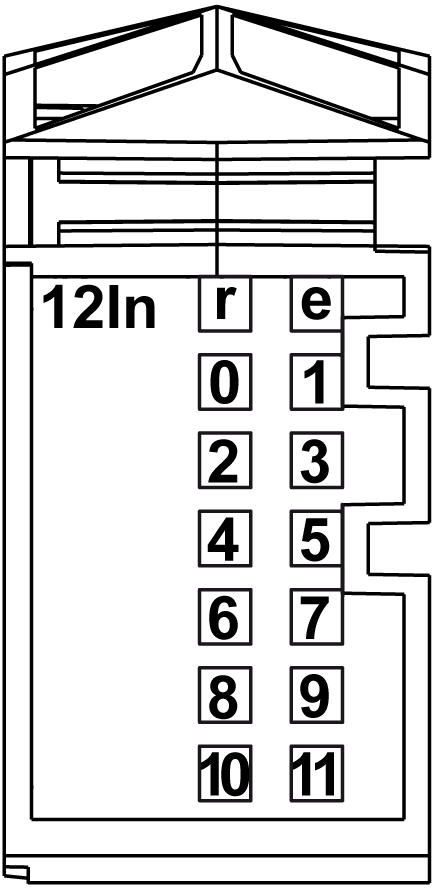

En la siguiente figura se muestran los indicadores LED para 12In.
En la tabla siguiente se muestran los indicadores LED de estado de 12In:
|
Indicadores LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
r |
Verde |
Desconectado |
Sin fuente de alimentación |
|
Parpadeo simple |
Estado de restablecimiento |
||
|
Intermitencia |
Estado preoperativo |
||
|
Conectado |
Funcionamiento normal |
||
|
e |
Rojo |
Desconectado |
Correcto o sin fuente de alimentación |
|
e+r |
Rojo permanente / Parpadeo verde simple |
Firmware no válido |
|
|
0-11 |
Verde |
Desconectado |
Entrada correspondiente desactivada |
|
Conectado |
Entrada correspondiente activada |
||
Características de las entradas
|
|
|
PELIGRO DE INCENDIO |
|
oUtilice únicamente los tamaños de cable adecuados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En la tabla siguiente se proporcionan las características del módulo electrónico 12In:
|
Característica |
Valor |
|
|---|---|---|
|
Número de canales de entrada |
12 |
|
|
Tipo de cableado |
1 cable |
|
|
Tipo de entrada |
Tipo 1 |
|
|
Tipo de señal |
Común positivo |
|
|
Tensión de entrada nominal |
24 V CC |
|
|
Rango de tensión de entrada |
De 20,4 a 28,8 V CC |
|
|
Reajuste |
55 a 60 °C (131 a 140 °F) |
11 canales activados al mismo tiempo |
|
Corriente nominal de entrada a 24 V CC |
3,75 mA |
|
|
Impedancia de entrada |
6,4 kΩ |
|
|
Estado OFF |
Máximo de 5 V CC |
|
|
Estado ON |
Mínimo de 15 V CC |
|
|
Filtro de entrada |
Hardware |
≤100 µs |
|
Software |
Valor predeterminado: 1 ms, se puede configurar entre 0 y 25 ms en intervalos de 0,2 ms. |
|
|
Aislamiento |
Entre el bus interno y la entrada |
Consulte la nota 1 |
|
Entre canales |
Sin aislamiento |
|
1 El aislamiento del módulo electrónico es de 500 V CA eficaces entre los componentes electrónicos alimentados por el bus de alimentación de TM5 y la parte alimentada por el segmento de alimentación de E/S de 24 V CC conectada al módulo electrónico. En la práctica, hay un puente entre el bus de alimentación TM5 y el segmento de alimentación de E/S de 24 V CC. Los dos circuitos de alimentación hacen referencia a la misma conexión a tierra operativa (FE) mediante componentes específicos diseñados para reducir los efectos de la interferencia electromagnética. Estos componentes están establecidos en 30 V CC o 60 V CC. Esto reduce de manera eficaz el aislamiento de todo el sistema de los 500 V CA eficaces.

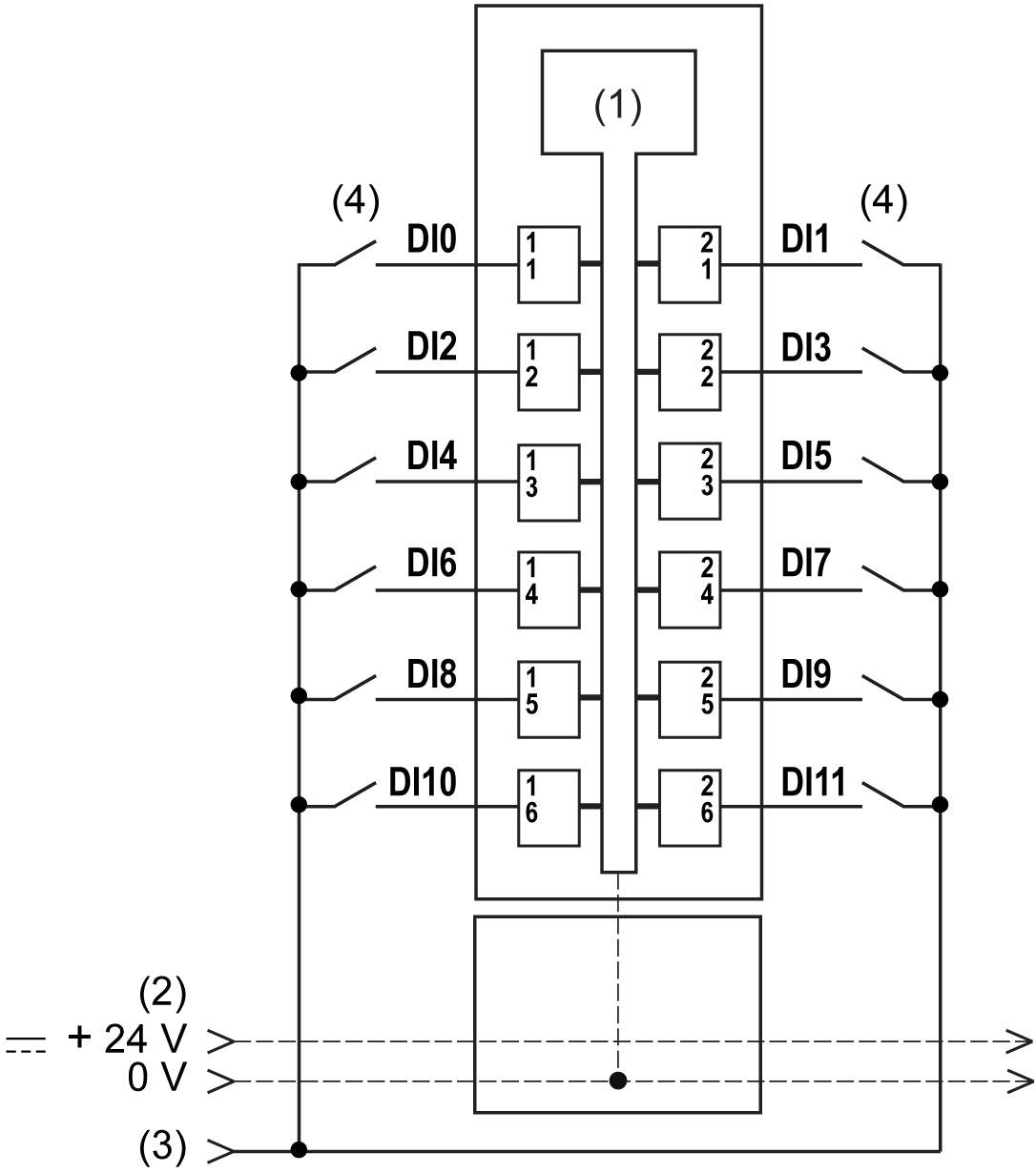

En la figura siguiente se muestra el diagrama de cableado de 12In:
1 Componentes electrónicos internos
2 Segmento de alimentación de E/S de 24 V CC integrado en las bases de bus
3 Segmento de alimentación de E/S de 24 V CC por conexión externa
4 Sensor de dos conductores
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
