El módulo electrónico 6Rel de relé está equipado con 6 salidas de relé.

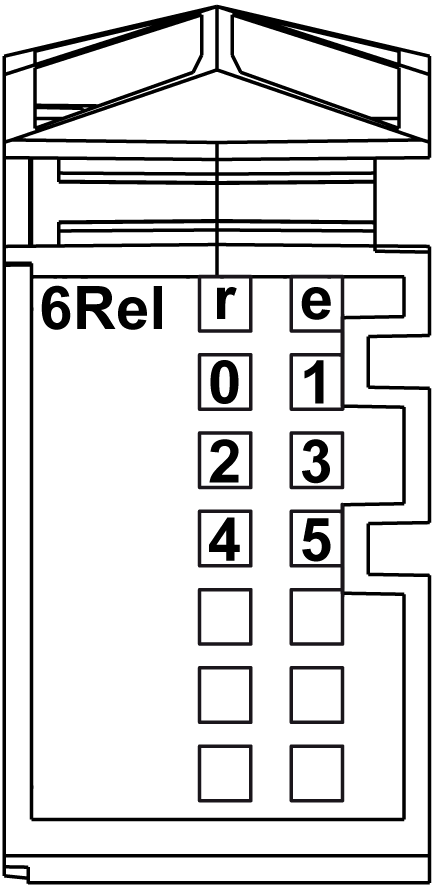

En la siguiente figura se muestran los indicadores LED para 6Rel.
En la tabla siguiente se muestran los indicadores LED de estado de 6Rel:
|
Indicadores LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
r |
Verde |
Apagado |
Sin fuente de alimentación |
|
Parpadeo simple |
Estado de restablecimiento |
||
|
Parpadeo |
Estado preoperativo |
||
|
Encendido |
Funcionamiento normal |
||
|
e |
Rojo |
Apagado |
Correcto o sin fuente de alimentación |
|
Encendido |
Error detectado o estado de reinicialización |
||
|
e+r |
Rojo fijo / Parpadeo verde simple |
Firmware no válido |
|
|
0-5 |
Amarillo |
Apagado |
Salida correspondiente desactivada |
|
Encendido |
Salida correspondiente activada |
||
Características de las salidas
|
|
|
PELIGRO DE INCENDIO |
|
oUtilice únicamente los tamaños de cable adecuados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En la tabla siguiente se proporcionan las características del módulo electrónico 6Rel:
|
Característica |
Valor |
||
|---|---|---|---|
|
Canales de salida |
6 |
||
|
Tipo de cableado |
6 contactos |
||
|
Tipo de contacto |
NO (normalmente abierto) |
||
|
Corriente de salida |
30 V CC / 2 A (carga resistiva) 240 V CA / 2 A (cos Φ = 1) |
||
|
Frecuencia de conmutación |
3.600 ciclos por hora como máximo |
||
|
Tensión dieléctrica máxima de relé |
2000 V rms a 50/60 Hz durante 1 minuto |
||
|
Carga de conmutación máxima |
264 V CA / 125 V CC |
||
|
Carga de conmutación mínima |
5 V CC a 1 mA |
||
|
Potencia máxima de la lámpara de filamento |
1,2 W |
||
|
Tiempo de encendido |
12 ms máx. |
||
|
Tiempo de apagado |
10 ms máx. |
||
|
Circuito de protección² |
Interno |
Ninguno |
|
|
Externo CC CA |
Diodo de retorno, combinación RC o varistor Combinación RC o varistor |
||
|
Restablecimiento automático después de cortocircuito o sobrecarga |
Sí, 10 ms como mínimo según la temperatura interna |
||
|
Capacidad de conmutación |
Mínima |
10 mA a 5 V CC |
|
|
Máximo |
150 W / 1250 VA |
||
|
Protección contra polaridad inversa |
Sí |
||
|
Aislamiento |
Entre los canales y el bus |
Consulte la nota 1 |
|
|
Entre las salidas |
Sin aislamiento |
||
|
Duración mecánica |
Normalmente 2x107 ciclos o más |
||
1 El aislamiento del módulo electrónico es de 500 V CA eficaces entre los componentes electrónicos alimentados por el bus de alimentación de TM5 y la parte alimentada por el segmento de alimentación de E/S de 24 V CC conectada al módulo electrónico. En la práctica, hay un puente entre el bus de alimentación TM5 y el segmento de alimentación de E/S de 24 V CC. Los dos circuitos de alimentación hacen referencia a la misma tierra funcional (FE) mediante los componentes específicos diseñados para reducir los efectos de la interferencia electromagnética. Estos componentes están establecidos en 30 V CC o 60 V CC. Esto reduce de hecho el aislamiento de todo el sistema de los 500 V CA eficaces.
2 Consulte Protección de las salidas contra daños de carga inductiva para obtener información adicional importante sobre este tema.
Si el controlador o el módulo contienen salidas de relé, estos tipos de salidas pueden soportar hasta 240 V CA. El daño inductivo a este tipo de salidas puede provocar contactos soldados y pérdida de control. Todas las cargas inductivas deben incluir un dispositivo de protección, como un limitador de picos, un circuito RC o un diodo de retorno. Estos relés no soportan cargas capacitivas.
|
|
|
SALIDAS DE RELÉ SOLDADAS Y CERRADAS |
|
oProteja siempre las salidas de relé contra daños de carga de corriente alterna inductiva utilizando un circuito o dispositivo protector externo adecuado. oNo conecte salidas de relé a cargas capacitivas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

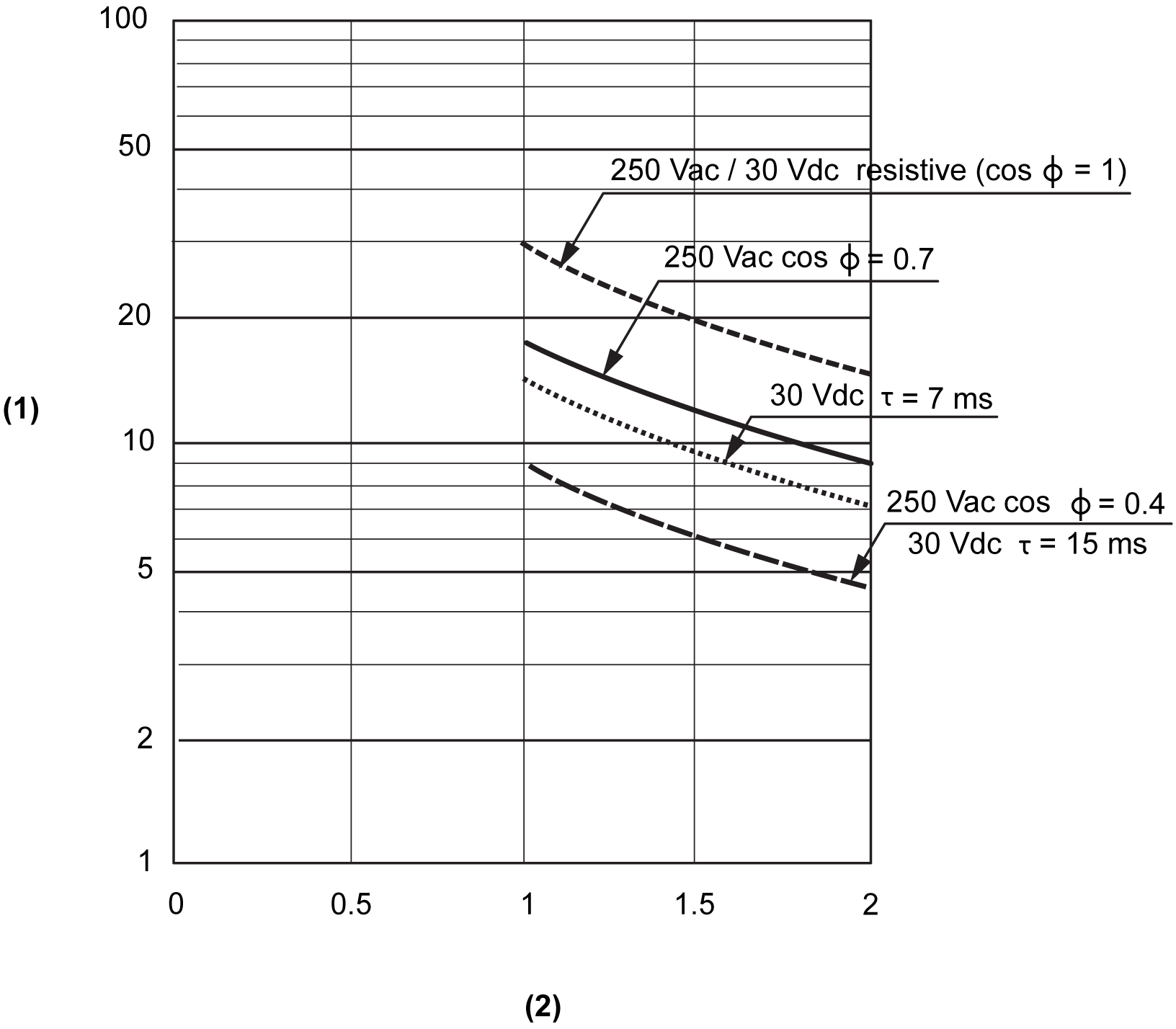

Las curvas posteriores proporcionan la vida útil esperada de los contactos del relé para el módulo electrónico 6Rel.
1 Procedimientos de conmutación (x104)
2 Conmutación de corriente en A

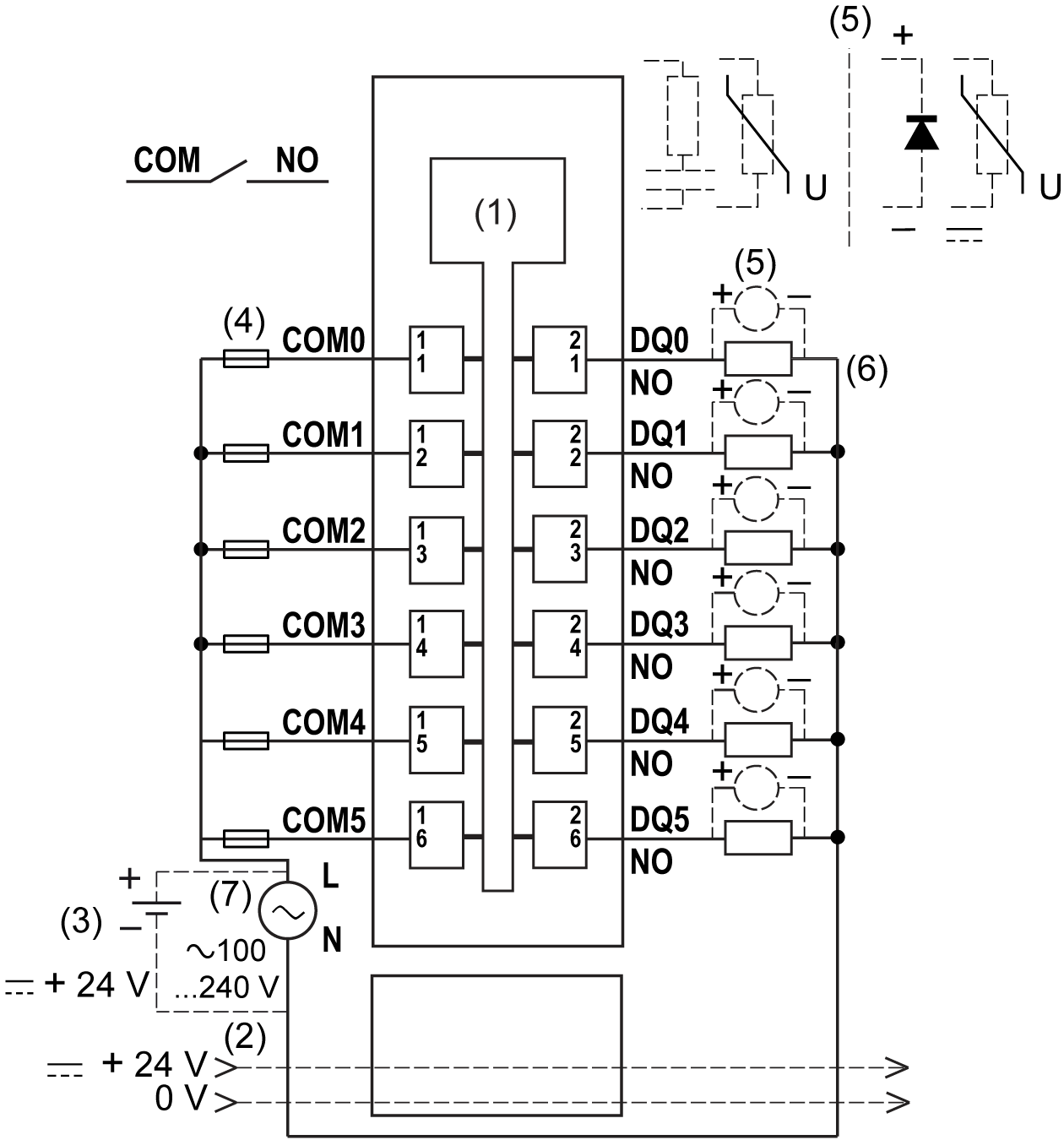

En la figura siguiente se muestra el diagrama de cableado de 6Rel:
1 Componentes electrónicos internos
2 Segmento de alimentación de E/S de 24 V CC integrado en las bases de bus
3 Fuente de alimentación externa aislada de 24 V CC
4 Fusible externo de tipo T con retardo de 2 A y 250 V
5 Protección contra carga inductiva
6 Carga de 2 conductores
7 Fuente de alimentación externa de 100 a 240 V CA
|
|
|
POSIBILIDAD DE SOBRECALENTAMIENTO E INCENDIO |
|
oNo conecte los módulos directamente a la tensión de línea. oUtilice únicamente sistemas PELV aislados según IEC 61140 para alimentar los módulos. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
NOTA: Consulte el apartado sobre la protección de salidas de daños por carga inductiva para obtener información adicional importante sobre este tema.
