Los módulos electrónicos de ampliación TM5SAI2H y TM5SAI4H son módulos electrónicos de entradas analógicas de 10 V CC con 2 y 4 entradas respectivamente.
Si ha cableado la entrada para medir la tensión y configura EcoStruxure Machine Expert para un tipo de corriente de configuración, podría dañar el módulo electrónico de forma permanente.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Verifique que el cableado físico del circuito analógico es compatible con la configuración de software del canal analógico. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
Para obtener más información, consulte la Guía de hardware:
|
Referencia |
Consulte |
|---|---|
|
TM5SAI2H |
|
|
TM5SAI4H |
El usuario puede especificar el valor límite superior e inferior para cada canal individual.
Cuando se activan, las señales de entrada se supervisan para comprobar si se sobrepasan los valores límite. Los valores límite definidos se utilizan para esto. Si el valor analógico sobrepasa el rango definido, se limita al valor límite superior o inferior.
El resultado de la comprobación de señal se muestra en el bit de estado correspondiente. Si es necesario, los contadores se incrementan en uno si el valor queda fuera del rango.
Se comparan los datos de convertidor de A/D sin procesar y los datos del convertidor A/D filtrados. La medida del sistema y la medida del usuario se agrupan internamente como un par k/d para optimizar el tiempo de ejecución. Se pueden especificar la ganancia y el offset para cada canal individual.
Valores de entrada mínimos y máximos
El sistema almacena los valores mínimos y máximos entre dos eventos desencadenadores. El flanco desencadenador correspondiente inicia la función. Los flancos siguientes se evalúan en función de la configuración:
oFlanco positivo
oFlanco negativo
oFlanco positivo y negativo
El contador cuenta los eventos desencadenadores válidos. En caso de que los eventos desencadenadores tengan lugar con más rapidez que el ciclo de muestreo, la activación pasa a ser no válida (el contador de errores de activación detectados se incrementa).

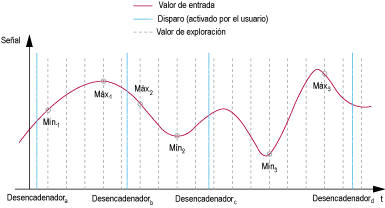

El siguiente ejemplo muestra cómo se registran los valores de entrada mínimos y máximos:
|
Evento desencadenador |
Descripción |
|---|---|
|
Desencadenador a |
Se inicia la función. El sistema anota los valores mínimo y máximo de la señal de entrada. Ignore los valores Mín./Máx. registrados por el bit de estado tras el arranque inicial. |
|
Desencadenador b |
El valor mínimo (Min1) y el valor máximo (Max1) entre el desencadenador a y el desencadenador b se proporcionan para el registro y se inicia el ciclo nuevo. Un bit de estado informa al usuario tan pronto como los valores son válidos. |
|
Desencadenador c |
El valor mínimo (Min2) y el valor máximo (Max2) entre el desencadenador b y el desencadenador c se proporcionan para el registro y se inicia el ciclo nuevo. Un bit de estado informa al usuario tan pronto como los valores son válidos. |
|
Desencadenador d |
El valor mínimo (Min3) y el valor máximo (Max3) entre el desencadenador c y el desencadenador d se proporcionan para el registro y se inicia el ciclo nuevo. Un bit de estado informa al usuario tan pronto como los valores son válidos. |
El módulo electrónico tiene un ciclo de entrada que se puede configurar por separado para cada canal individual. El orden y la frecuencia de corte se pueden especificar para cada canal individual:
oOrden de filtro: de 1 a 4 (valor predeterminado: 1)
oFrecuencia de corte de filtro: de 1 a 65535 Hz (valor predeterminado: 500 Hz)
Ficha Asignación de E/S del módulo TM5
Las variables se pueden definir y nombrar en la pestaña Asignación de E/S del módulo TM5. En esta ficha también hay disponible información adicional, como el direccionamiento topológico.
En esta tabla se describe la configuración de la asignación de E/S:
|
Canal |
Tipo |
Descripción |
|---|---|---|
|
ModuleOK |
BYTE |
Estado de los módulos electrónicos y E/S compactas |
|
DcOk |
BOOL |
Rango de tensión: o0: No válido o1: Válido |
|
reservado |
BOOL |
Reservado. |
|
NetworkOk |
BOOL |
Bus TM5: o0: Error de bus o1: Correcto |
|
Datos de E/S válidos |
BOOL |
Validez de los datos: o0: Válido o1: No válido |
|
reservado |
BOOL |
Reservado |
|
reservado |
BOOL |
Reservado |
|
reservado |
BOOL |
Reservado |
|
reservado |
BOOL |
Reservado |
|
Estado |
Estado |
BYTE |
Estado de todas las entradas |
|
|
|
Entrada analógica de estado 01 |
BOOL |
Estado de las entradas analógicas: o0: Correcto o1: Error |
|
|
... |
... |
|||
|
Entrada analógica de estado 04 |
Estado de las entradas analógicas: o0: Correcto o1: Error |
|||
|
reservado |
reservado |
|||
|
reservado |
reservado |
|||
|
sincronización de TM5 a ciclo de conversión |
Sincronización de TM5 a ciclo de conversión: o0: Sincronización correcta o1: Error de sincronización |
|||
|
Ciclo de conversión |
Estado de ciclo de conversión: o0: Correcto o1: Error |
|||
|
Entradas |
AnalogInput00 |
INT |
Valor actual de la entrada 0 |
|
|
... |
... |
|||
|
AnalogInput03 |
Valor actual de la entrada 3 |
|||
Para ver más descripciones, consulte la descripción de la ficha Parámetros definidos por el usuario.
Ficha Parámetros definidos por el usuario
En esta tabla se describe la configuración de parámetros definidos por el usuario de TM5SAI2H y TM5SAI4H:
|
Nombre |
Valor |
Valor predeterminado |
Descripción |
|---|---|---|---|
|
ChannelFilter01 |
desactivado activado |
desactivado |
Habilita o deshabilita el filtro de canal. |
|
MinMaxCheck01 |
desactivado positivo |
desactivado |
Activa los valores mínimo y máximo de canal. |
|
ChannelErrCheck01 |
desactivado activado |
activado |
Detecta un error en el canal. |
|
ChannelType01 |
De −10 V a +10 V De 0 a 20 mA |
De −10 V a +10 V |
Especifica el tipo de canal. |
|
MinLimit01 |
De -32768 a 32767 |
-32.767 |
|
|
MaxLimit01 |
De -32768 a 32767 |
32767 |
|
|
UserGain01 |
De -2.147.483.648 a 2.147.483.647 |
65536 |
La ganancia definida por el usuario para los datos del convertidor A/D del canal físico respectivo se puede especificar en estos registros. El valor 65536 (0x10000) corresponde a una ganancia de 1. |
|
Useroffset01 |
De -2.147.483.648 a 2.147.483.647 |
0 |
El desplazamiento definido por el usuario para los datos del convertidor A/D del canal físico respectivo se puede especificar en este registro. El valor 65536 (0x10000) corresponde a un desplazamiento de 1. |
|
FilterOrder01 |
De 1 a 4 |
1 |
Selección de orden de filtro. |
|
FilterConstant01 |
De 1 a 65535 |
500 |
Frecuencia de corte en hercios. |
|
... |
|
|
|
|
ChannelFilter04 |
desactivado activado |
desactivado |
Habilita o deshabilita el filtro de canal. |
|
ChannelErrCheck04 |
desactivado activado |
activado |
Detecta un error en el canal. |
|
ChannelType04 |
De −10 V a +10 V De 0 a 20 mA |
De −10 V a +10 V |
Especifica el tipo de canal. |
|
MinLimit04 |
De -32768 a 32767 |
-32.767 |
|
|
MaxLimit04 |
De -32768 a 32767 |
32767 |
|
|
UserGain04 |
De -2.147.483.648 a 2.147.483.647 |
65536 |
La ganancia definida por el usuario para los datos del convertidor A/D del canal físico respectivo se puede especificar en estos registros. El valor 65536 (0x10000) corresponde a una ganancia de 1. |
|
Useroffset04 |
De -2.147.483.648 a 2.147.483.647 |
0 |
El desplazamiento definido por el usuario para los datos del convertidor A/D del canal físico respectivo se puede especificar en este registro. El valor 65536 (0x10000) corresponde a un desplazamiento de 1. |
|
FilterOrder04 |
De 1 a 4 |
1 |
Selección de orden de filtro. |
|
FilterConstant04 |
De 1 a 65535 |
500 |
Frecuencia de corte en hercios. |
|
SampleTime |
De 50 a 10000 |
100 |
El tiempo de muestreo se establece en µs en este registro. Esto permite mejorar el ciclo de muestreo (resolución = 1 µs). El ciclo más bajo que se puede configurar es de 50 µs. |
