El módulo electrónico de ampliación TM5SE1SC10005 es un módulo electrónico de entradas expertas de 5 V CC o 24 V CC con 1 canal de entrada para codificador absoluto SSI.
Para obtener más información, consulte Módulo electrónico TM5SE1SC10005 1 HSC SSI 1 Mb 5 V CC.
Parámetro de comprobación de monoflop
El parámetro Comprobación de monoflops se utiliza para probar el nivel de la línea de datos antes de iniciar la transmisión de datos: el reloj sólo se inicia si el nivel de la línea de datos es igual al nivel especificado.
Este nivel es programable, por lo que puede optar entre ejecutar la prueba o no.
Si decide probar el nivel, puede seleccionar el valor (0 o 1) a través de la interfaz.

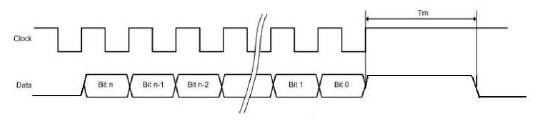

El nivel de la línea de datos se comprueba desde el Tm posterior hasta el último flanco ascendente de la línea del reloj.
En el ejemplo 1, el parámetro Comprobación de monoflops debe configurarse con nivel alto. De esta manera se garantiza que la generación del reloj se pospone hasta que la línea de datos aumente.
En el ejemplo 2, el parámetro Comprobación de monoflops debe configurarse con nivel bajo. De esta manera se garantiza que la generación del reloj se pospone hasta que la línea de datos disminuya.
Ficha Asignación de E/S del módulo TM5
Las variables se pueden definir y nombrar en la pestaña Asignación de E/S del módulo TM5. En esta ficha también hay disponible información adicional, como el direccionamiento topológico.
En esta tabla se describe la configuración de la asignación de E/S:
|
Canal |
Tipo |
Descripción |
|---|---|---|
|
ModuleOK |
BYTE |
Estado de los módulos electrónicos y E/S compactas |
|
DcOk |
BOOL |
Rango de tensión: o0: No válido o1: Válido |
|
reservado |
BOOL |
Reservado. |
|
NetworkOk |
BOOL |
Bus TM5: o0: Error de bus o1: Correcto |
|
Datos de E/S válidos |
BOOL |
Validez de los datos: o0: Válido o1: No válido |
|
reservado |
BOOL |
Reservado |
|
reservado |
BOOL |
Reservado |
|
reservado |
BOOL |
Reservado |
|
reservado |
BOOL |
Reservado |
|
- |
PowerSupply |
BYTE |
- |
Estado de alimentación de codificador (bits de 2 a 7: no se utilizan) |
|
|
|
PowerSupply01 |
BOOL |
- |
Estado de alimentación del codificador 24 V CC (0=correcto) |
|
|
PowerSupply02 |
BOOL |
- |
Estado de alimentación del codificador 5 V CC (0=correcto) |
||
|
Entradas |
Entradas |
BYTE |
- |
Estado de todas las entradas digitales (bits de 0 a 3, 6-7: no se utilizan) |
|
|
|
reservado |
BOOL |
- |
Reservado |
|
|
... |
|||||
|
reservado |
|||||
|
DigitalInput01 |
Estado de la entrada digital 0 |
||||
|
DigitalInput02 |
Estado de la entrada digital 1 |
||||
|
Encoder01 |
DINT |
- |
Valor de posición del codificador |
||
Para ver más descripciones, consulte la descripción de la ficha Parámetros definidos por el usuario.
Ficha Parámetros definidos por el usuario
En esta tabla se describe la configuración de parámetros definidos por el usuario de TM5SE1SC10005:
|
Nombre |
Valor |
Valor predeterminado |
Descripción |
|---|---|---|---|
|
DataFormat |
binario gris |
binario |
Formato de datos de codificador SSI. |
|
Velocidad en baudios |
1 MHz 500 kHz 250 kHz 125 kHz |
1 MHz |
Defina la frecuencia del reloj. |
|
TotalBitLength |
0...32 |
0 |
Número de bits enviados por el codificador SSI por trama. |
|
ValidBitLength |
0...32 |
0 |
Parte significativa de la trama del codificador SSI. Sólo es válida la parte menos significativa del total de la trama del codificador SSI. La parte más significativa complementaria de la trama se ignora y se interpreta como 0. |
|
monoflopCheck |
alto nivel bajo nivel ignorar |
alto nivel |
El nivel de la línea de datos se comprueba antes de iniciar la emisión de datos. |
