En la tabla siguiente se proporcionan las principales características del bloque TM7BDM16B:
|
Características principales |
||
|---|---|---|
|
Número de canales de entrada / salida |
16 |
|
|
Tipo de entrada |
Tipo 1 |
|
|
Tipo de señal de entrada |
Común positivo |
|
|
Tipo de salida |
Transistor, 0,5 A máx. |
|
|
Tipo de señal de salida |
Común positivo |
|
|
Tipo de conexión del sensor y actuador |
M8, tipo de conector hembra |
|

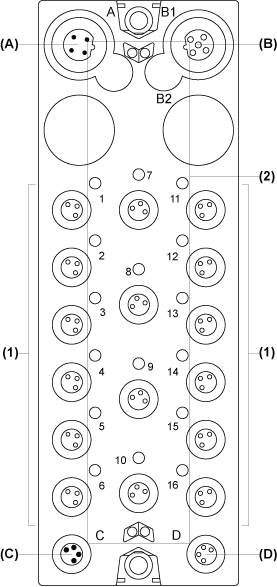

En la siguiente figura se muestra el bloque TM7BDM16B:
(A) Conector IN de bus de TM7
(B) Conector OUT de bus de TM7
(C) Conector IN de alimentación de 24 V CC
(D) Conector OUT de alimentación de 24 V CC
(1) Conectores de entradas / salidas
(2) Indicadores LED de estado
Asignaciones de canal y conector
En la tabla siguiente se proporcionan las asignaciones de canal y conector del bloque TM7BDM16B. Para obtener más información, consulte la Ficha de Configuración de E/S:
|
Conectores de E/S |
Indicadores LED de estado de E/S |
Tipos de vías |
Canales |
|---|---|---|---|
|
1 |
1 |
Entrada/Salida |
I0/Q0 |
|
2 |
2 |
Entrada/Salida |
I1/Q1 |
|
3 |
3 |
Entrada/Salida |
I2/Q2 |
|
4 |
4 |
Entrada/Salida |
I3/Q3 |
|
5 |
5 |
Entrada/Salida |
I4/Q4 |
|
6 |
6 |
Entrada/Salida |
I5/Q5 |
|
7 |
7 |
Entrada/Salida |
I6/Q6 |
|
8 |
8 |
Entrada/Salida |
I7/Q7 |
|
9 |
9 |
Entrada/Salida |
I8/Q8 |
|
10 |
10 |
Entrada/Salida |
I9/Q9 |
|
11 |
11 |
Entrada/Salida |
I10/Q10 |
|
12 |
12 |
Entrada/Salida |
I11/Q11 |
|
13 |
13 |
Entrada/Salida |
I12/Q12 |
|
14 |
14 |
Entrada/Salida |
I13/Q13 |
|
15 |
15 |
Entrada/Salida |
I14/Q14 |
|
16 |
16 |
Entrada/Salida |
I15/Q15 |

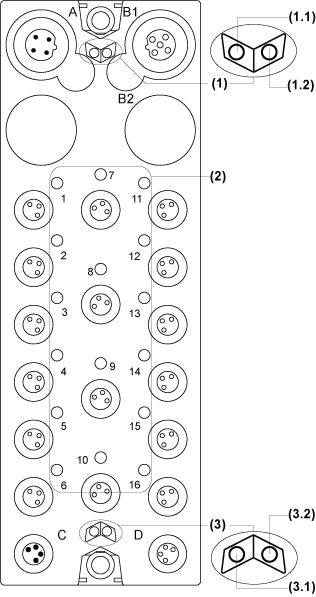

En la figura siguiente se muestran los indicadores LED de estado del bloque TM7BDM16B:
(1) Indicadores LED de estado del bus de TM7, conjunto de dos indicadores LED: 1.1 (verde) y 1.2 (rojo)
(2) Indicadores LED de estado de E/S, compuestos por dieciséis indicadores LED (naranja)
(3) Indicadores LED de estado del bloque de E/S, conjunto de dos indicadores LED: 3.1 (verde) y 3.2 (rojo)
En la tabla siguiente se proporcionan los indicadores LED de estado del bus de TM7 del bloque TM7BDM16B:
|
Indicadores LED de estado del bus de TM7 |
Descripción |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
APAGADO |
APAGADO |
No hay ninguna fuente de alimentación en el bus de TM7 |
|
ENCENDIDO |
ENCENDIDO |
El bus de TM7 está en estado preoperativo: ofuente de alimentación en el bus de TM7 y obloque no inicializado |
|
ENCENDIDO |
APAGADO |
El bus de TM7 está en estado operativo |
|
APAGADO |
ENCENDIDO |
Detectado error de bus de TM7 |
En la tabla siguiente se proporcionan los indicadores LED de estado de E/S del bloque TM7BDM16B:
|
Indicadores LED de canal |
Estado |
Descripción |
|---|---|---|
|
De 1 a 16 |
APAGADO |
Entrada/salida correspondiente desactivada |
|
De 1 a 16 |
ENCENDIDO |
Entrada/salida correspondiente activada |
En la tabla siguiente se proporcionan los indicadores LED de estado de los bloques de E/S del bloque TM7BDM16B:
|
Indicadores LED de estado del bloque |
Estado |
Descripción |
|---|---|---|
|
3.1 |
APAGADO |
Sin fuente de alimentación |
|
Parpadeo simple |
Estado de restablecimiento |
|
|
Parpadeo |
Estado preoperativo |
|
|
ENCENDIDO |
Estado operativo |
|
|
3.2 |
APAGADO |
Correcto o sin fuente de alimentación |
|
Parpadeo simple |
Error detectado en un canal de E/S: oEntrada digital: Desborde/transgresión por debajo de rango de la señal de entrada oSalida digital: Sobrecorriente o cortocircuito |
|
|
Parpadeo doble |
La fuente de alimentación no está en el rango válido |
|
|
ENCENDIDO |
Error detectado o estado de restablecimiento |
