Diagrama de cableado de TM7BDO8TAB
En la siguiente figura se muestran las asignaciones de pins para los conectores de salida del bloque TM7BDO8TAB:
|
Conexión |
Pin |
Salida M8 |
|---|---|---|
|
1 |
Alimentación del actuador de 24 V CC |
|
3 |
0 V CC |
|
|
4 |
Salida digital: señal de salida |
|
|
|
PELIGRO DE INCENDIO |
|
Utilice tamaños de cable que cumplan con el canal de E/S y los valores nominales de tensión y corriente de la fuente de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Si no se realiza un cableado correcto, se podría introducir interferencia electromagnética en el bloque de E/S.
|
|
|
INTERFERENCIA ELECTROMAGNÉTICA |
|
oNo conecte cables a los conectores que no hayan sido cableados correctamente al sensor o al actuador. oUtilice siempre tapones de estanquidad en los conectores que no se utilicen. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
|
|
|
NO CONFORMIDAD CON IP67 |
|
oSe deberán emplear cables o tapones de estanquidad en todos los conectores y apretarlos conforme a IP67, teniendo en cuenta los valores de par de apriete que se indican en este documento. oNo se deberán conectar o desconectar los cables ni los tapones de estanquidad en presencia de agua o humedad. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
En las figuras siguientes se muestra el diagrama de cableado de los conectores de salida del bloque TM7BDO8TAB:

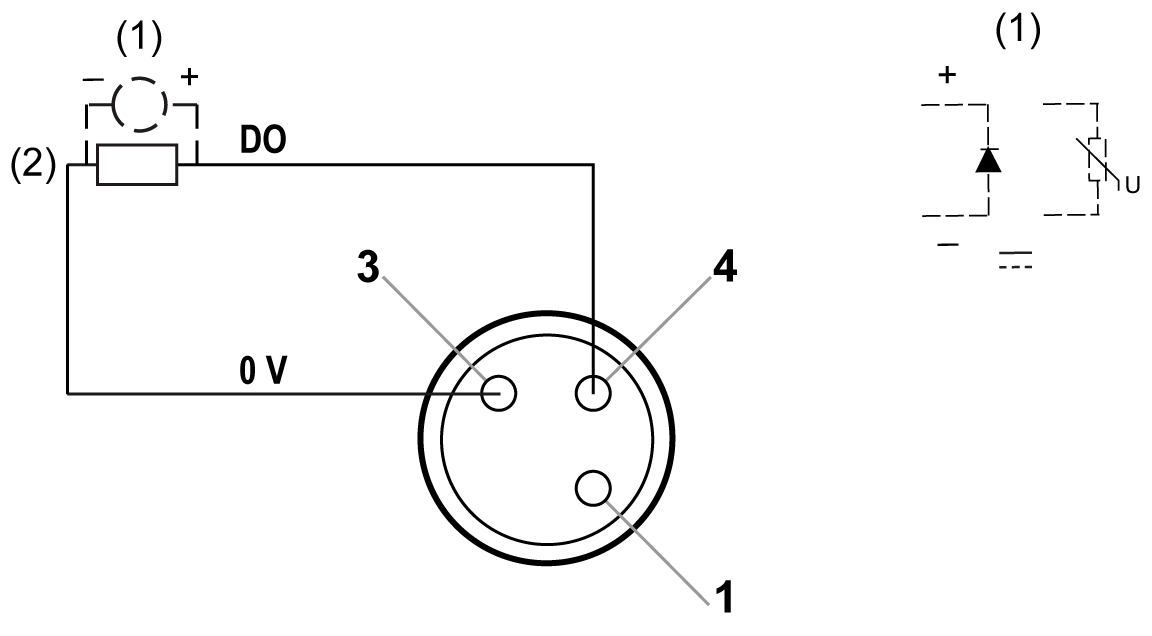

(1) Protección contra carga inductiva
(2) Carga de 2 conductores

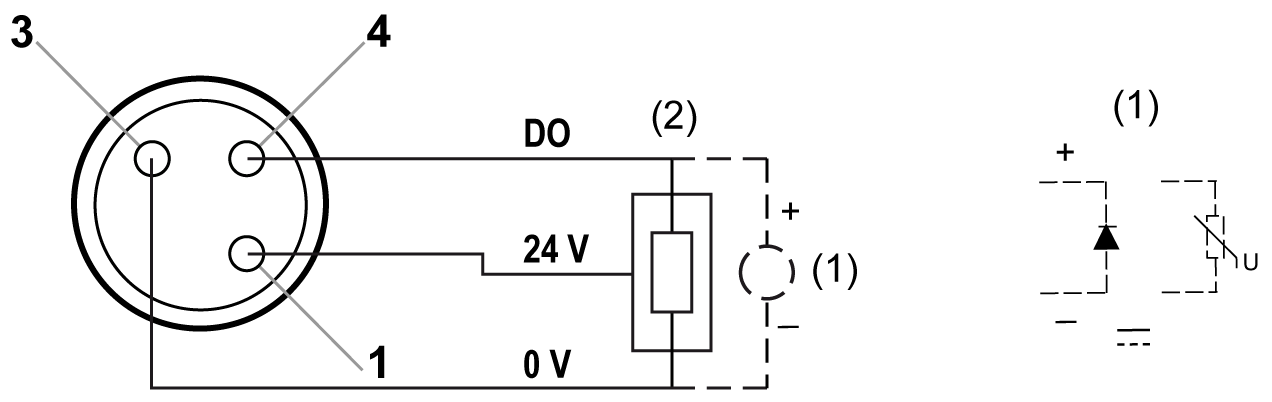

(1) Protección contra carga inductiva
(2) Carga de 3 conductores
|
AVISO |
|
EQUIPO NO OPERATIVO |
|
No utilice una fuente de alimentación externa para los actuadores. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
