El Sistema TM7 consta de bloques de E/S IP67 con bus de campo, ampliación, sensor/actuador y cables de alimentación.
Un bloque de E/S TM7 puede ser un:
obloque de E/S digitales,
obloque de E/S analógicas, para obtener más información, consulte la Guía de hardware de bloques de E/S analógicas de Modicon TM7
oBloque de distribución de alimentación (PDB), para obtener más información, consulte el capítulo Bloque de distribución de alimentación TM7SPS1A(PDB) de Sistema flexible Modicon TM5 / TM7 - Guía de planificación e instalación de sistemas

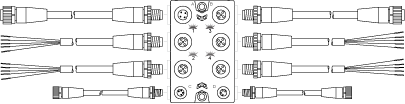

Vista general de un bloque y cables de E/S de TM7
El gráfico siguiente muestra un bloque de E/S de TM7 y los cables asociados:
|
Elemento |
Tipo de cable de TM7 |
Conector de bloques de TM7 |
|---|---|---|
|
A |
Cable de derivación de bus de ampliación |
IN de bus de TM7 |
|
B |
Cable de derivación de bus de ampliación |
OUT de bus de TM7 |
|
1...4 |
Cable del sensor o actuador |
Conectores de E/S |
|
C |
Cable de derivación de alimentación |
Conector IN de alimentación de 24 V CC |
|
D |
Cable de derivación de alimentación |
Conector OUT de alimentación de 24 V CC |
|
|
|
NO CONFORMIDAD CON IP67 |
|
oSe deberán emplear cables o tapones de estanquidad en todos los conectores y apretarlos conforme a IP67, teniendo en cuenta los valores de par de apriete que se indican en este documento. oNo se deberán conectar o desconectar los cables ni los tapones de estanquidad en presencia de agua o humedad. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
|
AVISO |
|
DESCARGA ELECTROSTÁTICA |
|
oNo toque los conectores de pins del bloque. oMantenga colocados los cables o tapones de estanquidad durante el funcionamiento normal. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
Consulte Cables de TM7 para obtener información sobre el tipo de cable y su longitud, además de sus referencias.
Asignaciones de pins y ubicaciones del conector de los bloques de E/S de TM7

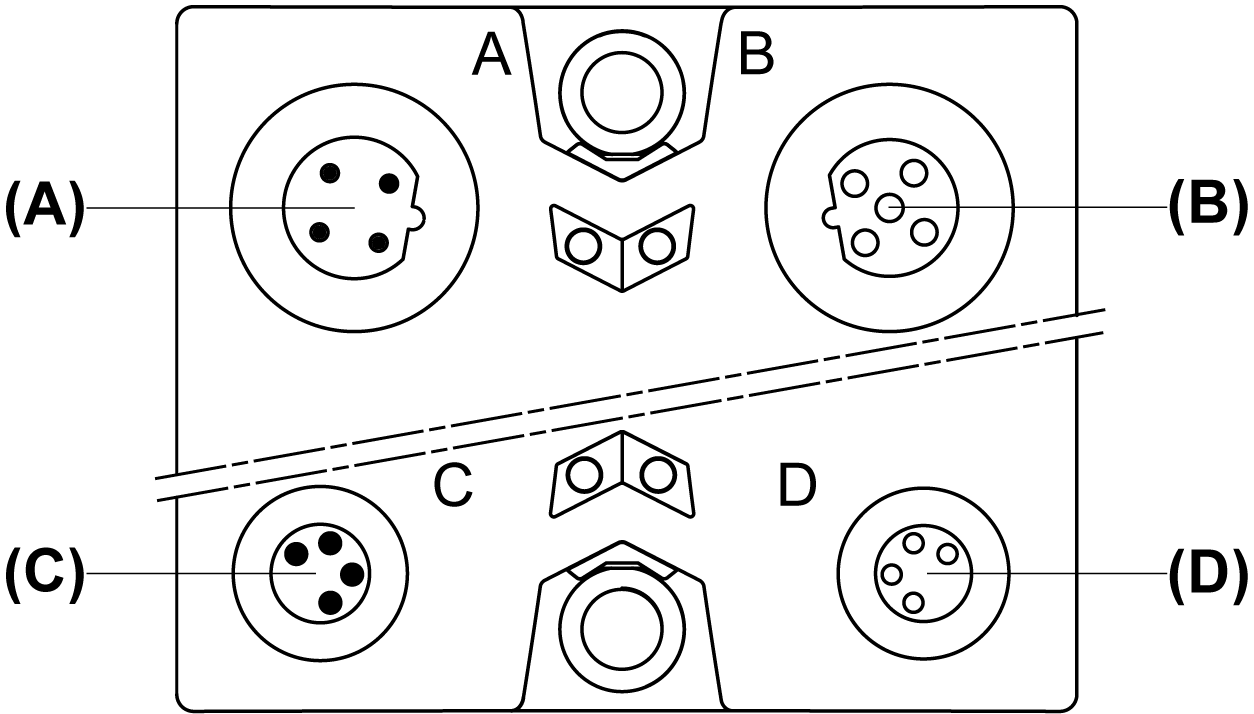

En la siguiente figura se muestran las asignaciones de conector de un bloque de E/S de TM7:
(A) Conector IN M12 del bus de TM7
(B) Conector OUT M12 del bus de TM7
(C) Conector IN M8 de alimentación de 24 V CC
(D) Conector OUT M8 de alimentación de 24 V CC
En la ilustración siguiente se muestran las asignaciones de pins de los conectores IN (A) y OUT (B) de bus de TM7:
|
Conexión |
Pin |
Designación |
|---|---|---|
|
1 |
TM7 V+ |
|
2 |
Datos del bus de TM7 |
|
|
3 |
TM7 0 V CC |
|
|
4 |
Datos del bus de TM7 |
|
|
5 |
N. C. |
En la ilustración siguiente se muestran las asignaciones de pins de los conectores IN (C) y OUT (D) de alimentación de 24 V CC:
|
Conexión |
Pin |
Designación |
|---|---|---|
|
1 |
Segmento de alimentación de E/S de 24 V CC |
|
2 |
Segmento de alimentación de E/S de 24 V CC |
|
|
3 |
0 V CC |
|
|
4 |
0 V CC |
NOTA:
oEl estado de los indicadores LED se muestra en la sección Presentación de cada bloque de E/S.
oLas asignaciones de pins de los conectores de E/S se proporcionan en la sección Diagrama de cableado de cada bloque de E/S.
