En esta sección se proporciona una descripción general de las características del cartucho TMC4AI2.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
NOTA: Para obtener información importante sobre la seguridad y las características del entorno de Cartucho TMC4, consulte M241 Logic Controller - Guía de hardware.

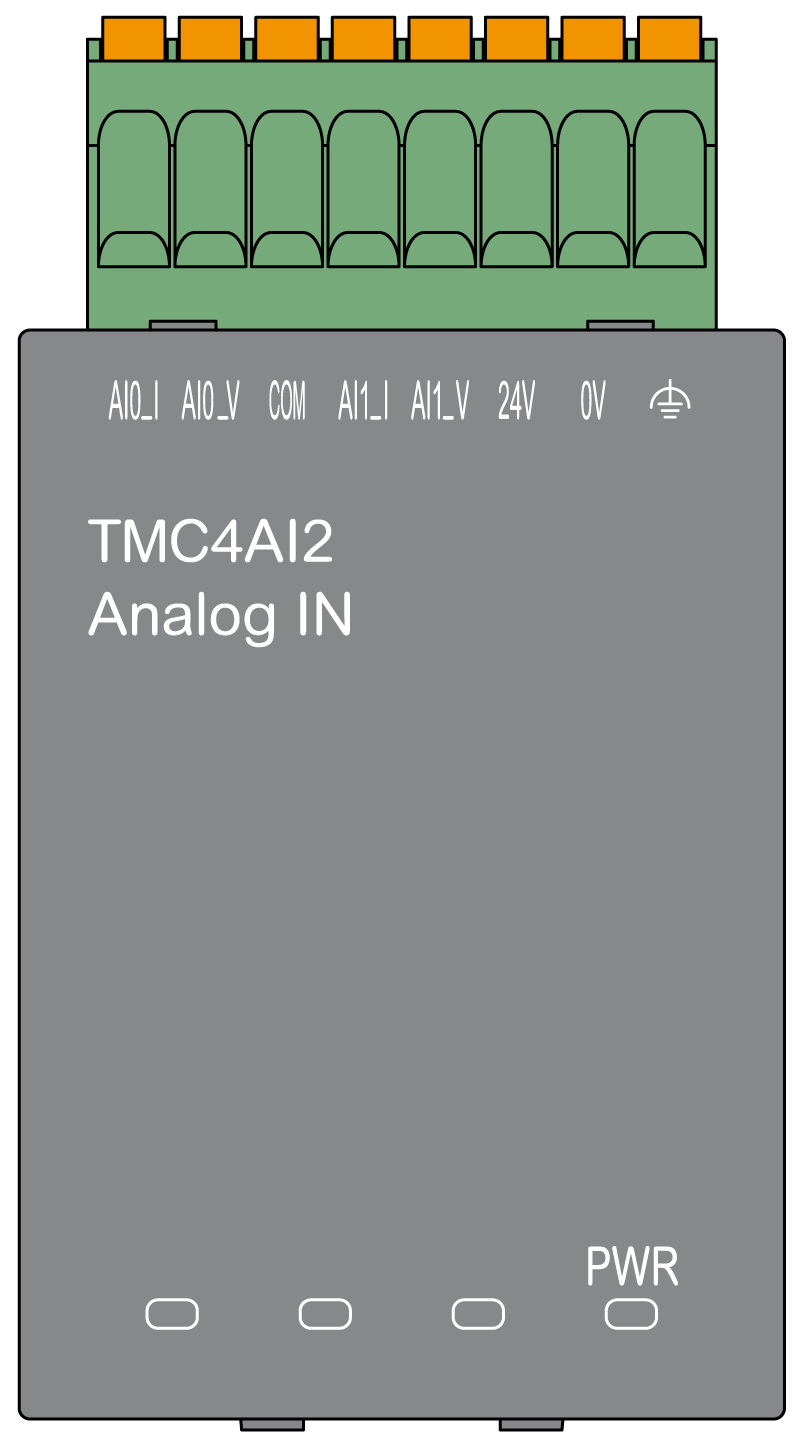

En el siguiente diagrama se muestran los conectores y las marcas del cartucho TMC4AI2:
Características de las entradas
En la tabla siguiente se describen las características de entrada del cartucho:
|
Características |
Valor |
||
|---|---|---|---|
|
|
Tipo de señal |
Tensión |
Corriente |
|
Rango de entrada nominal |
De 0 a 10 V CC |
De 0 a 20 mA De 4 a 20 mA |
|
|
Impedancia de entrada |
> 1 MΩ |
< 250 Ω |
|
|
Duración del muestreo |
1 ms por canal habilitado |
||
|
Tipo de entrada |
terminación única |
||
|
Modalidad de funcionamiento |
exploración automática |
||
|
Modalidad de conversión |
Tipo SAR |
||
|
Precisión máxima a temperatura ambiente: 25 °C (77 °F) |
±0,2% de la escala completa |
||
|
Máxima precisión en el rango completo de temperaturas de funcionamiento |
±0,5% de la escala completa |
||
|
Deriva de temperatura |
±0,006% de la escala completa por 1 °C (1,8 °F) |
||
|
Repetibilidad tras el tiempo de estabilización |
±0,2% de la escala completa |
||
|
Sin linealidad |
±0,05% de la escala completa |
||
|
Resolución digital |
12 bits (4096 pasos) |
||
|
Valor de entrada del LSB |
2,44 mV |
4,88 μV |
|
|
Tipo de datos del programa de aplicación |
escalable de -32.768 a 32.767 |
||
|
Datos de entrada fuera del rango de detección |
sí |
||
|
Resistencia a ruidos |
desviación temporal máxima durante perturbaciones |
±2,0% de la escala completa |
|
|
tipo de cable y longitud máxima |
blindado |
||
|
< 30 m (98,4 pies) |
|||
|
diafonía (mínima) |
80 dB |
||
|
relación de rechazo de modalidad común (mínima) |
65 dB |
||
|
Aislamiento |
aislamiento entre entradas y lógica interna |
500 V CC |
|
|
aislamiento entre entradas |
sin aislamiento |
||
|
Sobrecarga máxima continua permitida (sin daños) |
30 V CC |
40 mA CC |
|
|
Filtro de entrada |
filtro de software: seis niveles |
||
|
Fuente de alimentación externa |
tensión de alimentación |
24 V CC ±15% |
|
|
consumo de energía |
2 W |
||
