Conexión a tierra del sistema M241
Para contribuir a minimizar los efectos de interferencias electromagnéticas, los cables que transportan la E/S rápida, la E/S analógica y las señales de comunicación del bus de campo deben estar blindados.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUtilice cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación. oConecte a tierra los cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación en un único punto1. oEnrute las comunicaciones y los cables de E/S por separado de los cables de alimentación. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
1La conexión a tierra multipunto se admite si las conexiones se efectúan con una placa de conexión a tierra equipotencial dimensionada para ayudar a evitar daños en el blindaje del cable en caso de corrientes de cortocircuito del sistema de alimentación.
El uso de cables blindados requiere el cumplimiento de las reglas de cableado siguientes:
oPara las conexiones a tierra de protección (PE), se pueden utilizar conductos metálicos para toda la longitud del blindaje o una parte, siempre que no se interrumpa la continuidad de las conexiones a tierra. Para una conexión a tierra funcional (FE), el blindaje pretende atenuar las interferencias electromagnéticas y debe ser continuo en toda la longitud del cable. Si el objetivo es tanto funcional como de protección, como suele ser el caso de los cables de comunicación, el cable deberá disponer de un blindaje continuo.
oSiempre que sea posible, mantenga los cables que lleven un tipo de señal separados de los cables con otros tipos de señales o de alimentación.
Conexión a tierra de protección (PE) en la placa de conexiones
La conexión a tierra de protección (PE) se debe conectar a la placa de conexiones conductora mediante un cable de alta resistencia, normalmente un cable trenzado de cobre con la sección de cable máxima permitida.
Conexiones de cables de blindaje
Los cables que transportan la E/S rápida, la E/S analógica y las señales de comunicación del bus de campo deben estar blindados. El blindaje debe estar conectado a tierra de un modo seguro. Los blindajes de E/S rápidas y E/S analógicas pueden estar conectados a la conexión a tierra funcional (FE) o a la conexión a tierra de protección (PE) del M241 Logic Controller. Los blindajes del cable de comunicación del bus de campo deben estar conectados a la conexión a tierra de protección (PE) con bornes de conexión fijados en la placa de conexiones conductora de la instalación.
|
|
|
DESCONEXIÓN ACCIDENTAL DE CONEXIÓN A TIERRA DE PROTECCIÓN (PE) |
|
oNo utilice la placa de conexión a tierra TM2XMTGB para proporcionar una conexión a tierra de protección (PE). oUtilice la placa de conexión a tierra TM2XMTGB solo para proporcionar una conexión a tierra funcional (FE). |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
El blindaje del cable Modbus debe estar conectado a la conexión a tierra de protección (PE).
|
|
|
PELIGRO DE DESCARGA ELÉCTRICA |
|
oSe debe utilizar la conexión de borne de puesta a tierra (PE) para proporcionar una puesta a tierra de protección en todo momento. oAsegúrese de que haya un cable trenzado de tierra apropiado conectado al terminal de tierra PE/PG antes de conectar el cable de red al equipo o de desconectarlo de éste. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Blindaje del cable a tierra de protección (PE)
|
Paso |
Descripción |
|
|---|---|---|
|
1 |
Pele el blindaje en una longitud de 15 mm (0,59 pulg.). |
|
|
2 |

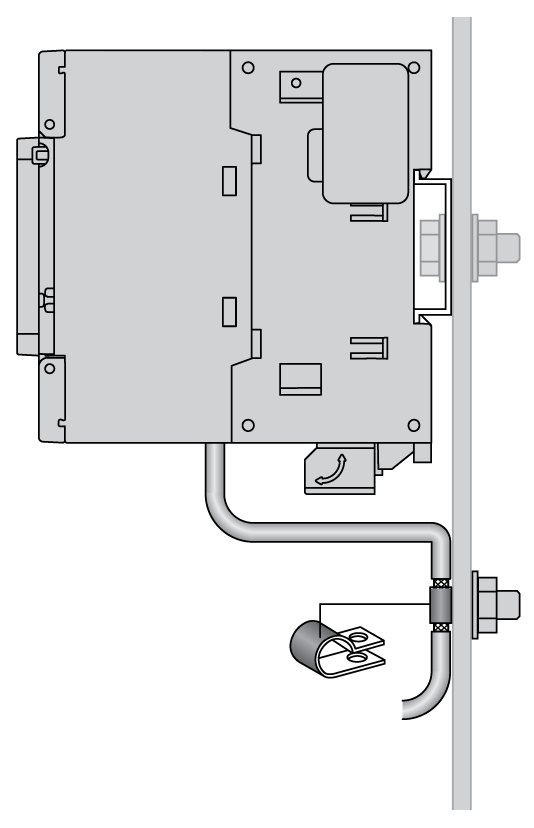

Conecte el cable a la placa de conexiones conductora apretando la abrazadera de conexión a tierra con la parte pelada del blindaje tan cerca como pueda de la base del sistema del M241 Logic Controller. |
|
NOTA: El blindaje debe asegurarse bien a la placa de conexiones conductora para lograr un contacto correcto.
Blindaje del cable de conexión a tierra funcional (FE)
|
Paso |
Descripción |
|
|---|---|---|
|
1 |

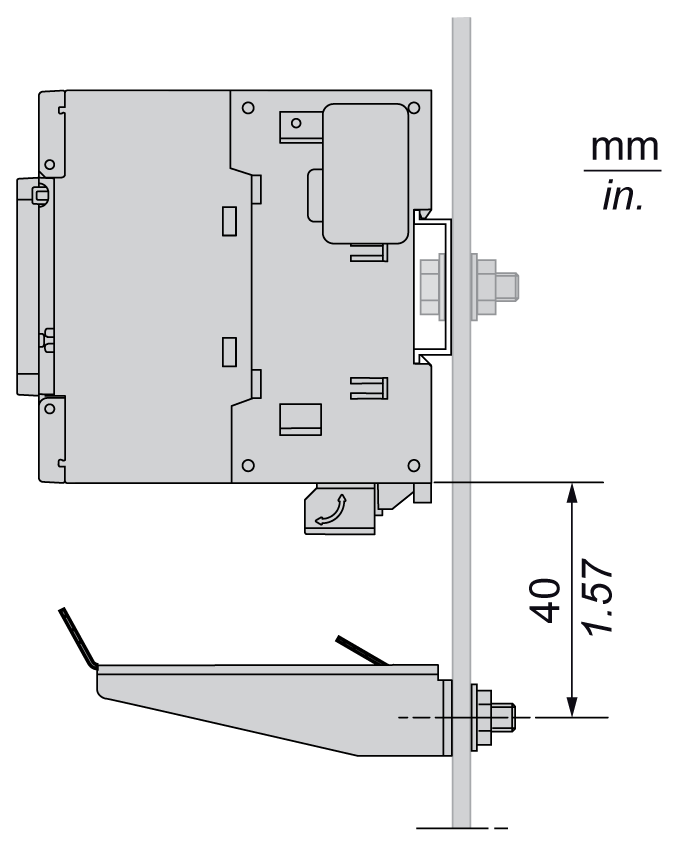

Instale la barra de conexión a tierra directamente en la placa de conexiones conductora situada debajo del sistema del M241 Logic Controller como se indica. |
|
|
2 |
Pele el blindaje en una longitud de 15 mm (0,59 pulg.). |
|
|
3 |
Fije firmemente el conector plano (1) utilizando la abrazadera de nailon (2)(ancho de 2,5 a 3 mm (de 0,1 a 0,12 pulg.)) y una herramienta adecuada. |
|
NOTA: Use la barra de conexión a tierra TM2XMTGB para conexiones a tierra funcional (FE).
