L'interface System Monitor 3.0 permet la surveillance à distance, une fonctionnalité qui facilite l'accès à plusieurs clients via une console unique afin de gérer des équipements à distance. Elle reconnaît instantanément les équipements et permet de réaliser leur maintenance en temps réel, ce qui améliore la stabilité et la fiabilité du système.
La fonction Remote Monitoring permet de surveiller l'état d'équipements distants. Les éléments surveillés sont notamment la température des disques durs, l'intégrité des disques durs, la connexion réseau, la température des processeurs, les tensions électriques du système, l'état des ventilateurs et de l'onduleur.
La fonction Remote Monitoring prend également en charge les journaux des fonctions pour permettre aux gestionnaires de vérifier régulièrement l'état de leurs équipements distants.
System Monitor envoie une notification et consigne une entrée dans le journal des événements.
NOTE : Lors de la configuration de System Monitor, il est impossible de créer un groupe/équipement car le clavier virtuel n'est pas accessible durant la configuration. Pour remédier à ce problème, vous pouvez connecter un clavier physique.
Configuration requise pour System Monitor
Le tableau suivant décrit la configuration logicielle requise :
|
Description |
Logiciels |
|---|---|
|
Architecture |
Microsoft.NET Framework version 3.5 ou supérieure |
|
Pilote |
Software API 4.0 |
La console System Monitor joue le rôle de serveur pour les clients. Les équipements gérés sur la console System Monitor affichent leurs informations d'état et d'intégrité à partir des clients System Monitor. La console doit être accessible pour les clients via un réseau.
Lancez la barre d'état système de ServerControl dans Windows en sélectionnant Démarrer > Programmes et cliquez avec le bouton droit pour ouvrir le menu ServerControl à partir de l'icône de la barre d'état système :
Client System Monitor (poste de travail)
Cette procédure décrit l'interface de connexion/déconnexion des utilisateurs :
|
Etape |
Description |
|---|---|
|
1 |

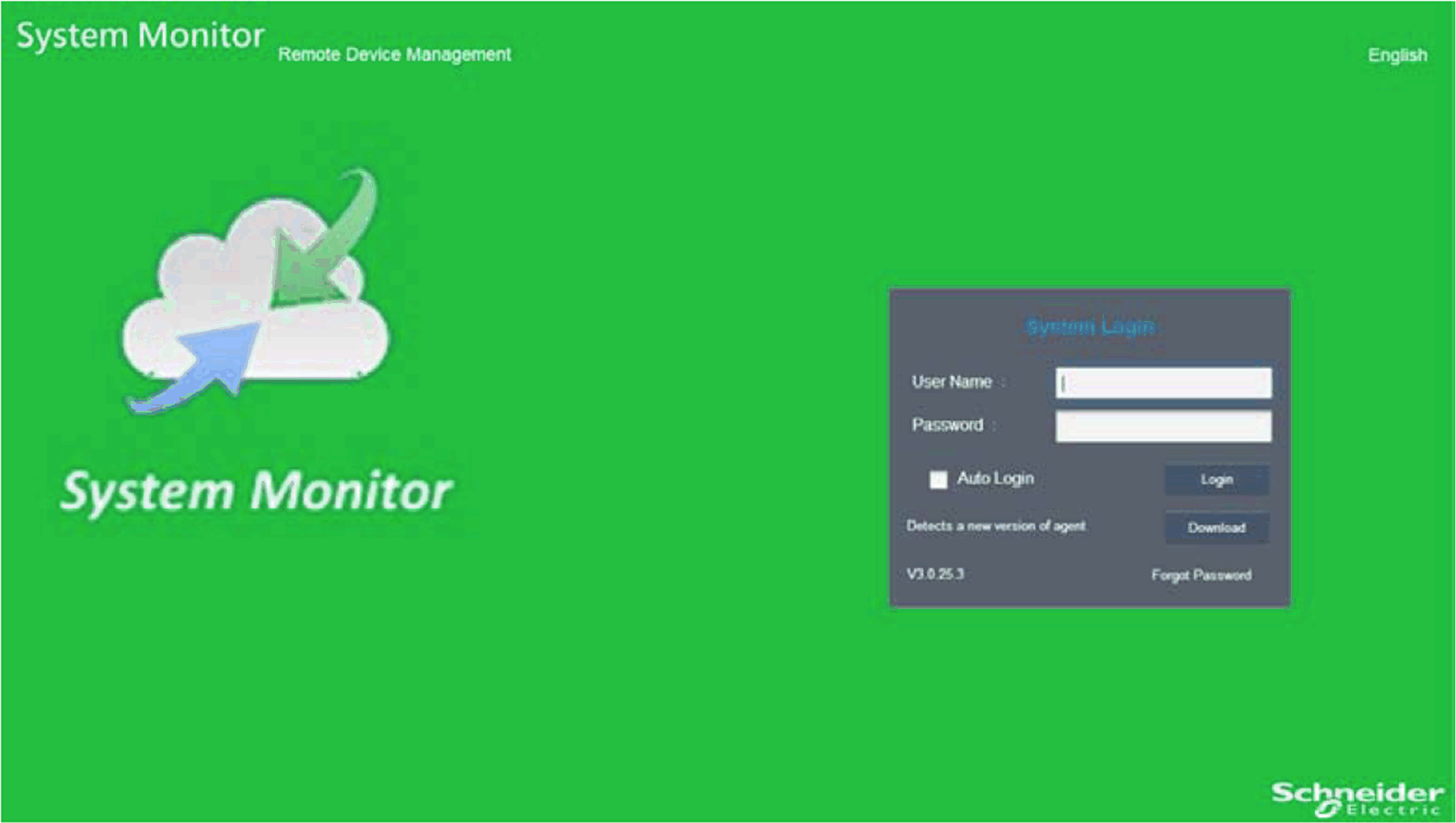

System Monitor prend en charge les principaux navigateurs tels que Chrome, Firefox, Internet Explorer et Safari. La page du portail est multilingue et détecte automatiquement la langue d'affichage par défaut définie dans le navigateur. Vous pouvez cependant la modifier manuellement dans le menu situé dans l'angle supérieur droit :
NOTE : Si vous rencontrez des difficultés avec la fonction Touch : oDans la barre de recherche Chrome, saisissez chrome://flags/#disable-touch-adjustment. oRemplacez l'état Désactiver de l'option Touch adjustment par Activer. oCliquez sur le bouton RELANCER MAINTENANT. |
|
2 |
Connexion de l'utilisateur oVous pouvez entrer un nom d'utilisateur valide, un mot de passe et cliquer sur Login pour les vérifier et accéder à la page de gestion principale (par défaut l'utilisateur est admin et le mot de passe admin). oCochez Auto Login pour permettre aux utilisateurs de mettre en cache les informations pour que la connexion soit automatiquement effectuée à chaque fois. NOTE : oPour des raisons de sécurité, ne cochez pas cette option si vous utilisez un ordinateur utilisé par d'autres personnes. oSi vous oubliez le mot de passe, cliquez sur Forgot Password. Le mot de passe vous est automatiquement renvoyé. Vous pouvez ensuite saisir l'adresse e-mail de l'utilisateur enregistré dans la boîte de dialogue. |
|
3 |

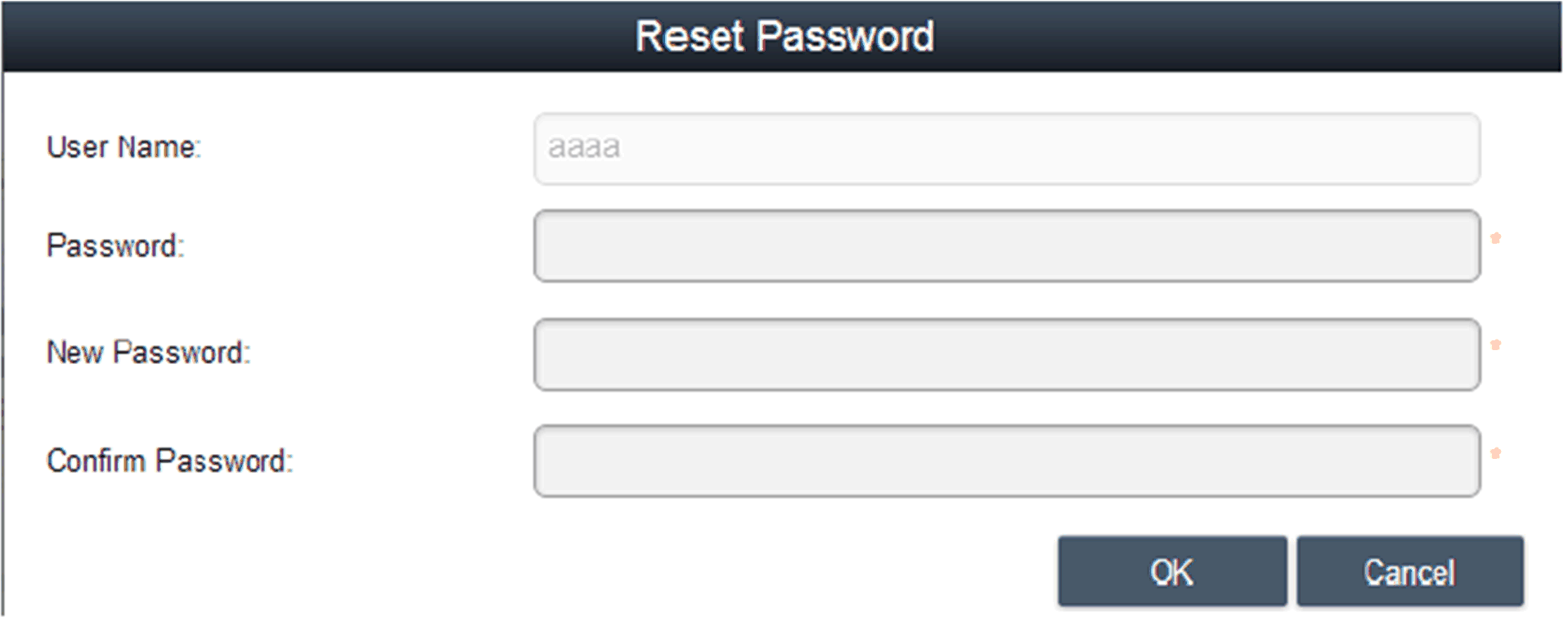

Changement du mot de passe lors de la première connexion : une fois la première connexion établie, le nouvel utilisateur peut changer son mot de passe ou le contourner :
|
|
4 |
User Log Out Cliquez sur User Log Out dans le menu situé dans le coin droit pour quitter le système. |
Gestion des équipements à distance, à tout moment et en tout lieu
System Monitor est une structure Web de type Console-Serveur-Agent pour la gestion du cloud. Ici, l'agent désigne les équipements Box iPC, et le serveur désigne le serveur en contact direct avec l'agent. Le serveur peut être une entité physique située dans une salle de contrôle centrale, ou un hôte virtuel configuré dans un cloud. La console désigne une interface Web qui se connecte au serveur et communique avec l'agent via le serveur. Les administrateurs peuvent vérifier l'état des équipements et effectuer des contrôles de maintenance sur la console Système Monitor via un navigateur Internet, à tout moment et en utilisant tout type d'appareil connecté. La connexion serveur-agent est établie via le protocole de communication MQTT. Cela améliore la sécurité et la stabilité de la connexion, et réduit le délai de développement lors de l'intégration de System Monitor. La structure Web console-serveur-agent non seulement simplifie la configuration des environnements réseau System Monitor lors de la mise en service, mais elle fournit également une structure de connectivité distribuée qui résout les difficultés liées à la gestion des équipements à grande échelle ou sur plusieurs sites. System Monitor est une plateforme de gestion en temps réel qui élimine les barrières géographiques. L'administrateur peut gérer tous les équipements simplement en utilisant son ordinateur, son smartphone ou sa tablette.
NOTE : Le protocole MQTT (Message Queue Telemetry Transport) est un protocole de messagerie basé sur la publication et l'abonnement, utilisé au-dessus du protocole TCP/IP.

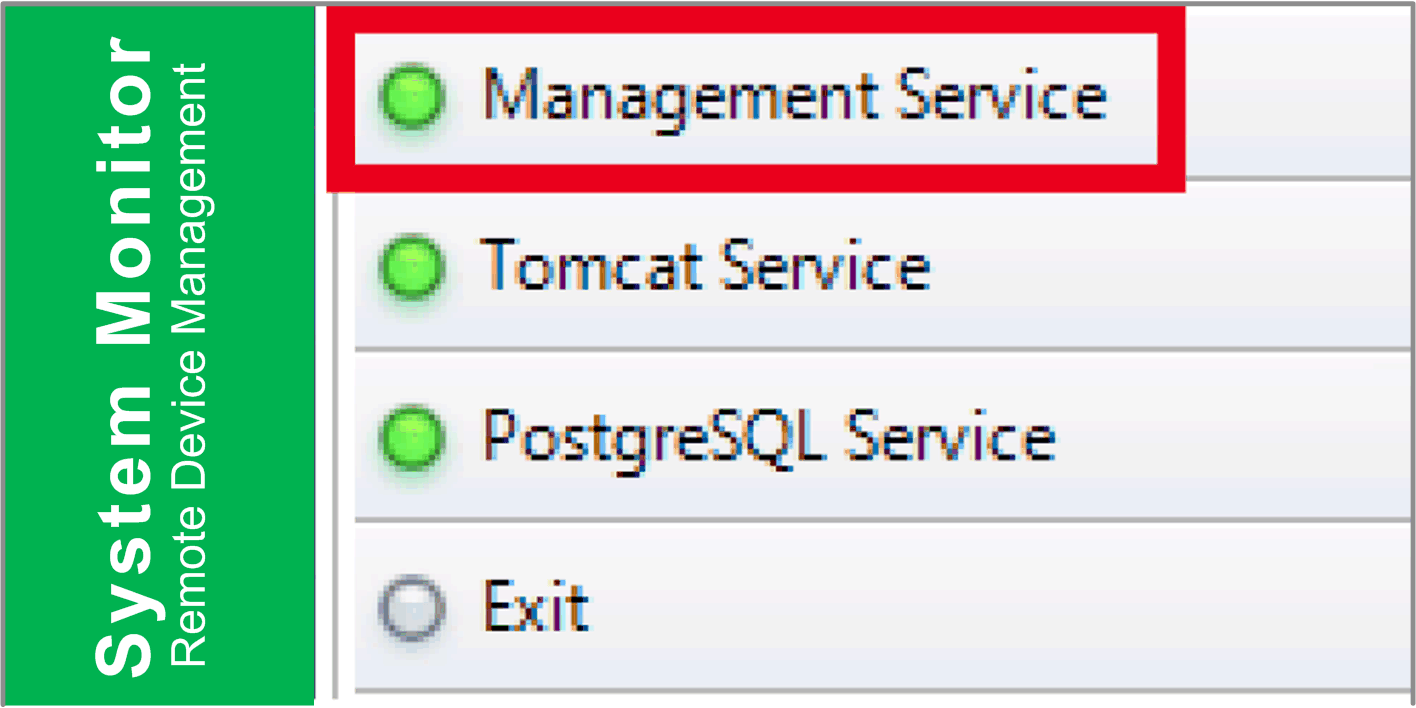

Cliquez sur Management Service pour lancer/arrêter le service de gestion principal de System Monitor :
Tomcat est un serveur Web libre (open source) et un conteneur de servlets. Tomcat implémente plusieurs spécifications Java EE, notamment : Servlet Java, JSP (JavaServer Pages), Java EL et WebSocket. Il fournit également un environnement de serveur Web HTTP Java pour l'exécution du code Java.

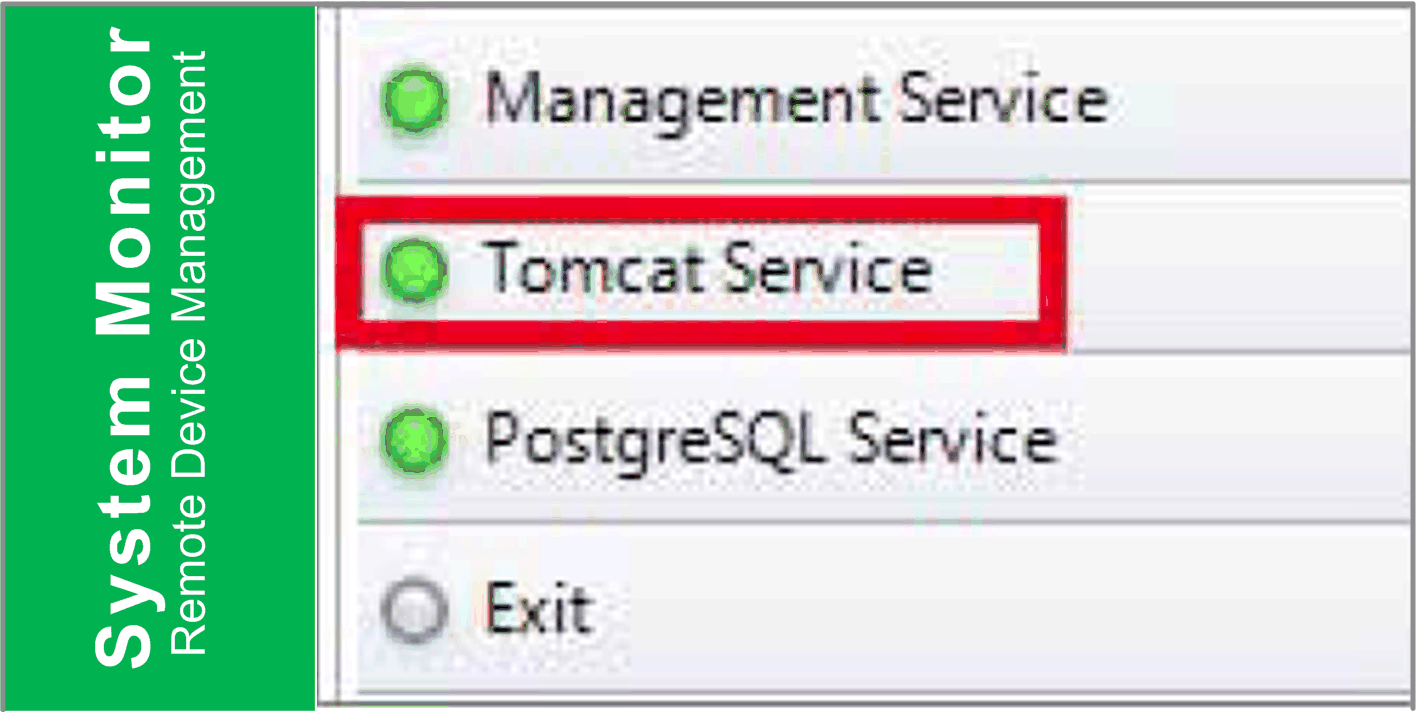

Cliquez sur Tomcat Service pour lancer/arrêter le service Web de System Monitor :
PostgreSQL est un système de gestion de base de données relationnel-objet (SGBDRO). En tant que serveur de base de données, sa fonction est de stocker les données de façon à pouvoir les extraire ensuite à la demande d'autres applications logicielles exécutées sur un autre ordinateur, via un réseau et Internet. Il est capable de gérer les charges de travail élevées des applications accessibles via Internet utilisées simultanément par de nombreux utilisateurs. PostgreSQL effectue la réplication de la base de données afin d'assurer la disponibilité et l'évolutivité.

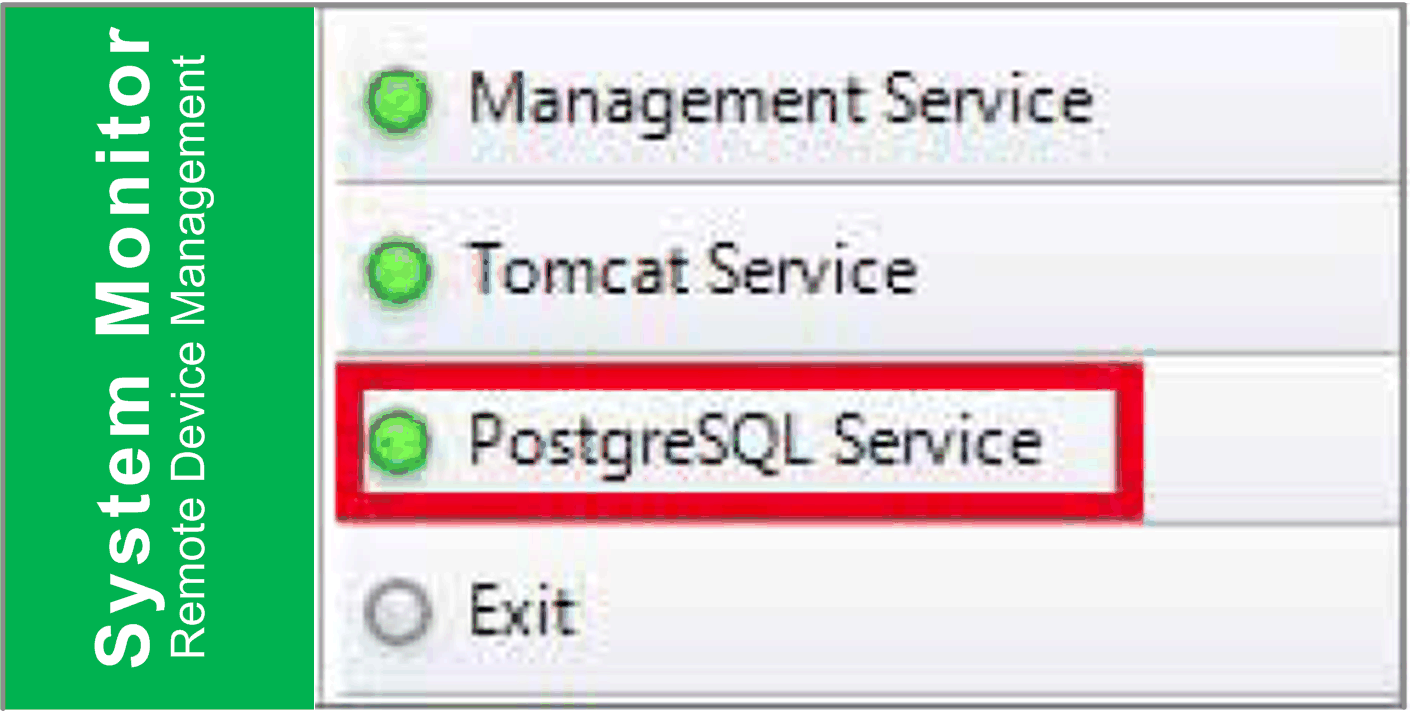

Cliquez sur PostgreSQL Service pour lancer/arrêter le service de base de données de System Monitor :
Cliquez sur Exit pour fermer la console de gestion et la retirer de la barre d'état système, et arrêter tous les services System Monitor exécutés en arrière-plan. Vous pouvez relancer la console dans le menu Programmes de Windows :

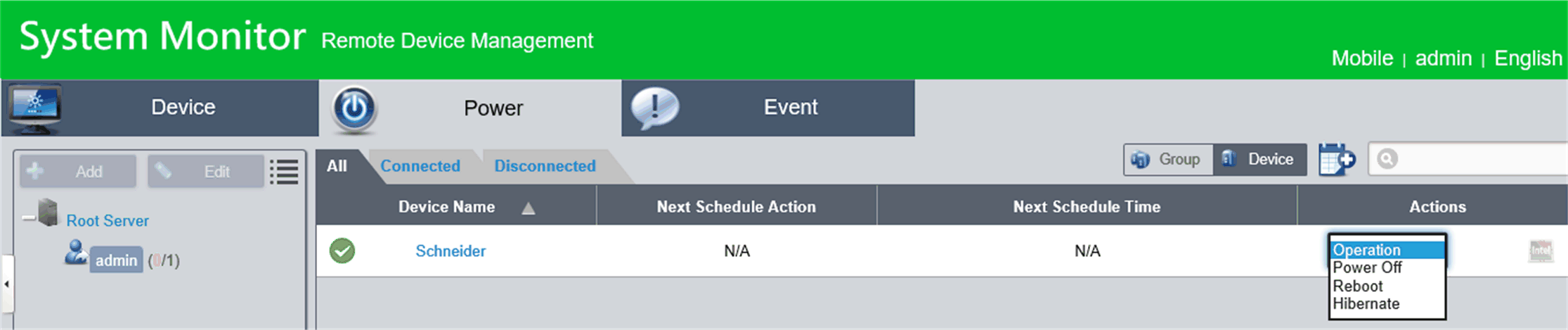

Sélectionnez une action (mise hors tension, redémarrage ou hibernation) dans le menu déroulant de chaque équipement ou groupe d'équipements.
Surveillance transparente du matériel et des logiciels pour une protection complète
Pour garantir la stabilité des équipements, System Monitor surveille de façon active la température des équipements, les tensions et l'état des disques durs et autres composants matériels. Outre les fonctions de surveillance du matériel, System Monitor comporte une fonction de surveillance des logiciels qui supervise l'état des programmes. Une alerte est envoyée pour toute anomalie détectée et System Monitor peut exécuter les actions correspondantes en fonction des paramètres utilisateur, par exemple : arrêt ou redémarrage de processus, ce qui contribue également à assurer le bon fonctionnement des équipements. System Monitor est un système de contrôle et de surveillance d'équipements complet et transparent qui inclut à la fois le matériel et les logiciels.
System Monitor inclut un commutateur écran-clavier-souris, appelé KVM (Keyboard-Video-Mouse), et permet le diagnostic et la restauration à distance dans toute situation. Le gain de temps en dépannage avec la surveillance en temps réel et les notifications des alarmes proactives assurent l'intégrité du système en continu.
Interface graphique conviviale sous forme de carte
System Monitor utilise les fonctionnalités Web pour afficher une interface sous forme de carte en exploitant les données cartographiques de Google et Baidu afin de faciliter la localisation et la gestion des équipements. Outre les cartes, System Monitor fournit également des schémas des bâtiments pour permettre la localisation des équipements dans des bureaux, une usine ou autre type de lieu. System Monitor affiche une interface conviviale et un environnement simple à utiliser.
NOTE : Baidu est un service de cartographie en ligne chinois.
