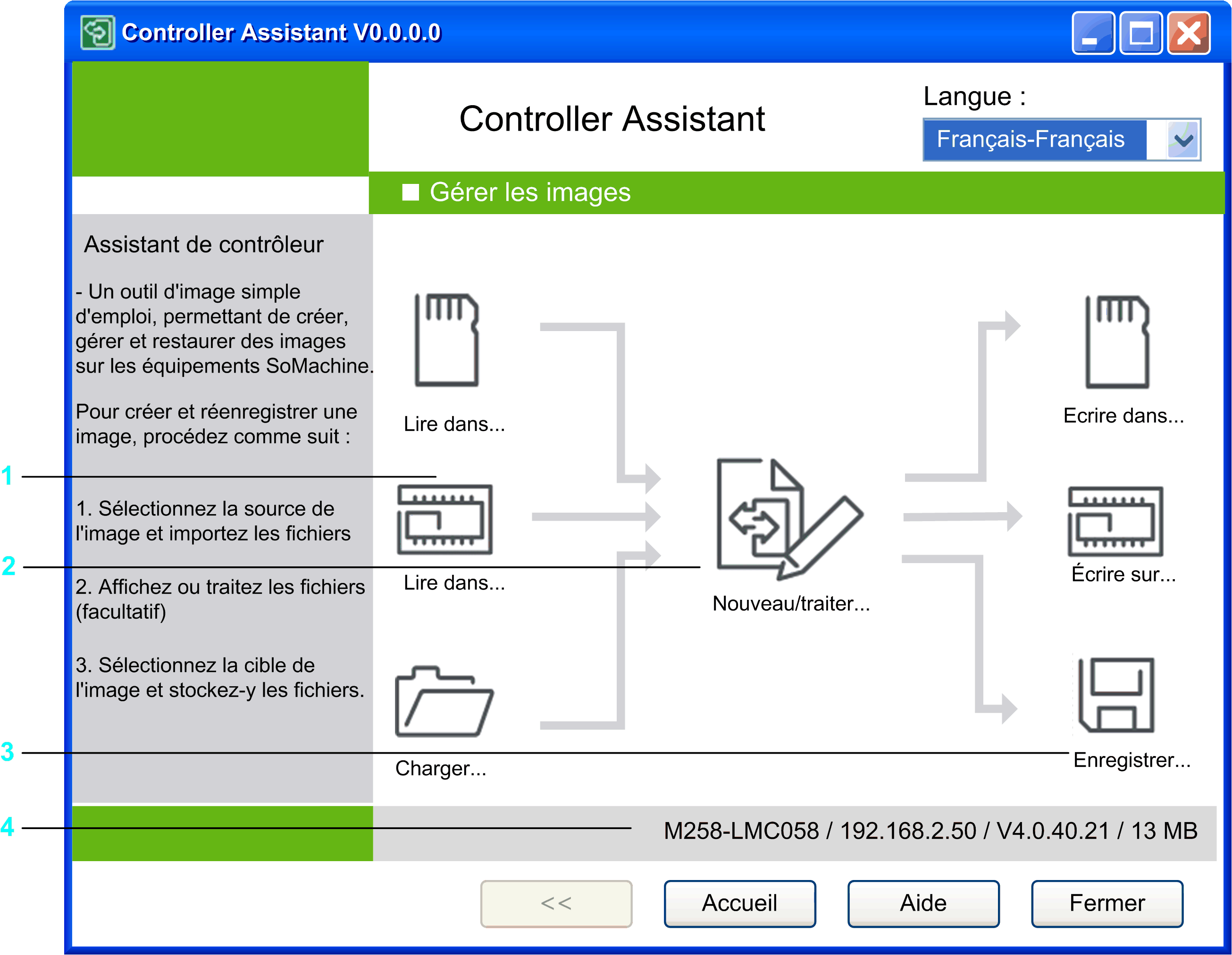

1

La zone de gauche affiche les fonctions permettant de lire une image dans l'Controller Assistant.

2

La zone centrale correspond à l'image gérée par l'Controller Assistant. Vous pouvez modifier ou créer l'image, ou bien remplacer le micrologiciel dans celle-ci.

3

La zone de droite indique les fonctions permettant d'écrire l'image active dans son répertoire cible.

4

La barre d'état affiche des informations sur l'image active :

oContrôleur

Type de contrôleur auquel l'image correspond.

oAdresse IP

Adresse IP du contrôleur enregistré dans l'image.

oVersion

Version du micrologiciel de l'image.

oTaille

Taille de l'image.

Bulle d'aide Source

Affiche l'origine de l'image active. Les variables possibles sont :

oUnité de stockage amovible (carte CF, carte SD ou stockage de masse USB)

oContrôleur

oFichier image (du système de fichiers)
