1

Dans l'arborescence Equipements, double-cliquez sur le nœud d'un équipement esclave Modbus TCP.

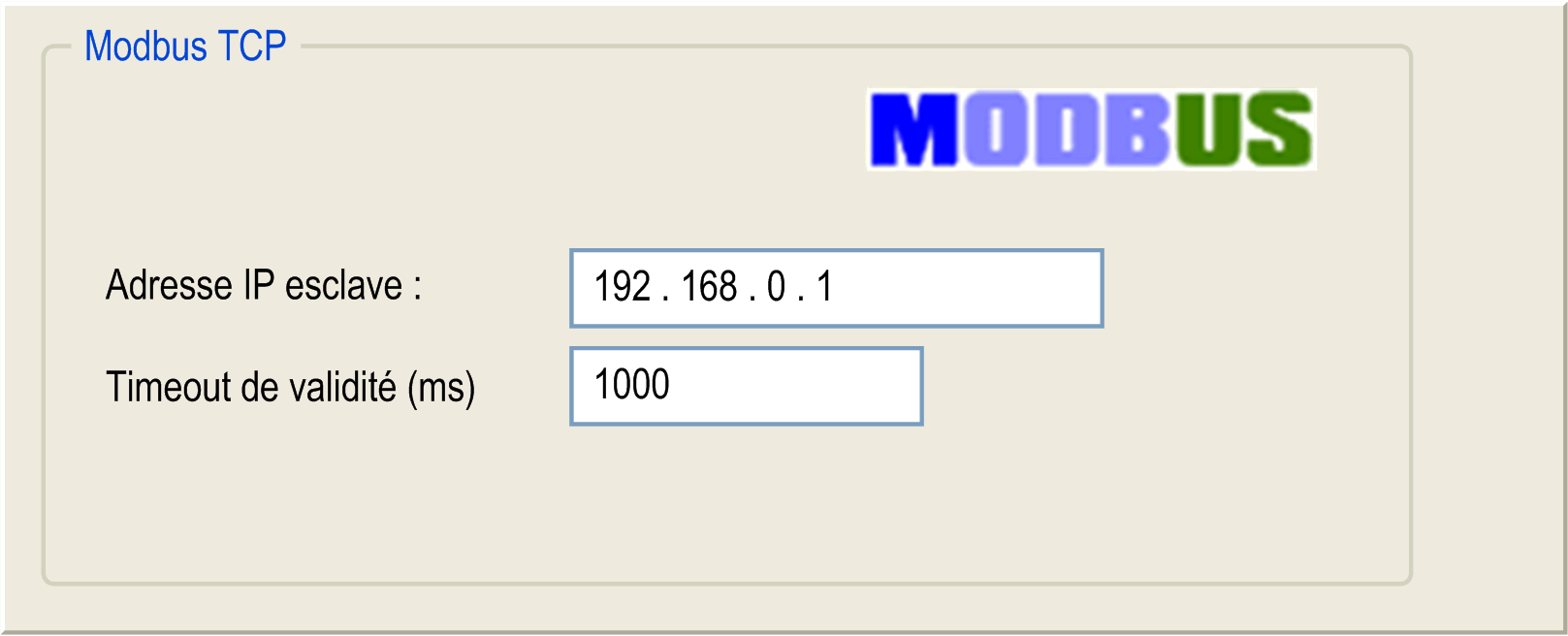

Résultat : la fenêtre de configuration s'affiche :

2

Entrez une valeur dans le champ Adresse IP esclave.

Les valeurs dans Paramètres de l'adresse sont identiques à celles définies dans Gestionnaire de protocole.

3

Entrez une valeur de Timeout de validité (ms) (1000 par défaut).

Cette valeur représente le délai maximum entre une demande du Modbus TCP IOScanner et la réponse de l'esclave. A l'expiration du timeout de validité, les bits de validité associés prennent la valeur 0. Les valeurs des bits de validité peuvent être visualisées dans l'onglet IOScanner Mappage d'E/S ou via le serveur Web. Le timeout de validité s'applique aux voies de l'équipement esclave.

4

Pour les équipements associés à des paramètres avancés, des paramètres supplémentaires peuvent être requis :

oVitesse de répétition (ms) : valeur de temps exprimée en millisecondes. Il s'agit du délai entre deux envois successifs d'une requête. Cette valeur doit être inférieure au Timeout de validité (ms).

oID unité : ID d'unité de l'équipement esclave Modbus TCP (par défaut, 255).

Reportez-vous au Device Type Manager (DTM) - Guide de l'utilisateur.
