Diagnostics : mode connecté EcoStruxure Machine Expert

Présentation

Dans le mode en ligne, vous pouvez surveiller le Gestionnaire de protocole dans EcoStruxure Machine Expert à l'aide des méthodes suivantes :

oIcônes de l'arborescence Equipements

oOnglet Etat du Gestionnaire de protocole et des équipements

oOnglet IOScanner Mappage d'E/S du Gestionnaire de protocole pour Modbus TCP IOScanner

oOnglet Mappage E/S des équipements

oL'onglet Ressources de Gestionnaire de protocole

Arborescence des équipements

L'état de la communication entre le Gestionnaire de protocole et les équipements est représenté par des icônes dans l'arborescence de Equipements :

Icône	Signification
	La communication avec l'équipement est normale. NOTE : Le Gestionnaire de protocole est toujours représenté avec cette icône.
	Le contrôleur n'arrive pas à communiquer avec l'équipement. NOTE : Si le Gestionnaire de protocole est STOPPED, tous les équipements affichent cette icône.

Icône

Signification

La communication avec l'équipement est normale.

NOTE : Le Gestionnaire de protocole est toujours représenté avec cette icône.

Le contrôleur n'arrive pas à communiquer avec l'équipement.

NOTE : Si le Gestionnaire de protocole est STOPPED, tous les équipements affichent cette icône.

Mappage des E/S du Gestionnaire de protocole

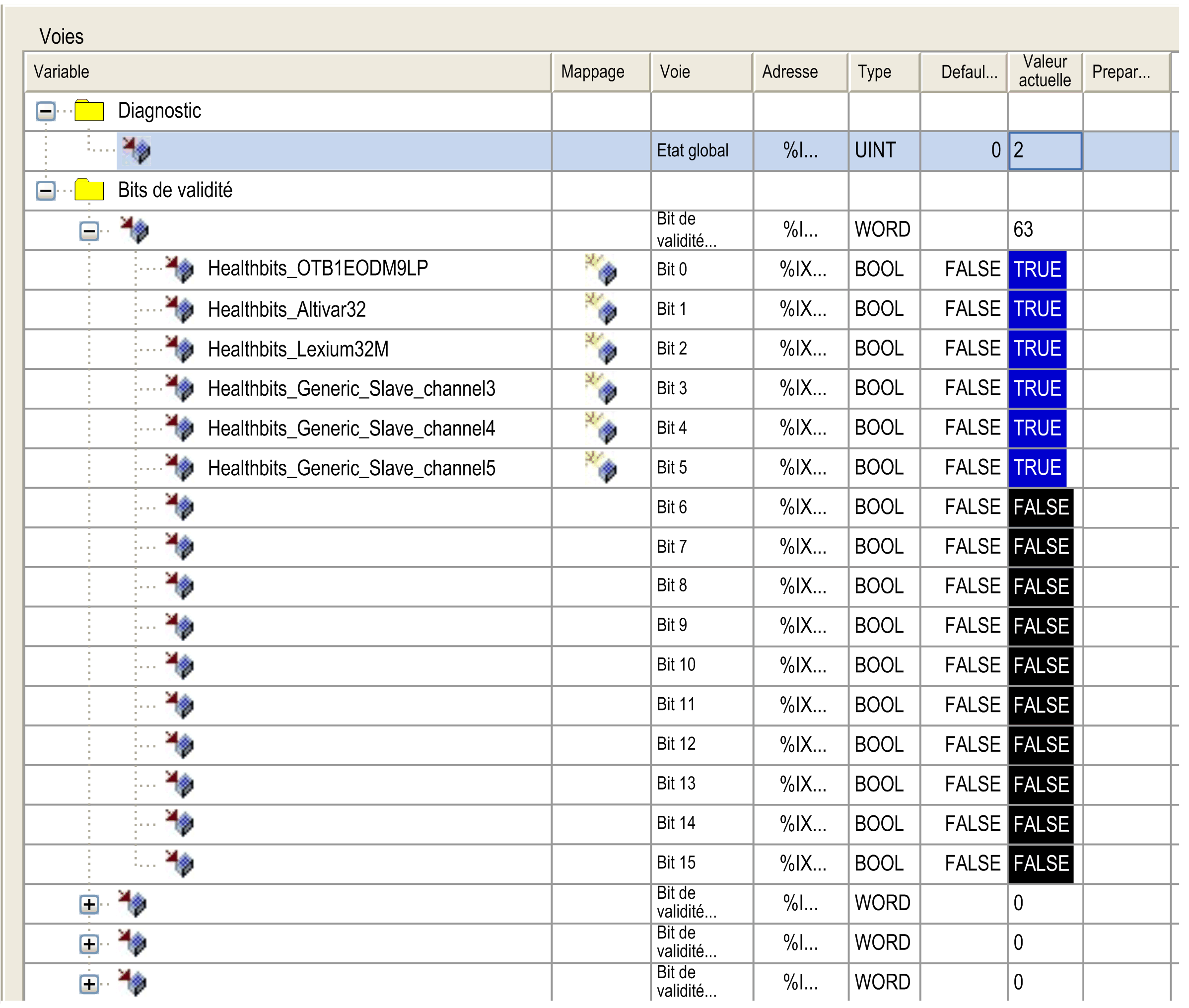

L'onglet IOScanner Mappage d'E/S du Gestionnaire de protocole permet de surveiller l'état du Modbus TCP IOScanner et le bit de validité des équipements esclaves Modbus TCP :

Colonne		Utilisation	Commentaire
Variable	Diagnostic	Attribuer un nom à la variable d'état global du scrutateur.	-
Variable	Bits de validité	Attribuer un nom à chaque bit de validité. Par exemple, nommer un bit de validité d'après le nom de l'équipement associé.	Les bits de validité sont regroupés en 4 sous-dossiers de 16 bits.
Adresse		Extraire l'adresse de chaque variable.	Il se peut que les adresses changent lorsque la configuration est modifiée.
Valeur actuelle		Surveiller les équipements Modbus TCP.	Pour les valeurs booléennes (bit de validité) : oTRUE = 1 oFALSE = 0

Mappage des équipements esclaves

Les équipements Ethernet industriel disposent d'un onglet Mappage E/S contenant leurs entrées et sorties.

NOTE : Aucun onglet Mappage E/S n'est associé à un TCP/UDP générique.

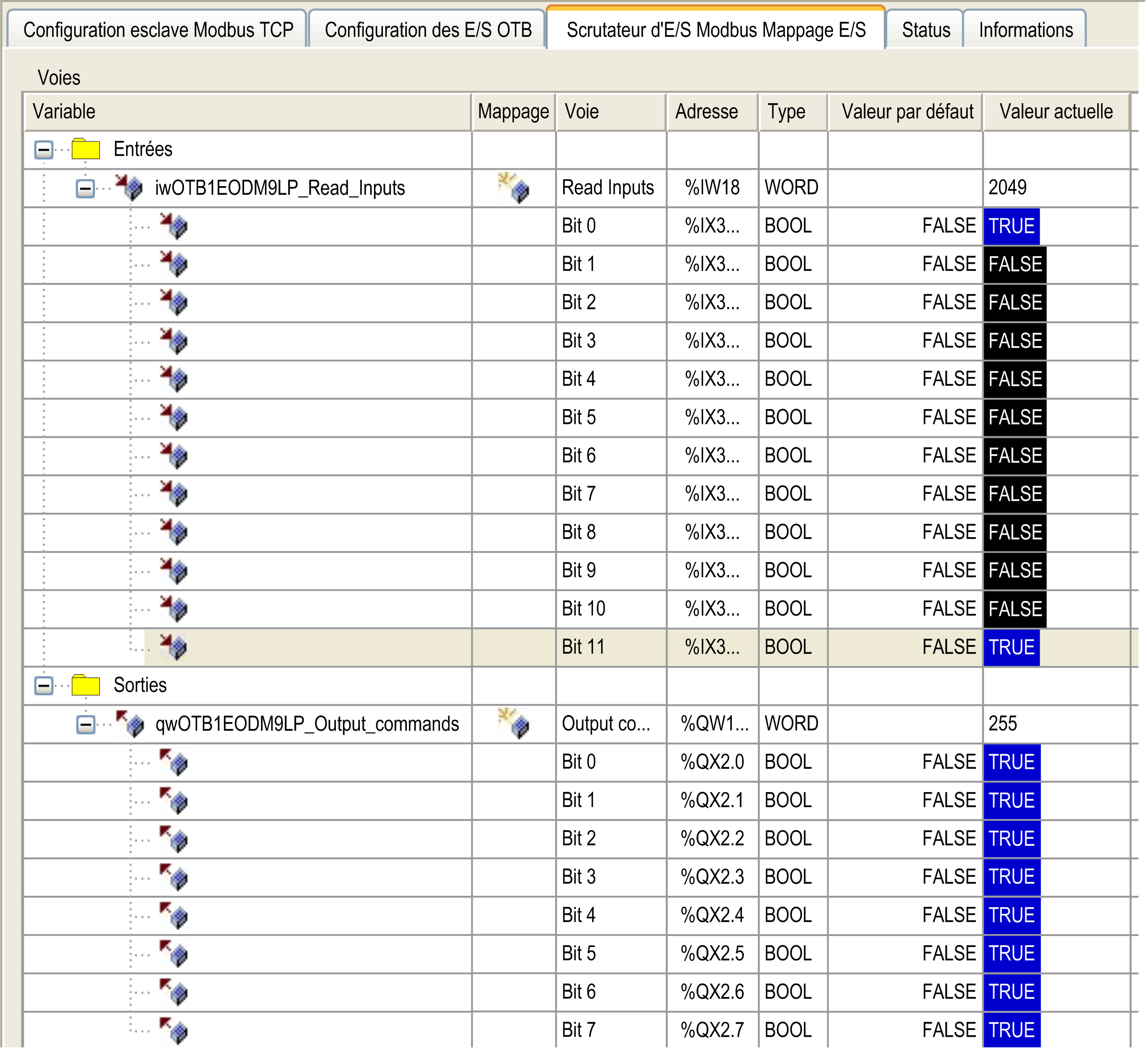

La figure suivante représente un exemple d'onglet Mappage E/S pour un équipement esclave Advantys OTB :

Colonne		Utilisation	Commentaire
Variable	Entrées	Attribuer un nom à chaque entrée de l'équipement.	Chaque bit peut également être mappé.
Variable	Sorties	Attribuer un nom à chaque sortie de l'équipement.	Chaque bit peut également être mappé.
Voie		–	Nom symbolique de la voie d'entrée ou de sortie de l'équipement.
Adresse		Extraire l'adresse de chaque variable.	Il se peut que les adresses changent lorsque la configuration est modifiée.
Type		–	Type de données de la voie d'entrée ou de sortie.
