Utilisation de la bibliothèque TeSys island pour le développement d'applications
La bibliothèque TeSys island est ajoutée au Gestionnaire de bibliothèques avec l'intégration de l'élément TeSys_island dans votre projet EcoStruxure Machine Expert. Elle fournit des blocs fonction pour vous aider à développer les applications et contrôler les modules avatar.
Référencement du coupleur de bus TeSys™ island via les blocs fonction
Une référence au coupleur de bus TeSys™ island est requise par chaque bloc fonction de la bibliothèque TeSys island. Pour y parvenir, configurez le nom que vous avez attribué au noeud TeSys_Island dans l'arborescence des Equipements en entrée iq_TeSysIslandRef des blocs fonction.
Le nom que vous attribuez à chaque avatar avec le paramètre Nom avatar dans l'onglet MON AVATAR, section PARAMÈTRES AVATAR de l'onglet Configuration de l'éditeur d'équipements TeSys_island, doit être référencé dans la bibliothèque avec l'entrée i_sAvatarName.
Le nom permet de sélectionner avatar pour le contrôler via le bloc fonction. Il est disponible sur les blocs fonction avatar, sauf les blocs fonction de gestion des équipements. Si le paramètre Nom avatar n'est pas configuré ou incorrectement configuré, le message d'erreur AvatarNotAvailable est émis. Toute modification de ce nom durant l'exécution du bloc fonction sera ignorée.

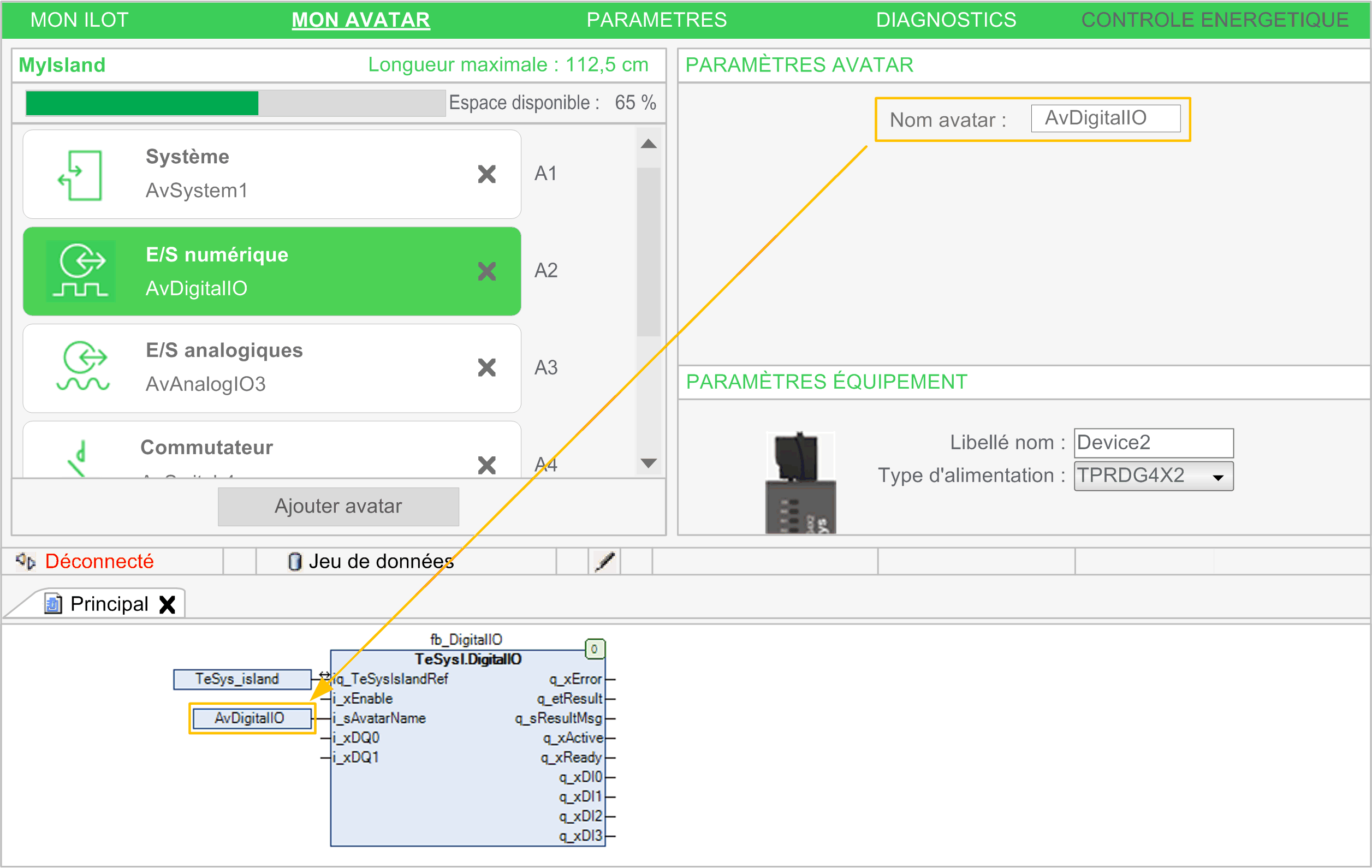

L'image ci-dessous représente un exemple de bloc fonction DigitalIO uniquement disponible pour les avatars E/S numériques :

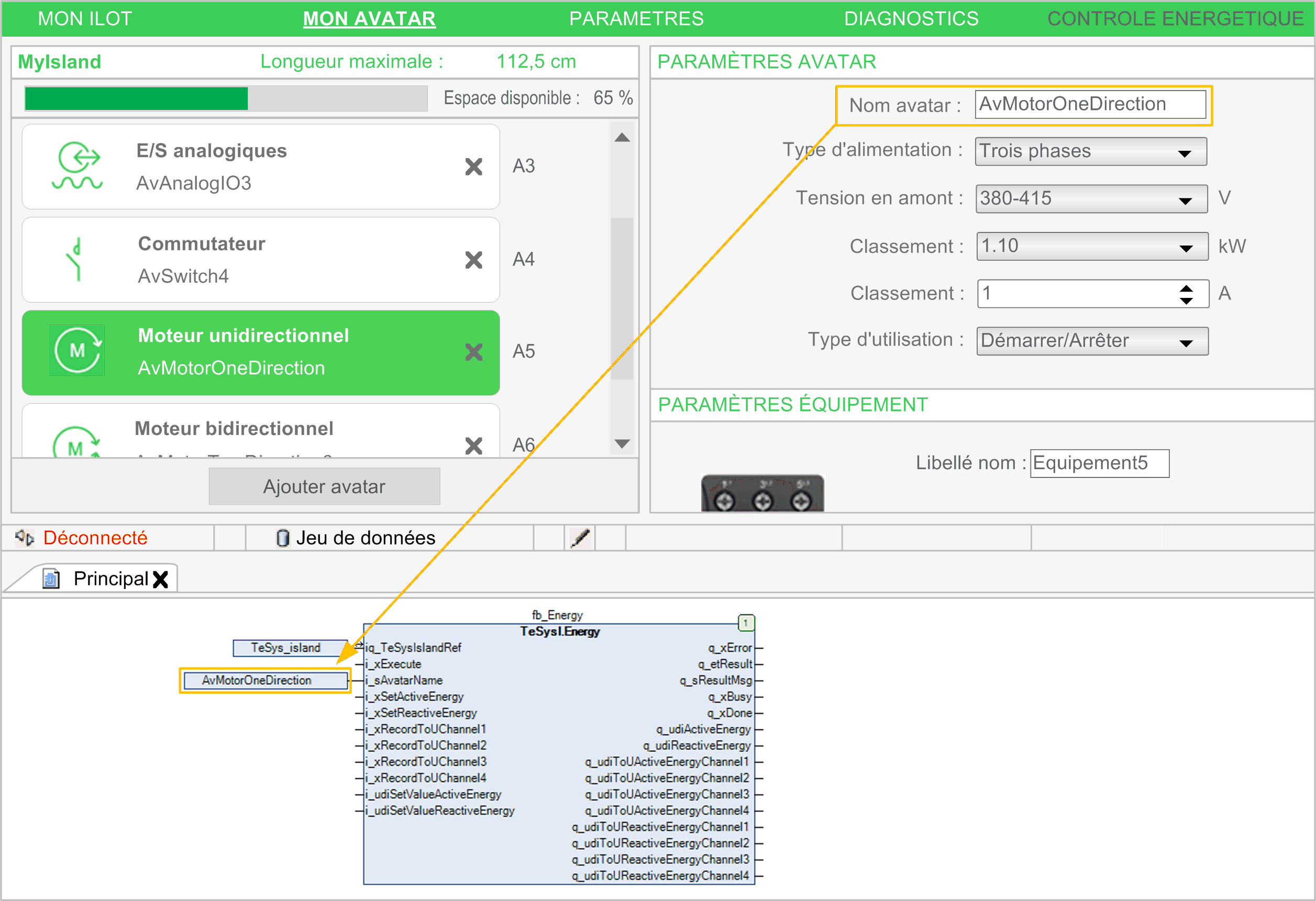

L'image ci-dessous représente un exemple de bloc fonction Energy disponible pour tous les avatars, sauf l'avatar Système :
Le nom que vous attribuez à chaque TeSys™ island avec le paramètre Libellé nom dans l'onglet MON AVATAR, section PARAMÈTRES ÉQUIPEMENT de l'onglet Configuration de l'éditeur d'équipements TeSys_island, doit être référencé dans la bibliothèque avec l'entrée i_sDeviceName.
Le nom permet de sélectionner l'équipement sur les blocs fonction pour la gestion des équipements. Si le paramètre Libellé nom n'est pas configuré ou incorrectement configuré, le message d'erreur DeviceNotAvailable est émis. Toute modification de ce nom durant l'exécution du bloc fonction sera ignorée.

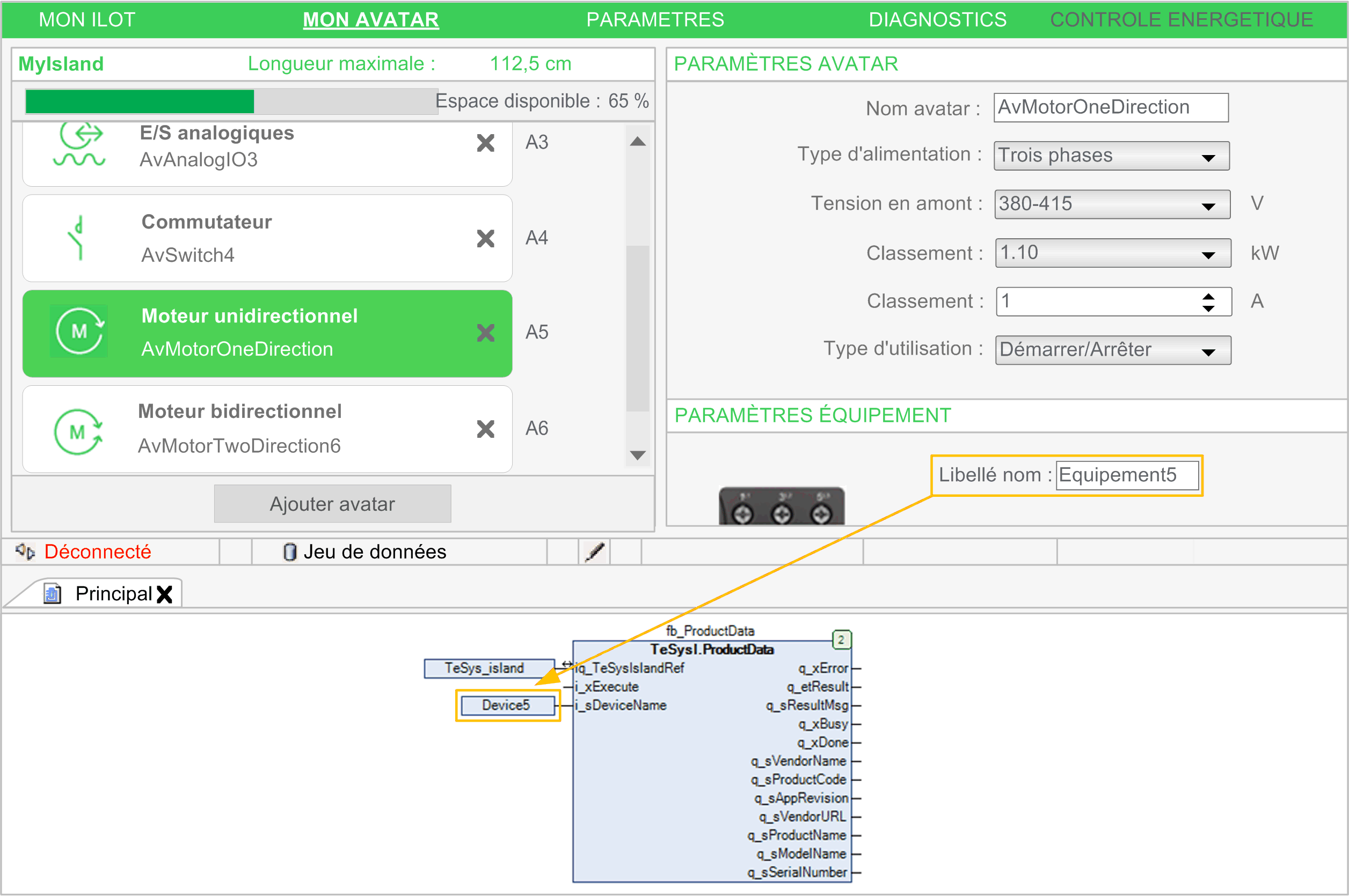

L'image ci-dessous représente un exemple de bloc fonction ProductData de gestion d'équipements qui est disponible pour tous les équipements, sauf le coupleur de bus (équipement système) :
Blocs fonction système qui référencent automatiquement le coupleur de bus
Contrairement aux blocs fonction décrits ci-dessus, les blocs fonction système ne requièrent pas de référence à avatars ou aux équipements.

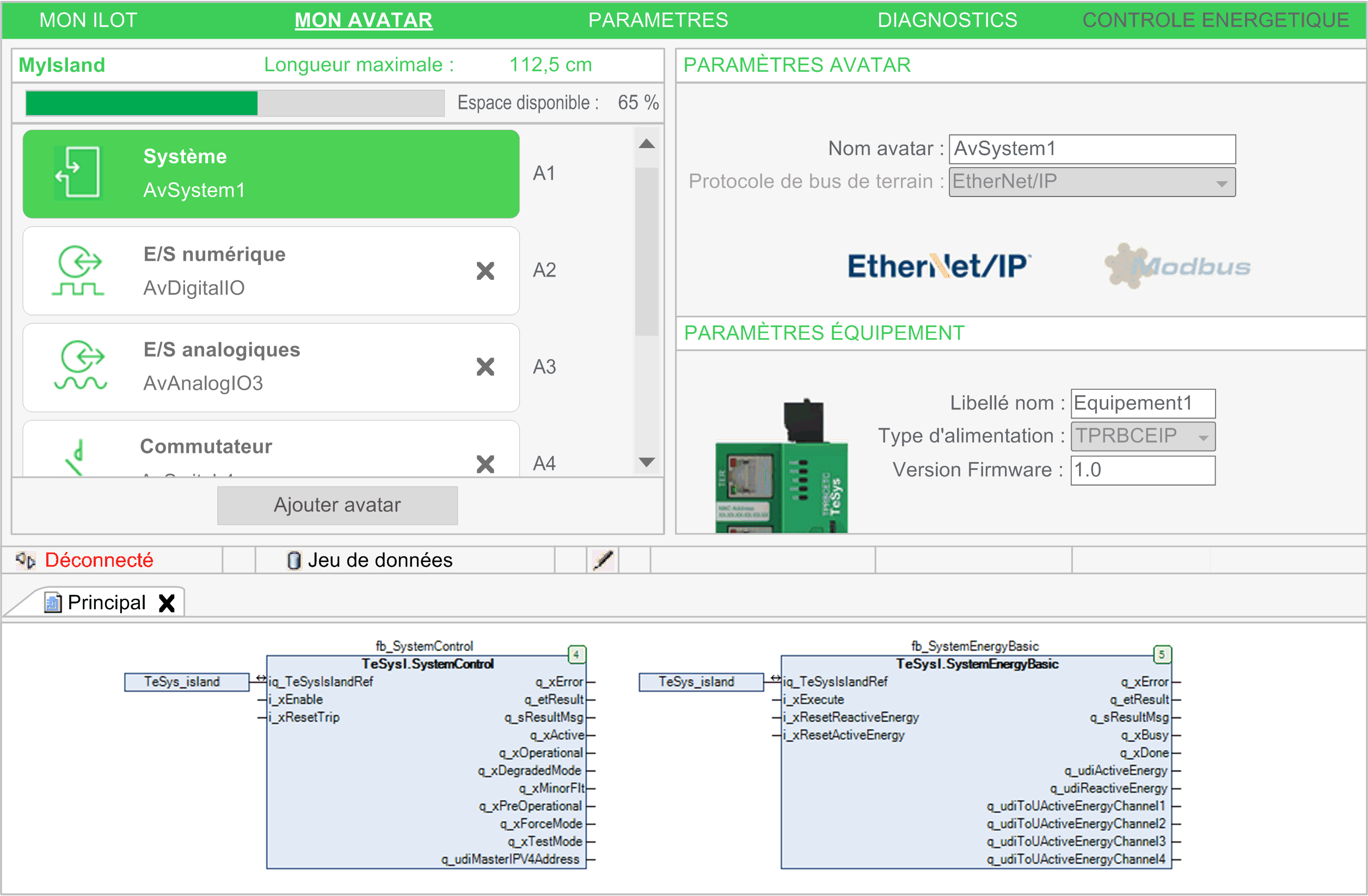

Les blocs fonction SystemControl et SystemEnergyBasic, par exemple, ne comportent pas d'entrée pour référencer avatars ou les équipements car ils sont directement liés au coupleur de bus (équipement système) :
