Affichage et éléments de réglage

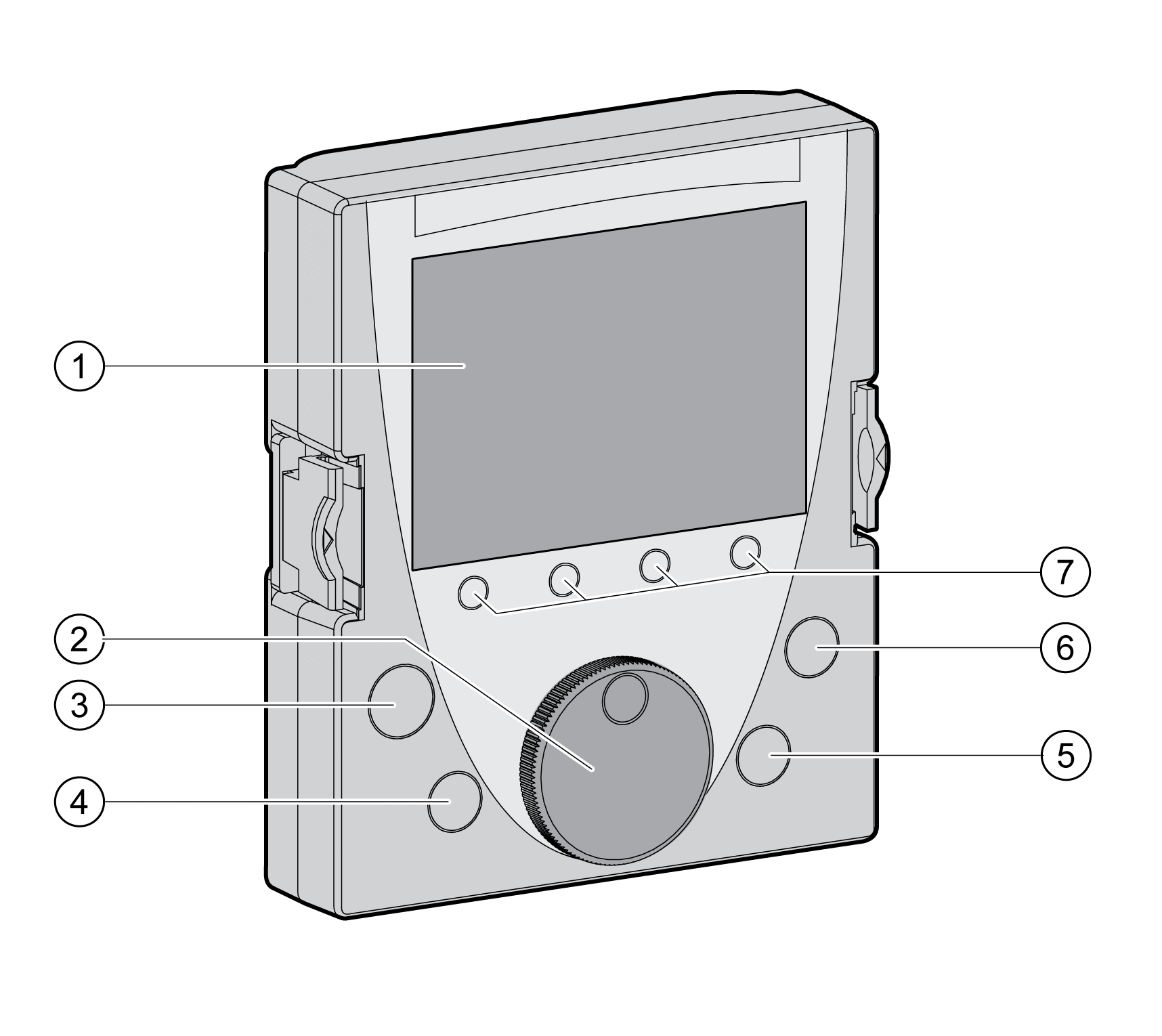

Le terminal graphique externe est un outil destiné à la mise en service de variateurs.
1 Tableau d'affichage
2 Bouton de navigation
3 Bouton STOP/RESET
4 Bouton RUN
5 Bouton FWD/REV
6 Bouton ESC
7 Touches de fonction F1 ... F4
En fonction de la version du micrologiciel du terminal graphique externe, les informations affichées peuvent être représentées différemment. Utilisez la version actuelle du micrologiciel.
Le champ d'affichage est divisé en 5 zones.

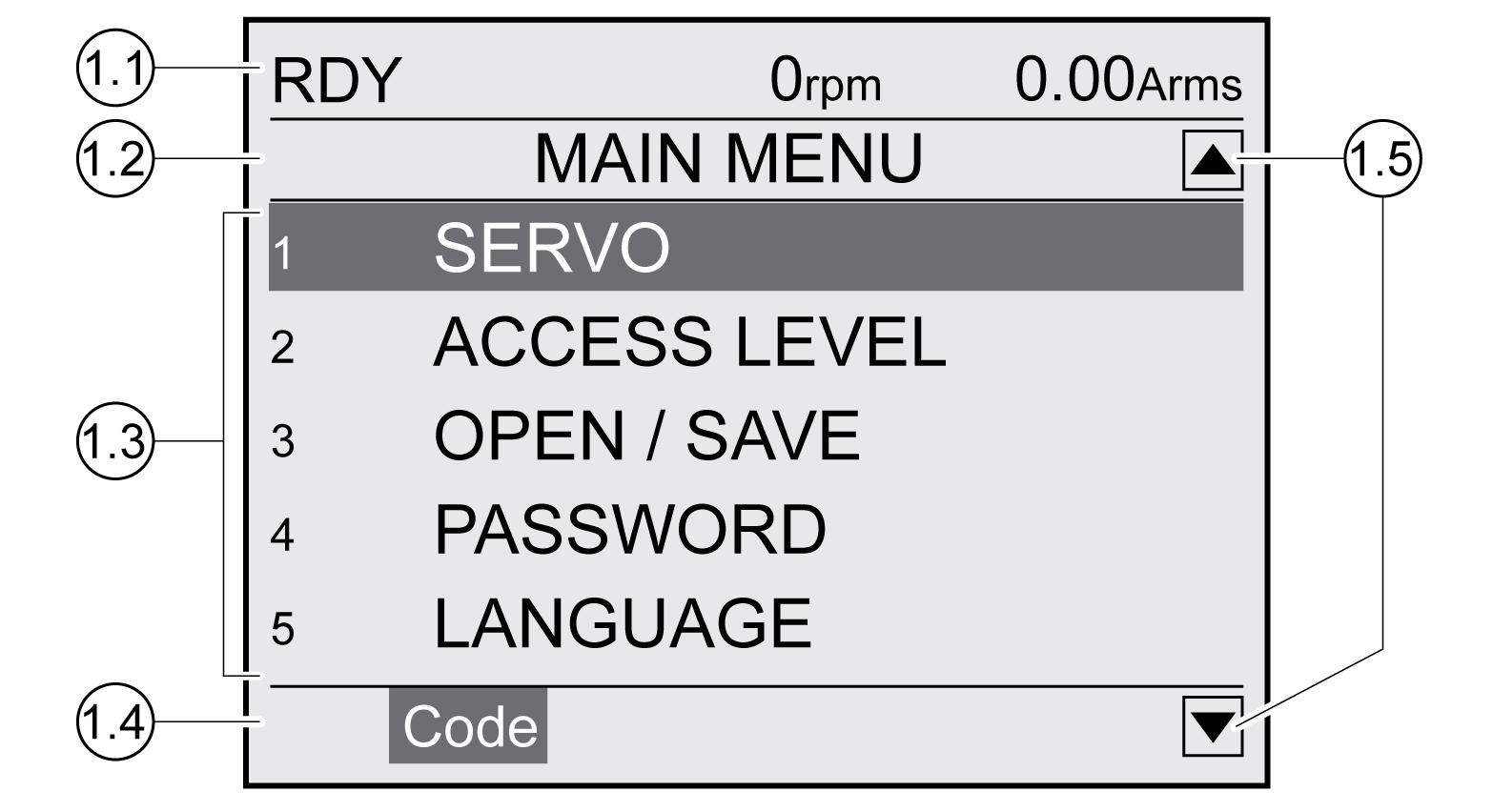

Champ d'affichage du terminal graphique externe (exemple en langue anglaise)
1,1 Informations d'état du variateur
1,2 Ligne de menu
1,3 Champ de données
1,4 Ligne de fonction
1,5 Zone de navigation
Informations d'état du variateur (1.1)
Dans cette ligne s'affiche l'état de fonctionnement, la vitesse instantanée et le courant instantané du moteur. En cas d'erreur, le code d'erreur s'affiche.
Le nom du menu s'affiche sur la ligne de menu.
Le champ de données peut continuer les informations suivantes et permet de modifier les valeurs :
oSous-menus
o Mode opératoire
oParamètres et valeurs de paramètres
oÉtat du déplacement
oMessages d'erreur
La ligne de fonction affiche la fonction qui est déclenchée par la touche de fonction correspondante. Exemple : la touche de fonction F1 permet d'afficher "Code". Si vous appuyez sur la touche F1, le nom IHM du paramètre affiché s'affiche.
Les flèches dans la zone de navigation indiquent que d'autres informations sont disponibles dans le sens de la flèche.
La rotation du bouton de navigation permet de sélectionner les niveaux de menu et les paramètres et d'incrémenter ou de décrémenter des valeurs. Valider la sélection en appuyant sur le bouton de navigation.
La touche STOP/RESET permet de terminer un déplacement avec Quick Stop.
La touche RUN permet de démarrer un déplacement.
La touche FWD/REV permet de modifier la direction du déplacement.
La touche ESC (Echap) permet de quitter les paramètres et les menus ou d'arrêter un déplacement. Lorsque des valeurs sont affichées, la touche ESC permet de revenir à la dernière valeur enregistrée.
Touches de fonction F1 ... F4 (7)
La ligne de fonction du champ d'affichage permet d'afficher la fonction qui est déclenchée par la touche de fonction.
