Exemple d'arrêt de catégorie 0
Utilisation sans module relais de sécurité ARRÊT D'URGENCE, arrêt de catégorie 0.

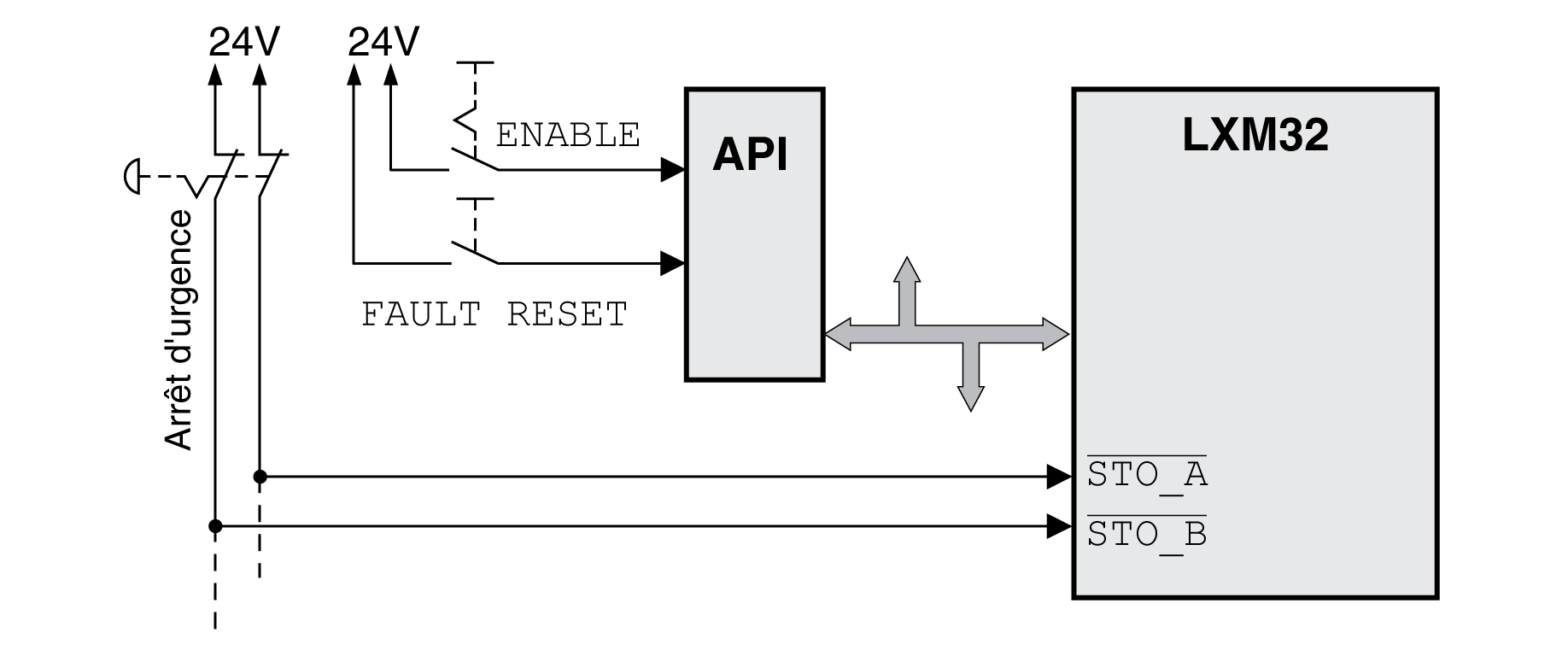

Exemple d'arrêt de catégorie 0
Dans cet exemple, l'activation de l'ARRÊT D'URGENCE entraîne un arrêt de catégorie 0.
La fonction de sécurité STO est déclenchée si les entrées de signaux présentent simultanément (décalage temporel inférieur à 1 s) un niveau 0. L'étage de puissance est désactivé et un message de classe d'erreur 3 est généré. Le moteur ne peut plus générer de couple.
Si, lors du déclenchement de la fonction de sécurité STO, le moteur ne se trouvait pas déjà l'arrêt, il décélère sous l'effet des forces physiques opérant à ce moment (force de gravité, frottement, etc.) jusqu'à ce qu'il s'arrête probablement.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'EQUIPEMENT |
|
Installez un frein de service séparé si votre application nécessite une décélération active de la charge. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Si la décélération et la charge potentielle du moteur ne correspondent pas à votre analyse des risques et des dangers, l'ajout d'un frein externe peut être nécessaire. Voir Frein de maintien et fonction de sécurité STO.
Exemple d'arrêt de catégorie 1
Utilisation avec module relais de sécurité ARRÊT D'URGENCE, arrêt de catégorie 1.
Exemple d'arrêt de catégorie 1 avec module relais de sécurité ARRÊT D'URGENCE externe Preventa XPS-AV
Dans cet exemple, l'activation de l'ARRÊT D'URGENCE entraîne un arrêt de catégorie 1.
Le module relais de sécurité ARRÊT D'URGENCE demande immédiatement (sans temporisation) un arrêt du variateur, par exemple avec la fonction "Halt". Après expiration de la temporisation configurée dans le module relais de sécurité ARRÊT D'URGENCE, ce dernier déclenche la fonction de sécurité STO.
La fonction de sécurité STO est déclenchée si les entrées de signaux présentent simultanément (décalage temporel inférieur à 1 s) un niveau 0. L'étage de puissance est désactivé et un message de classe d'erreur 3 est généré. Le moteur ne peut plus générer de couple.
Si la décélération et la charge potentielle du moteur ne correspondent pas à votre analyse des risques et des dangers, l'ajout d'un frein externe peut être nécessaire. Voir Frein de maintien et fonction de sécurité STO.
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'EQUIPEMENT |
|
Installez un frein de service séparé si votre application nécessite une décélération active de la charge. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
