Surveillance de la charge et de la surcharge (I2t)
On entend par "charge" la charge thermique de l’étage de puissance, du moteur et de la résistance de freinage.
La charge et la surcharge de chacun des composants sont surveillées en interne et on peut mettre en œuvre des paramètres pour permettre leur lecture.

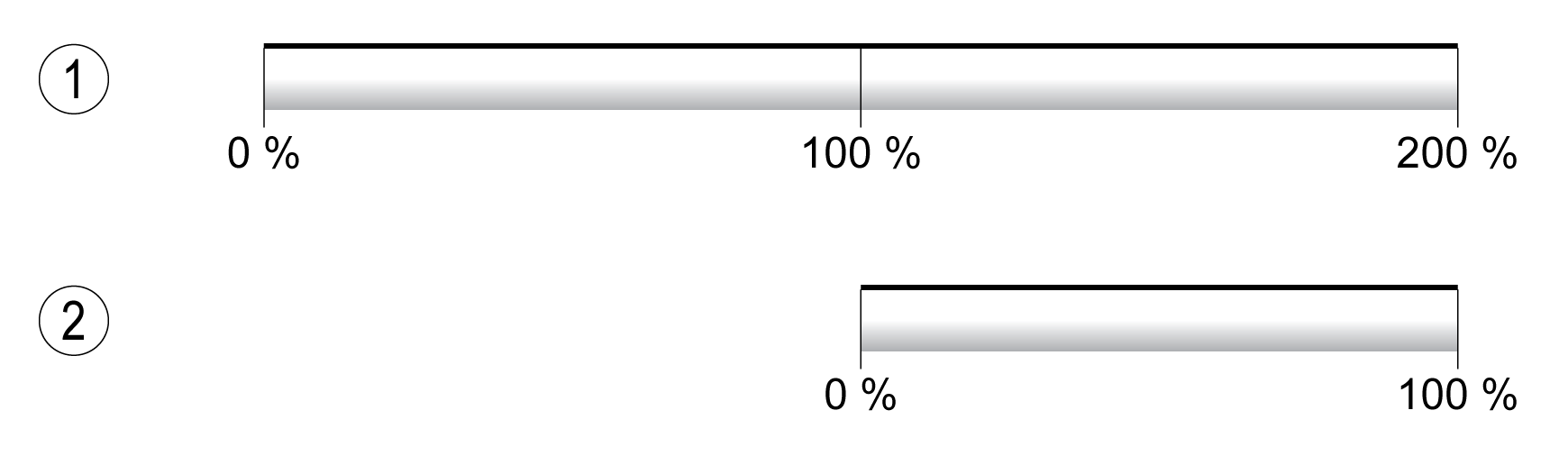

La surcharge commence à partir de 100 % de charge.
1 Charge
2 Surcharge
Les paramètres suivants permettent d'indiquer la charge :
|
Nom de paramètre Menu IMH Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
(Mon) (LdFP) |
Charge de l'étage de puissance. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7214 IDN P-0-3028.0.23 |
|
(Mon) (LdFM) |
Charge du moteur. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7220 IDN P-0-3028.0.26 |
|
(Mon) (LdFb) |
Charge de la résistance de freinage. La résistance de freinage configurée via le paramètre RESint_ext est surveillée. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7208 IDN P-0-3028.0.20 |
À 100 % de surcharge de l'étage de puissance ou du moteur, une limitation de courant interne s'active. À 100 % de surcharge de la résistance de freinage, la résistance de freinage est désactivée.
La surcharge et la valeur de pointe sont indiquées par les paramètres suivants :
|
Nom de paramètre Menu IMH Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
Surcharge de l'étage de puissance. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7240 IDN P-0-3028.0.36 |
|
|
Valeur de pointe de la surcharge de l'étage de puissance. Surcharge maximale de l'étage de puissance qui s'est produite dans les 10 dernières secondes. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7216 IDN P-0-3028.0.24 |
|
|
Surcharge du moteur (I2t). Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7218 IDN P-0-3028.0.25 |
|
|
Valeur de pointe de la surcharge du moteur. Surcharge maximale du moteur qui s'est produite dans les 10 dernières secondes. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7222 IDN P-0-3028.0.27 |
|
|
Surcharge de la résistance de freinage (I2t). La résistance de freinage configurée via le paramètre RESint_ext est surveillée. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7206 IDN P-0-3028.0.19 |
|
|
Valeur de pointe de la surcharge de la résistance de freinage. Surcharge maximale de la résistance de freinage qui s'est produite dans les 10 dernières secondes. La résistance de freinage configurée via le paramètre RESint_ext est surveillée. Type : décimal signé - 2 octets |
% - - - |
INT16 R/- - - |
Modbus 7210 IDN P-0-3028.0.21 |
