Raccordement d'entrées et de sorties logiques (CN6)
L'appareil dispose d'entrées et de sorties configurables. L'affectation standard et l'affectation configurable sont fonction du mode opératoire sélectionné. Vous trouverez de plus amples informations au chapitre Entrées et sorties logiques.
|
Blindage: |
- |
|
Paire torsadée : |
- |
|
TBTP : |
Obligatoire |
|
Structure des câbles : |
0,25 mm2, (AWG 22) |
|
Longueur maximale de câble: |
30 m (98.4 ft) |
|
Caractéristique |
Unité |
Valeur |
|---|---|---|
|
Section de raccordement |
mm2 (AWG) |
0,2 ... 1,0 (24 ... 16) |
|
Longueur dénudée |
mm (in) |
10 (0,39) |
|

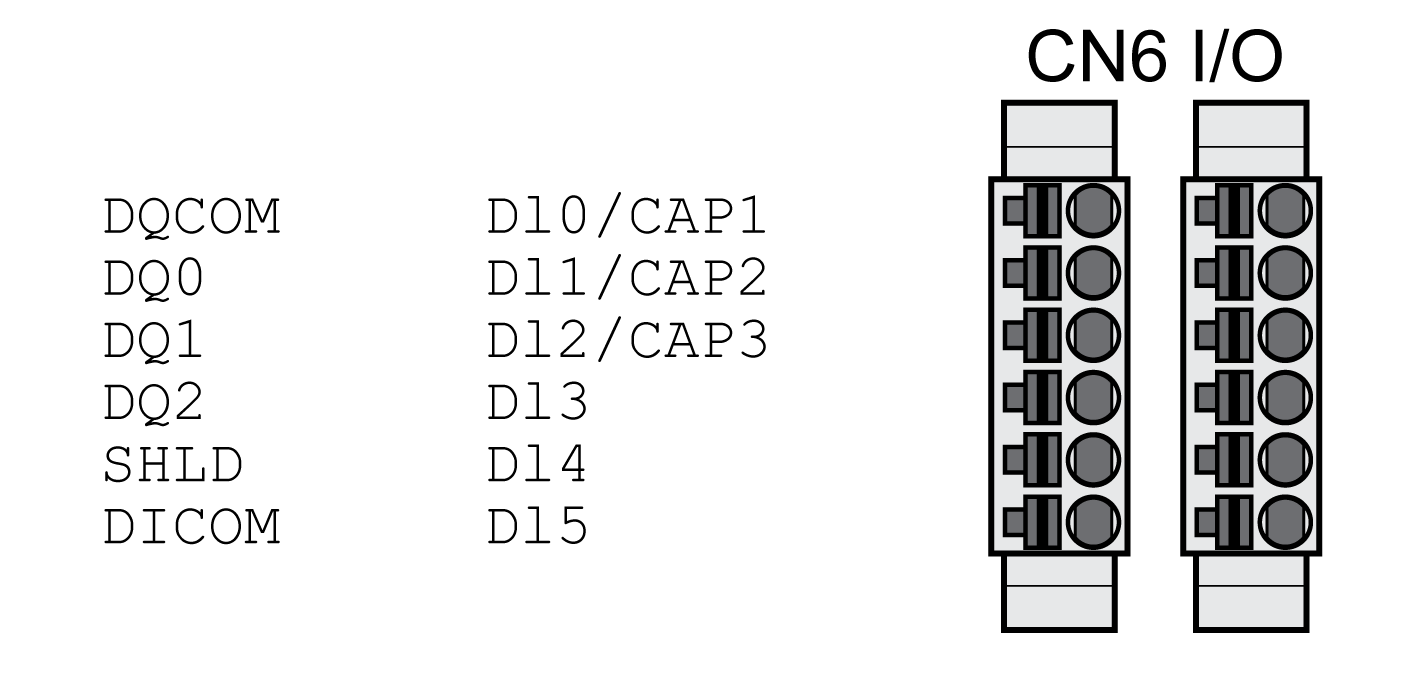

Signal |
Signification |
|---|---|
|
DQ_COM |
Potentiel de référence pour DQ0 ... DQ4 |
|
DQ0 |
Sortie logique 0 |
|
DQ1 |
Sortie logique 1 |
|
DQ2 |
Sortie logique 2 |
|
SHLD |
Connexion du blindage |
|
DI_COM |
Potentiel de référence pour DI0 ... DI5 |
|
DI0/CAP1 |
Entrée logique 0/Entrée Capture 1 |
|
DI1/CAP2 |
Entrée numérique 1/Entrée Capture 2 |
|
DI2/CAP3(1) |
Entrée logique 2/Entrée Capture 3(1) |
|
DI3 |
Entrée logique 3 |
|
DI4 |
Entrée logique 4 |
|
DI5 |
Entrée logique 5 |
|
(1) Disponible avec la version ≥RS03 du matériel |
|
Les connecteurs sont codés. Veuillez respecter l'agencement correct lors du branchement.
La configuration ainsi que l'affectation standard des entrées et des sorties figurent au chapitre Entrées et sorties logiques.
Raccordement des entrées/sorties logiques
oCâblez les bornes logiques sur CN6.
oMettez le blindage à la terre en SHLD.
oAssurez-vous que le verrouillage des connecteurs est correctement enclenché sur la carcasse.
