Course de référence sur le commutateur de référence en direction négative

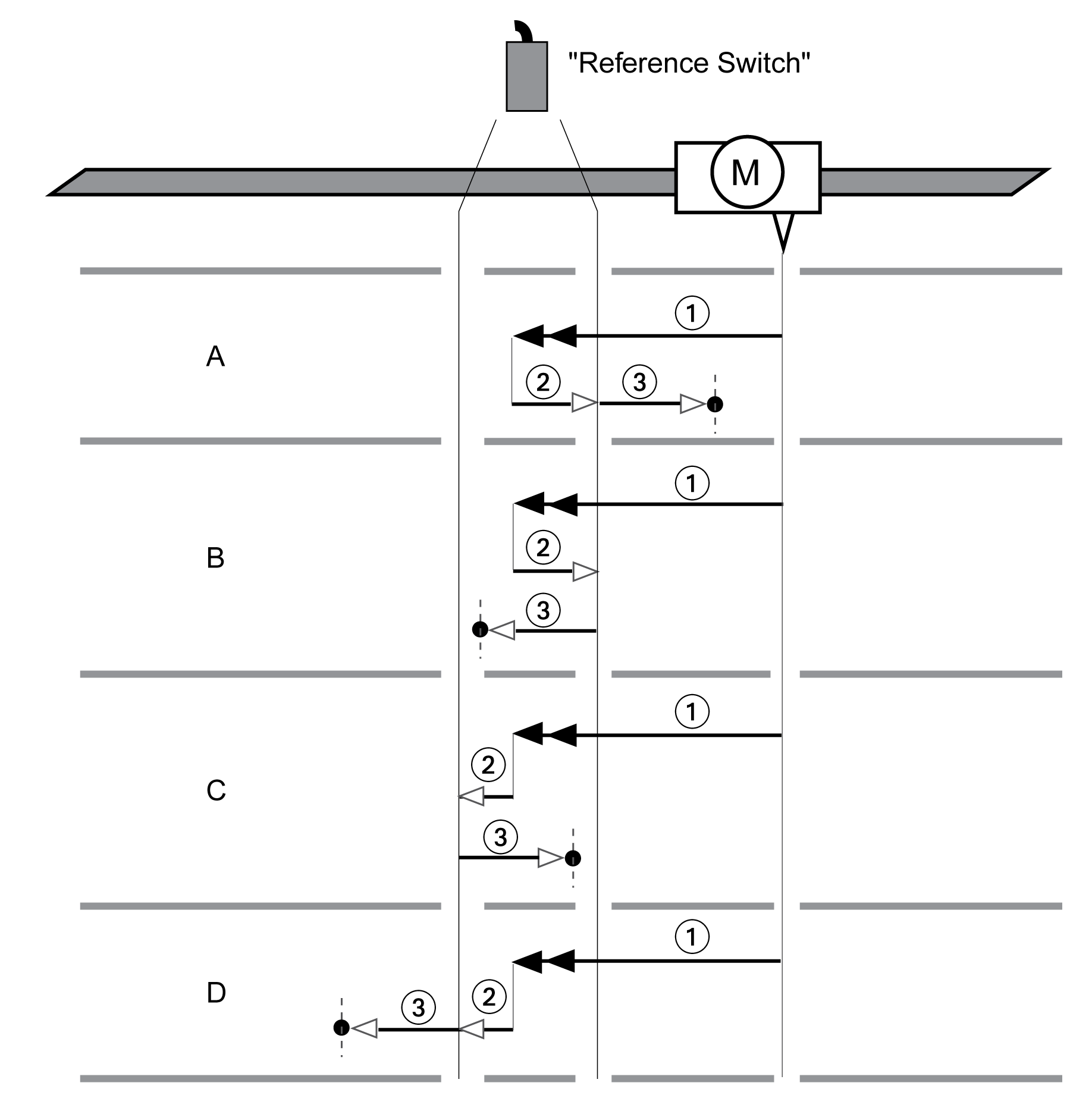

Le graphique suivant représente une course de référence sur le commutateur de référence en direction négative.

1 Déplacement sur le commutateur de référence à la vitesse HMv

2 Déplacement vers le point de commutation du commutateur de référence à la vitesse HMv_out

3 Déplacement sur l'impulsion d'indexation ou déplacement sur la distance par rapport au point de commutation à la vitesse HMv_out

Type A

Méthode 11 : déplacement sur l'impulsion d'indexation.

Méthode 27 : déplacement sur la distance vers le point de commutation.

Type B

Méthode 12 : déplacement sur l'impulsion d'indexation.

Méthode 28 : déplacement sur la distance vers le point de commutation.

Type C

Méthode 13 : déplacement sur l'impulsion d'indexation.

Méthode 29 : déplacement sur la distance vers le point de commutation.

Type D

Méthode 14 : déplacement sur l'impulsion d'indexation.

Méthode 30 : déplacement sur la distance vers le point de commutation.
