Configuration de la mise à l'échelle de la vitesse
La mise à l'échelle de la vitesse établit le rapport entre le nombre de rotations du moteur par minute et les unités-utilisateur [usr_v] nécessaires à ce régime.
La mise à l'échelle de la vitesse est indiquée sous forme de facteur de mise à l'échelle.

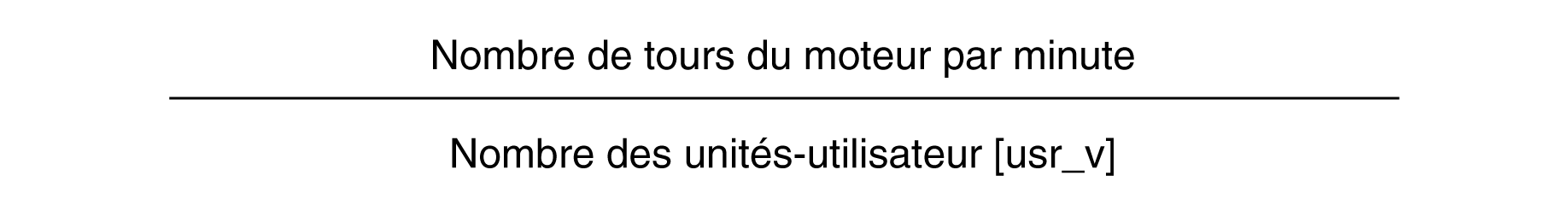

Dans le cas des moteurs rotatifs, le facteur de mise à l'échelle se calcule de la manière suivante :
Les réglages sortie usine sont les suivants :
o1 rotation du moteur correspond à 1 unité-utilisateur
|
Nom de paramètre Menu IMH Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
Mise à l'échelle de la vitesse : numérateur. Indication du facteur de mise à l'échelle :
Nombre de rotations du moteur [tr/min] -------------------------------------------------- Unité-utilisateur [usr_v]
La reprise d'une nouvelle mise à l'échelle s'effectue lors du transfert de la valeur de numérateur. Type : décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé. Les nouvelles valeurs sont prises en compte immédiatement. |
RPM 1 1 2 147 483 647 |
INT32 R/W par. - |
Modbus 1604 IDN P-0-3006.0.34 |
|
|
Mise à l'échelle de la vitesse : dénominateur. Pour obtenir une description, voir le numérateur (ScaleVELnum).
La reprise d'une nouvelle mise à l'échelle s'effectue lors du transfert de la valeur de numérateur. Type : décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé. |
usr_v 1 1 2 147 483 647 |
INT32 R/W par. - |
Modbus 1602 IDN P-0-3006.0.33 |
