Configuration de la mise à l'échelle de la rampe
La mise à l'échelle de la rampe établit le rapport entre la modification de la vitesse et les unités-utilisateur [usr_a] nécessaires à cet effet.

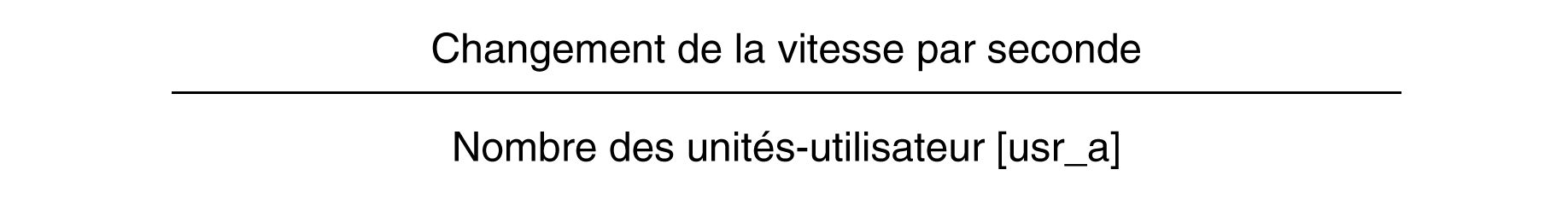

La mise à l'échelle de la rampe est indiquée sous forme de facteur de mise à l'échelle :
Les réglages sortie usine sont les suivants :
oLa modification de la vitesse du moteur d'1 rotation par seconde correspond à 1 unité-utilisateur
|
Nom de paramètre Menu IMH Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
Mise à l'échelle de la rampe : numérateur. Type : décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé. Les nouvelles valeurs sont prises en compte immédiatement. |
(1/min)/s 1 1 2 147 483 647 |
INT32 R/W par. - |
Modbus 1634 IDN P-0-3006.0.49 |
|
|
Mise à l'échelle de la rampe : dénominateur. Pour obtenir une description, voir le numérateur (ScaleRAMPnum).
La reprise d'une nouvelle mise à l'échelle s'effectue lors du transfert de la valeur de numérateur. Type : décimal signé - 4 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé. |
usr_a 1 1 2 147 483 647 |
INT32 R/W par. - |
Modbus 1632 IDN P-0-3006.0.48 |
