Alimentation de la commande 24 VCC
L'alimentation de la commande 24 VCC doit correspondre aux directives CEI 61131-2 (bloc d'alimentation standard TBTP) :
|
Caractéristique |
Unité |
Valeur |
|---|---|---|
|
Tension d'entrée |
Vdc |
24 (-15/+20 %)(1) |
|
Courant d'entrée (sans charge) |
A |
≤1(2) |
|
Ondulation résiduelle (Ripple) |
% |
<5 |
|
Courant d'appel |
|
Courant de charge du condensateur 1,8 mF |
|
(1) Pour le branchement de moteurs sans frein de maintien. Pour les moteurs avec frein de maintien : voir diagramme suivant. (2) Courant absorbé : frein de maintien non pris en compte. |
||
Alimentation de la commande 24 VCC en cas de moteur avec frein de maintien
Lorsqu'un moteur avec frein de maintien est branché, l'alimentation de la commande 24 VCC doit être adaptée conformément au type de moteur branché, à la longueur des câbles de moteur et à la section des conducteurs pour le frein de maintien. Le diagramme suivant prévaut pour les câbles moteur disponibles en tant qu'accessoires, voir chapitre Accessoires et pièces de rechange. Vous trouverez sur le diagramme la tension nécessaire sur CN2 comme alimentation de la commande pour ouvrir le frein de maintien. La tolérance de tension est de ±5 %.

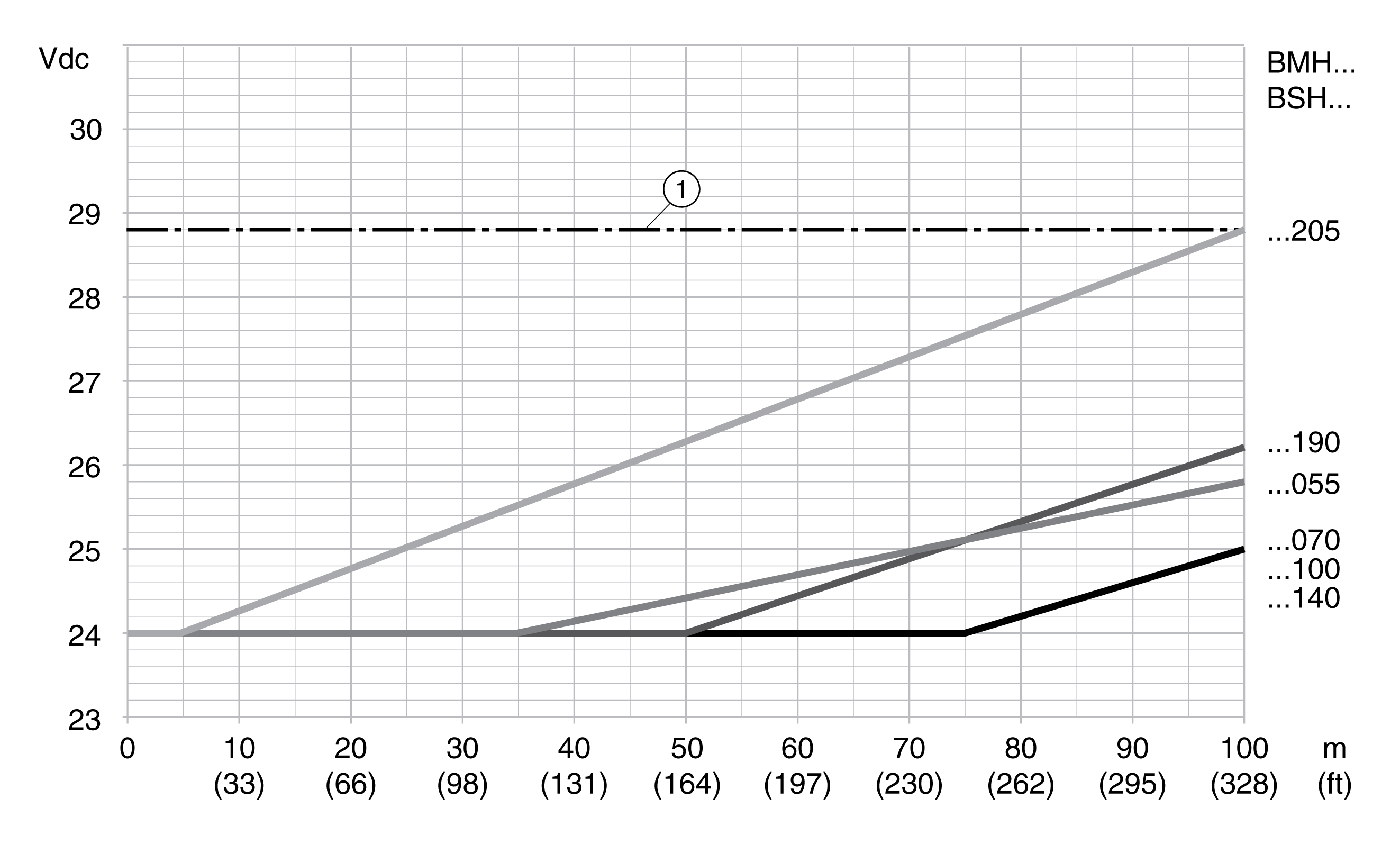

Alimentation de la commande 24 VCC pour moteur avec frein de maintien : la tension dépend du type de moteur, de la longueur des câbles moteur et de la section des conducteurs.
1 Tension maximale de l'alimentation de la commande 24 VCC
