Paramètres de l’interface BISS
La transmission via le protocole BISS requiert que les données soient disponibles sous la forme de données de position pures. Les données peuvent être transmises au format Binaire ou Gray.
Le paramètre ENCDigBISSCoding permet de régler le codage de position.
|
Nom de paramètre Menu IMH Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
Codage de position codeur BISS. 0 / binary: Binary coding 1 / gray : codage au format Gray Ce paramètre définit le type de codage des données de position d'un codeur BISS. Type : décimal non signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé. Les nouvelles valeurs seront prises en compte après le prochain redémarrage. |
- 0 0 1 |
UINT16 R/W par. - |
Modbus 21012 IDN P-0-3082.0.10 |

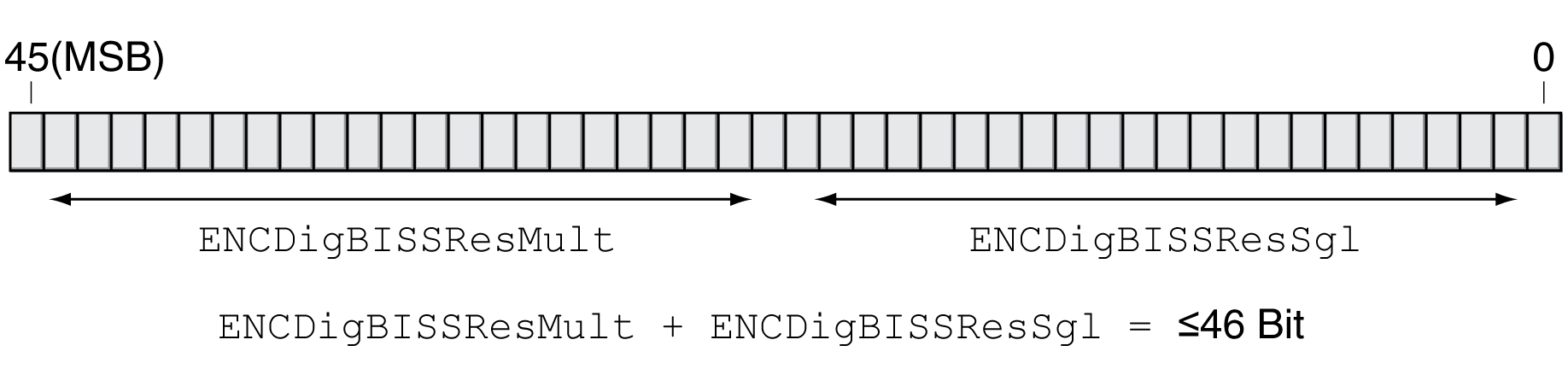

Les paramètres ENCDigBISSResSgl et ENCDigBISSResMult permettent de définir la résolution. Ensemble, les valeurs de ces paramètres ne doivent pas dépasser 46 bits.
|
Nom de paramètre Menu IMH Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
Résolution BISS monotour. Ce paramètre est uniquement important pour le codeur BISS (monotour et multitour). Exemple : si ENCDigBISSResSgl est réglé sur 13, un codeur BISS avec résolution monotour de 2^13 = 8192 incréments doit être utilisé. Lorsqu'un codeur multitour est utilisé, la somme ENCDigBISSResMult + ENCDigBISSResSgl doit être inférieure ou égale à 46 bits. Type : décimal non signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé. Les nouvelles valeurs seront prises en compte après le prochain redémarrage. |
: 8 13 25 |
UINT16 R/W par. - |
Modbus 21008 IDN P-0-3082.0.8 |
|
|
Résolution multitour BISS. Ce paramètre est uniquement important pour le codeur BISS (monotour et multitour). Si un codeur BISS monotour est utilisé, ENCDigBISSResMult doit être réglé sur 0. Exemple : lorsque ENCDigBISSResMult est réglé sur 12, le nombre de rotations du codeur utilisé doit être de 2^12 = 4096. La somme ENCDigBISSResMult + ENCDigBISSResSgl doit être inférieure ou égale à 46 bits. Type : décimal non signé - 2 octets Accès en écriture via Sercos : CP2, CP3, CP4 Une modification de ce réglage n'est possible que lorsque l'étage de puissance est désactivé. Les nouvelles valeurs seront prises en compte après le prochain redémarrage. |
: 0 0 24 |
UINT16 R/W par. - |
Modbus 21010 IDN P-0-3082.0.9 |
