Interface pour les capteurs à effet Hall

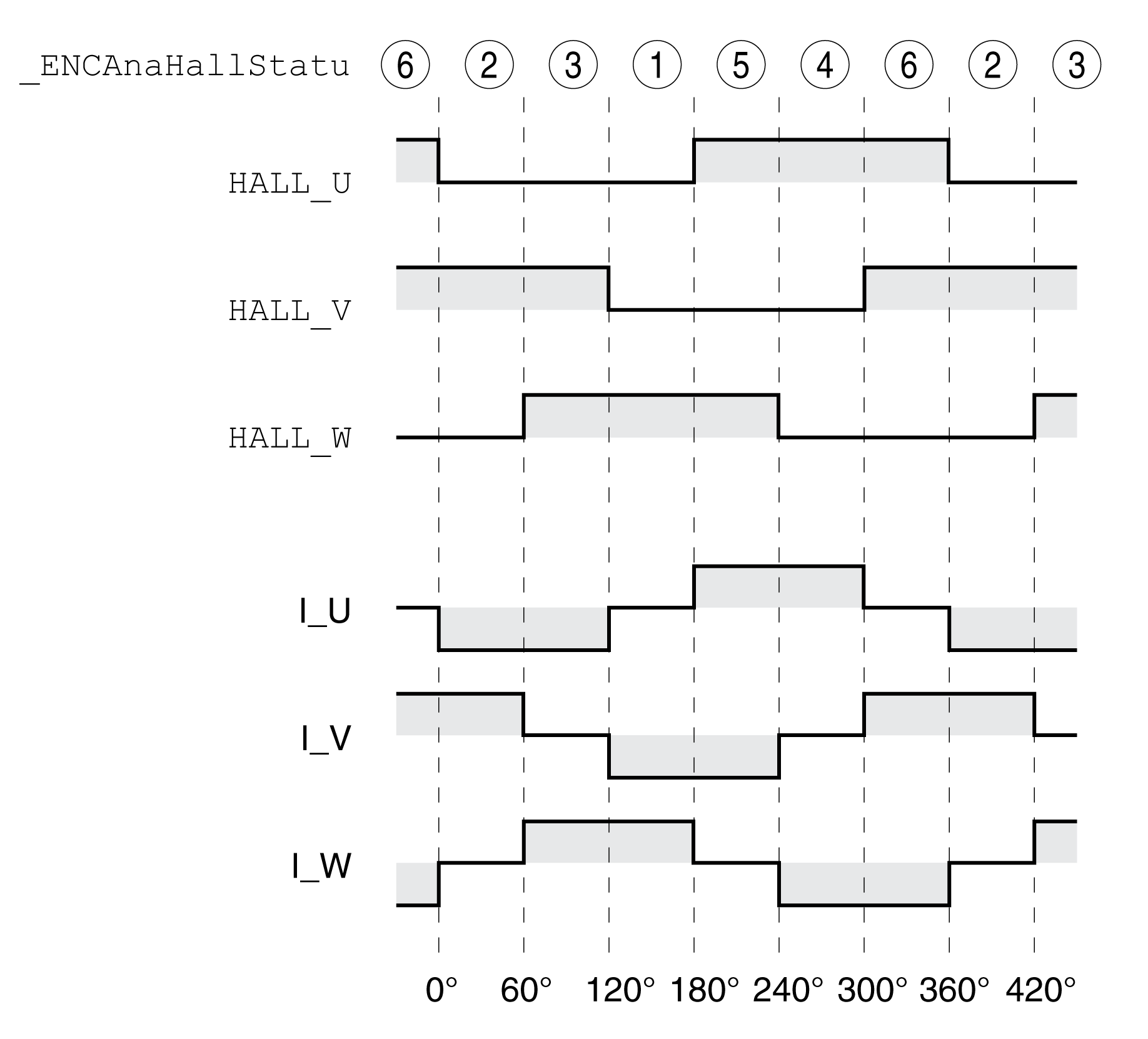

La séquence des signaux de capteur à effet Hall doit correspondre au motif 2 - 3 - 1 - 5 - 4 - 6, tel qu’il figure dans la figure suivante.
Les codeurs de moteurs tiers peuvent générer un motif différent, même si les désignations HALL_U, HALL_V et HALL_W sont utilisées. Dans ce cas, les broches de codeur HALL_U, HALL_V et HALL_W doivent être câblés différemment.
Observez et notez les valeurs du paramètre _ENCAnaHallStatu dans le logiciel de mise en service pour une rotation de l'arbre du moteur dans le sens positif du mouvement. Le sens de rotation est positif si l'axe du moteur tourne dans le sens des aiguilles d'une montre et que vous regardez l’extrémité de l’arbre du moteur proéminent.
La séquence notée doit correspondre au motif 2 - 3 - 1 - 5 - 4 - 6.
|
Nom de paramètre Menu IMH Dénomination IHM |
Description |
Unité Valeur minimale Réglage d'usine Valeur maximale |
Type de données R/W Persistant Expert |
Adresse de paramètre via bus de terrain |
|---|---|---|---|---|
|
Séquence de signaux de capteur à effet Hall de codeur analogique. Ce paramètre permet de lire la séquence de signaux de capteur à effet Hall d'un codeur analogique avec l'interface "SinCos 1Vpp (avec Hall)". Type : décimal non signé - 2 octets |
- 0 - 7 |
UINT16 R/- - - |
Modbus 20742 IDN P-0-3081.0.3 |
Si la séquence notée est différente, adaptez le câblage du capteur à effet Hall :
oPour la séquence 4 - 5 - 1 - 3 - 2 - 6 : remplacez les signaux à effet Hall HALL_U par HALL_V.
oPour la séquence 1 - 3 - 2 - 6 - 4 - 5 : remplacez les signaux à effet Hall HALL_V par HALL_W.
oPour la séquence 4 - 6 - 2 - 3 - 1 - 5 : intervertissez les signaux à effet Hall HALL_U par HALL_W, HALL_V par HALL_U et HALL_W par HALL_V.
NOTE : Si la séquence notée ne figure pas ci-dessus, votre capteur à effet Hall n’est pas pris en charge.
