L'option Poulie entraînée par courroie vous permet de concevoir un entraînement par courroie plate dans votre application.
Le cas de charge Poulie entraînée par courroie vous permet de spécifier les paramètres décrits dans le tableau :
1 Arbre d'entrée
2 Mouvement rotatif au niveau de l'arbre d'entrée
3 Poulie d'entraînement
4 Poulie entraînée
5 Arbre de sortie
6 Mouvement rotatif au niveau de l'arbre de sortie
|
Paramètre |
Description |
Quantité physique |
|---|---|---|
|
Diamètre de la poulie d'entraînement |
Diamètre de la poulie connectée au moteur. Le diamètre de la poulie d'entraînement détermine le rapport de transmission. |
Longueur |
|
Moment d'inertie de la poulie d'entraînement |
Moment d'inertie de la poulie connectée au moteur. |
Moment d'inertie |
|
Diamètre de la poulie entraînée |
Diamètre de la poulie entraînée par la courroie. |
Longueur |
|
Moment d'inertie de la poulie entraînée |
Moment d'inertie de la poulie entraînée par la courroie. |
Moment d'inertie |
|
Masse de la courroie |
Masse de la courroie. |
Masse |
|
Moment d'inertie des rouleaux supplémentaires |
Moment d'inertie des éléments supplémentaires, comme des galets ou des galets de déviation supplémentaires sans l'inertie de la charge, du galet d'entraînement et du galet entraîné. Les rouleaux supplémentaires ne figurent pas dans la figure située au-dessus de ce tableau. |
Moment d'inertie |
|
Efficacité |
Niveau d'efficacité de la poulie entraînée par la courroie. |
Efficacité |
|
Couple de frottement cinétique |

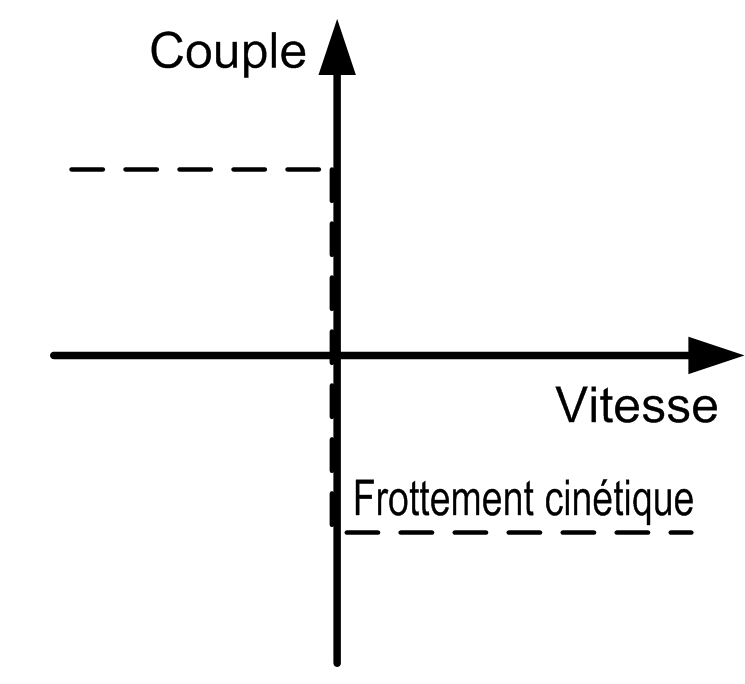

Couple appliqué à l'arbre d'entrée. Ce paramètre peut avoir une valeur positive ou nulle. Pendant le mouvement (vitesse non nulle), ce couple s'exerce dans le sens opposé à celui du mouvement. La valeur absolue du couple pendant le mouvement est constante, indépendante de la vitesse. A l'immobilité (vitesse nulle), ce couple est sans effet. Le frottement cinétique entre deux corps solides est un exemple caractéristique de ce type de couple.
|
Couple |
|
Couple de frottement visqueux |

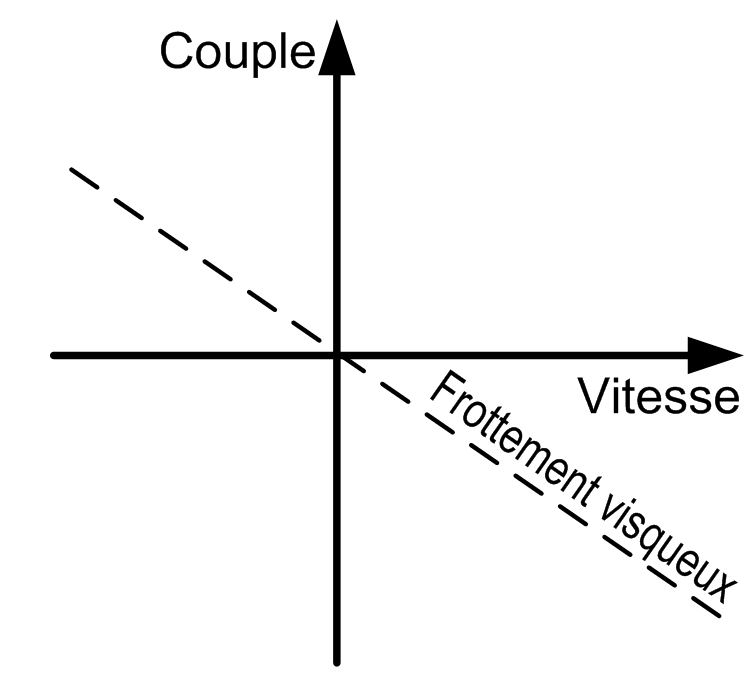

Couple supplémentaire dépendant de la vitesse, au niveau de l'arbre d'entrée. Ce paramètre peut avoir une valeur positive ou nulle. La valeur absolue du couple est proportionnelle à celle de la vitesse. Le couple s'exerce dans le sens opposé à celui du mouvement. Le frottement d'un fluide génère un couple de frottement visqueux.
|
Couple en fonction de la vitesse |
