Diamètre du rouleau d'entraînement

Diamètre du rouleau connecté au moteur.

Le diamètre du rouleau d'entraînement détermine le rapport de transmission entre le mouvement linéaire de la charge et le mouvement rotatif de l'arbre d'entrée.

Longueur

Masse de la charge

Masse du matériau déplacé.

Masse

Masse de la courroie

Masse de la courroie.

Masse

Moment d'inertie du rouleau d'entraînement

Moment d'inertie du rouleau connecté au moteur.

Moment d'inertie

Moment d'inertie du rouleau entraîné

Moment d'inertie du rouleau entraîné.

En général, Motion Sizer suppose que le rouleau d'entraînement et le rouleau entraîné ont le même diamètre. Si le diamètre des deux rouleaux est différent, vous devez prendre en compte le rapport de transmission. Pour ce faire, divisez l'inertie par le carré du rapport de diamètre des rouleaux, selon l'équation suivante :

J = J_{Rouleau entraîné} / (d_{Rouleau entraîné} / d_{Rouleau d'entraînement})²

J Moment d'inertie à calculer si le rouleau d'entraînement et le rouleau entraîné n'ont pas le même diamètre

J_{Rouleau entraîné} Moment d'inertie du rouleau entraîné

d_{Rouleau entraîné} Diamètre du rouleau entraîné

d_{Rouleau d'entraînement} Diamètre du rouleau d'entraînement

Moment d'inertie

Moment d'inertie des rouleaux supplémentaires

Moment d'inertie des éléments supplémentaires, comme des galets ou des galets de déviation supplémentaires sans l'inertie de la charge, du galet d'entraînement et du galet entraîné. Les rouleaux supplémentaires ne figurent pas dans la figure située au-dessus de ce tableau.

En général, Motion Sizer suppose que le rouleau d'entraînement et les rouleaux supplémentaires ont le même diamètre. Si le diamètre du rouleau d'entraînement est différent de celui des rouleaux supplémentaires, vous devez prendre en compte le rapport de transmission. Pour ce faire, divisez l'inertie par le carré du rapport de diamètre des rouleaux, selon l'équation suivante :

J = J_{Rouleau supplémentaire} / (d_{Rouleau supplémentaire} / d_{Rouleau d'entraînement})²

J Moment d'inertie à calculer si le rouleau d'entraînement et les rouleaux supplémentaires n'ont pas le même diamètre

J_{Rouleau supplémentaire} Moment d'inertie du rouleau supplémentaire

d_{Rouleau entraîné} Diamètre du rouleau supplémentaire

d_{Rouleau d'entraînement} Diamètre du rouleau d'entraînement

Moment d'inertie

Force de frottement cinétique

Couple appliqué à l'arbre d'entrée.

Ce paramètre peut avoir une valeur positive ou nulle.

Pendant le mouvement (vitesse non nulle), ce couple s'exerce dans le sens opposé à celui du mouvement. La valeur absolue du couple pendant le mouvement est constante, indépendante de la vitesse.

A l'immobilité (vitesse nulle), ce couple est sans effet.

Le frottement cinétique entre deux corps solides est un exemple caractéristique de ce type de couple.

Force

Force constante supplémentaire

Force supplémentaire statique au niveau de l'arbre d'entrée.

La valeur peut être positive, négative ou nulle. Une valeur positive indique que la force s'applique dans le sens positif de la charge. Une valeur négative indique que la force s'applique dans le sens négatif de la charge.

La valeur absolue et le sens de la force sont constants et s'appliquent pendant le mouvement et l'immobilité. Ils sont indépendants de la vitesse.

Une charge suspendue, par exemple, exerce une force constante supplémentaire.

Force

Force de frottement visqueux

Force supplémentaire dépendant de la vitesse, au niveau de l'arbre d'entrée.

Ce paramètre peut avoir une valeur positive ou nulle.

La valeur absolue de la force est proportionnelle à celle de la vitesse. La force s'exerce dans le sens opposé à celui du mouvement.

Le frottement d'un fluide génère une force de frottement visqueux.

Force en fonction de la vitesse

Angle d'inclinaison

Angle d'inclinaison de la courroie en degrés (–90° à +90°).

Une valeur positive incline la courroie vers le haut, c'est-à-dire dans le sens inverse de la force de gravité. Ceci augmente la force requise pour déplacer la charge.

Une valeur négative incline la courroie vers le bas. Ceci réduit la force requise pour déplacer la charge.

Angle

Profil de mouvement sélectionné

Profil de mouvement utilisé comme base pour les calculs concernant cet axe.

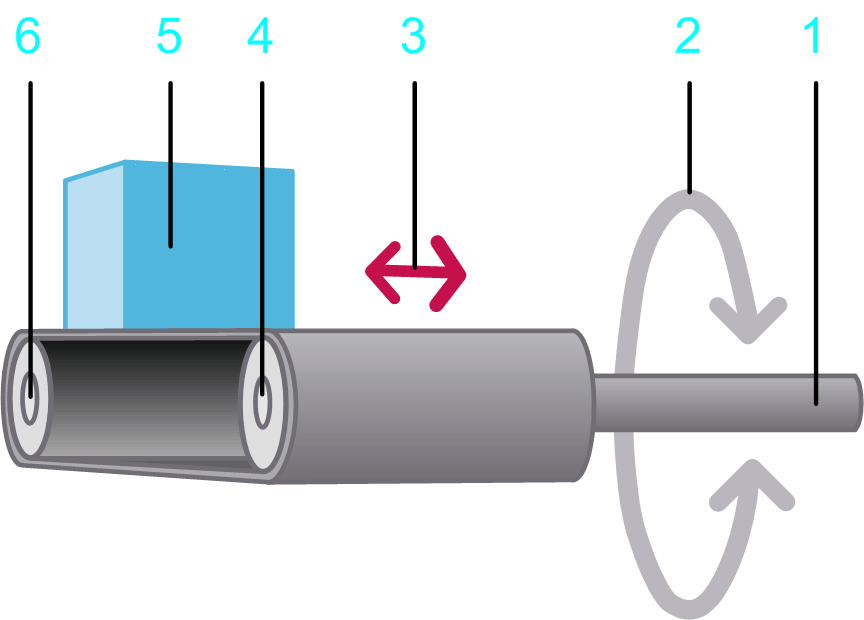

Le profil de mouvement du cas de charge Courroie décrit un mouvement linéaire de la charge (élément n°5 dans la figure au-dessus de ce tableau).

Mouvement linéaire

Profil de charge sélectionné

Profil de charge utilisé en combinaison avec un autre diagramme de mouvement pour définir une charge supplémentaire. Il vous permet de définir une charge exercée sur un axe asservi pendant des séquences de mouvement spécifiques.

Force
