Cavaliers de montage des unités Rack iPC Universal et Optimized

Présentation

Vous pouvez configurer les unités Rack iPC Universal et Optimized en fonction des besoins de votre application à l'aide des cavaliers.

NOTE : des pinces à becs pointus peuvent être utiles pour manipuler les cavaliers.

Cavaliers et connecteurs

Les connecteurs situés sur la carte-mère de l'unité Rack iPC la relient à des unités externes, comme des disques durs et un clavier. De plus, la carte possède plusieurs cavaliers permettant de configurer votre système pour votre application. Les tableaux ci-dessous indiquent la fonction de chacun des cavaliers et connecteurs de la carte. Les sections suivantes de ce chapitre fournissent des instructions sur la configuration des cavaliers.

Cette figure montre les cavaliers et connecteurs des unités Rack iPC Universal et Optimized :





Ce tableau décrit les cavaliers des unités Rack iPC Universal et Optimized, ainsi que leur fonction :

Effacement du CMOS

La carte-mère de l'unité Rack iPC contient un cavalier capable d'effacer les données du CMOS et de réinitialiser les informations du BIOS. Normalement, ce cavalier doit être réglé avec les broches 1-2 fermées. Si vous souhaitez réinitialiser les données du CMOS, réglez CMOS1 avec les broches 2-3 fermées pendant quelques secondes, puis reconfigurez le cavalier avec les broches 1-2 fermées. Cette procédure rétablit la configuration par défaut du CMOS.

Ce tableau indique les données concernant l'effacement du CMOS :

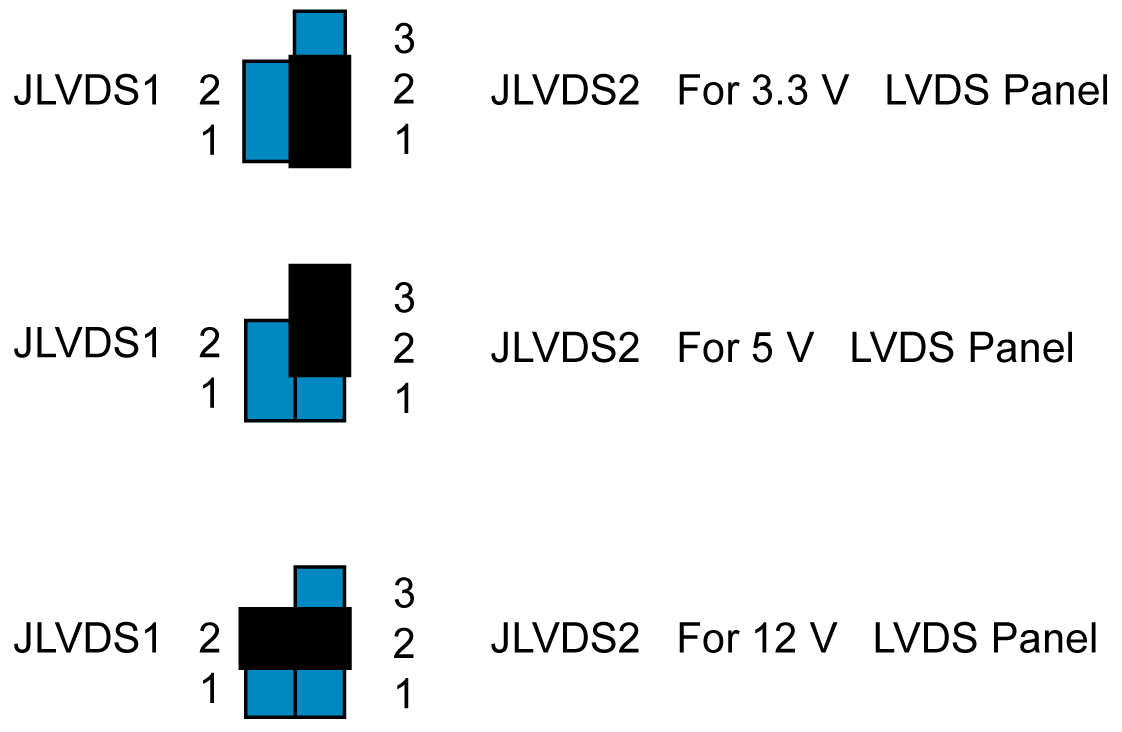

JLVDS1-2 : sélecteur d'alimentation 3,3 V/5 V/12 V de l'écran LCD

Ce tableau indique comment sélectionner l'alimentation de l'écran LCD :





JUSBPWR1-4 (connecteur de sélection de l'alimentation USB)

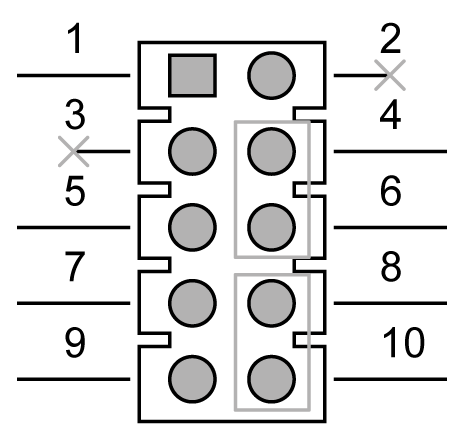

La figure ci-dessous présente le connecteur de sélection de l'alimentation USB :





Réglage par défaut : broches 2-3 (+5 V)

Ce tableau décrit le connecteur de sélection de l'alimentation USB :

Ports série COM3

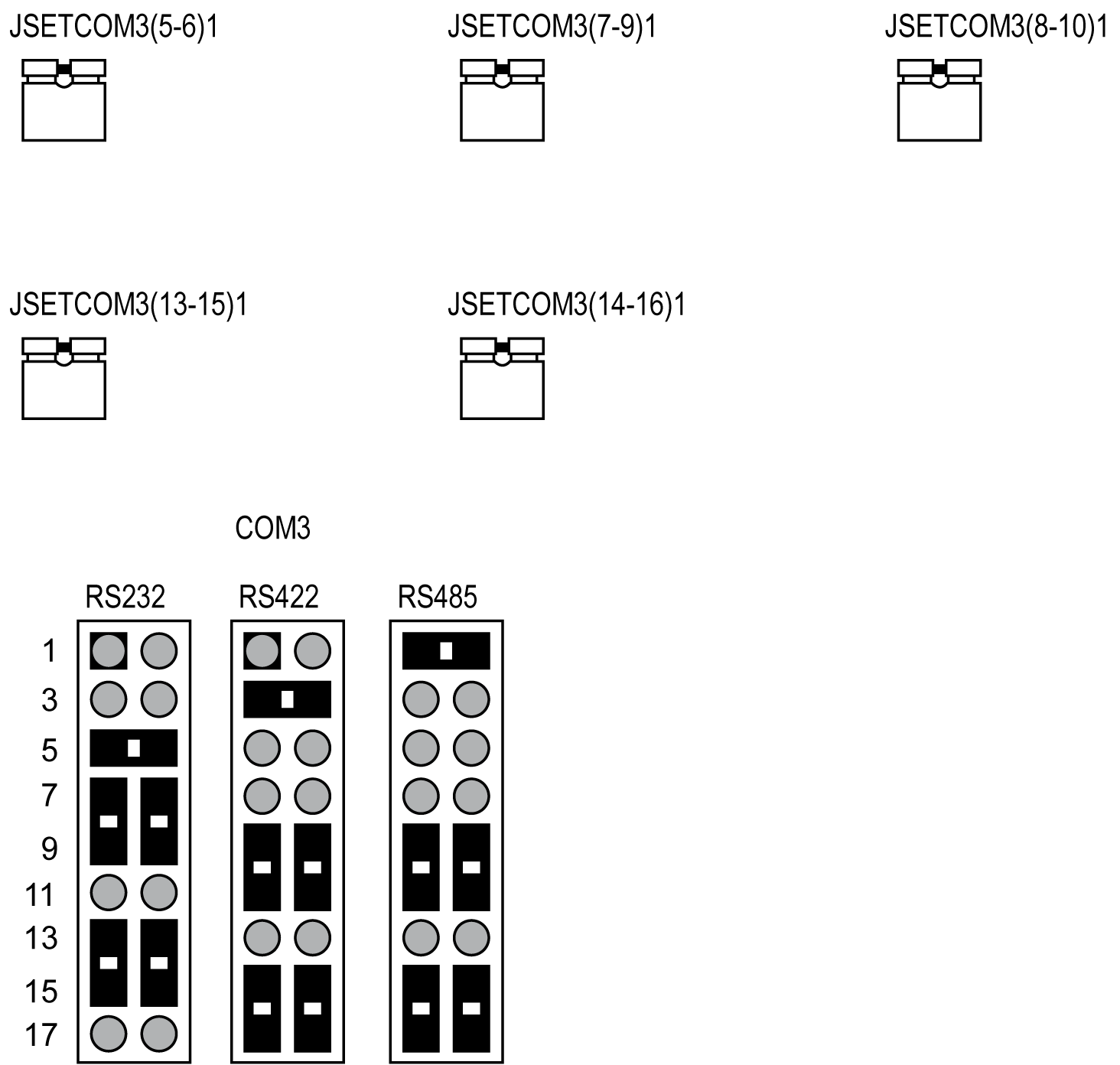

La figure ci-dessous présente le connecteur de sélection de COM3 :





PSON1 : sélecteur de mode ATX/AT

Ce tableau décrit le sélecteur de mode ATX/AT :

Affichage du temporisateur du chien de garde et alarme OBS

Ce tableau décrit l'option d'alarme et d'affichage du temporisateur :





Sélecteur du mode de mise à jour de ME dans le BIOS

Le cavalier JME1 permet aux utilisateurs de choisir entre la mise à jour libre du BIOS sans protection avec l'outil ADVSPI et la mise à jour avec protection.

* En mode par défaut (Production), le BIOS n'est pas protégé. Le réglage du contrôle d'accès à la région maîtresse est FF. Les utilisateurs peuvent mettre à jour l'ensemble du BIOS avec l'outil ADVSPI. La fonction est identique à celle du mode Fabrication. La fonction ME (Management Engine) du BIOS conserve la liaison/le contrôle à distance. Le cavalier est réglable en mode d'alimentation CA désactivé, mais pas en mode Veille.

En mode Production avec protection du BIOS, le contrôle d'accès à la région maîtresse est Read : 0B, Write : 0A. Les utilisateurs ne peuvent pas mettre à jour le micrologiciel ME du BIOS librement. La fonction ME (Management Engine) du BIOS conserve la liaison/le contrôle à distance. Ce réglage est réservé aux requêtes de projet OEM. Le cavalier est réglable en mode d'alimentation CA désactivé, mais pas en mode Veille.

En mode Fabrication, le BIOS n'a aucune fonction de protection. Le réglage du contrôle d'accès à la région maîtresse est FF. Les utilisateurs peuvent mettre à jour l'ensemble du BIOS avec l'outil ADVSPI. Cependant la fonction ME du BIOS ne conserve pas la liaison/le contrôle à distance après la mise à jour du BIOS.

Capteur d'ouverture du châssis

La carte-mère de l'unité Rack iPC contient un cavalier qui fonctionne comme un capteur d'ouverture du châssis. L'alarme sonore de la carte-mère se déclenche en cas d'ouverture du châssis.

Tableau de routage du bus PCI

Clips de cavalier de montage

Réglage du cavalier

Ce tableau décrit le réglage de l'alimentation LVDS (Low Voltage Differential Signaling) :

Ce tableau décrit le réglage du paramètre d'effacement du CMOS :
