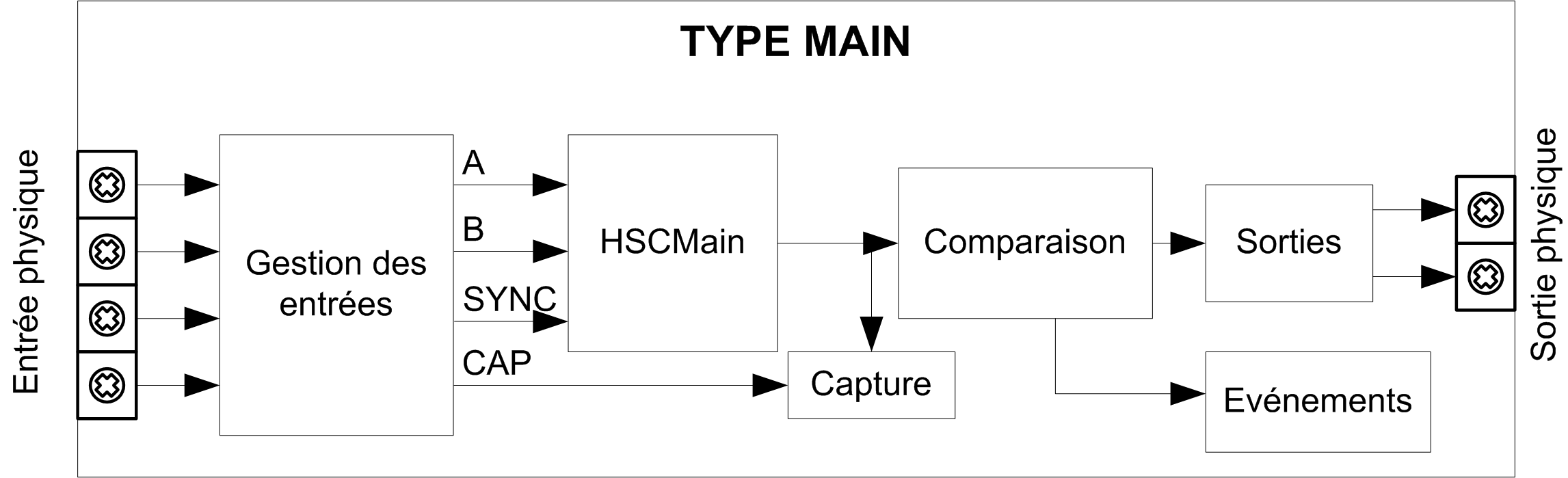

Le schéma suivant présente le type Principal en mode Large libre :
A et B sont les entrées de comptage du compteur.
CAP est l'entrée de capture du compteur.
SYNC est l'entrée de synchronisation du compteur.
Outre le mode Large libre, le type Principal peut fournir la fonction suivante :
