Schéma synoptique

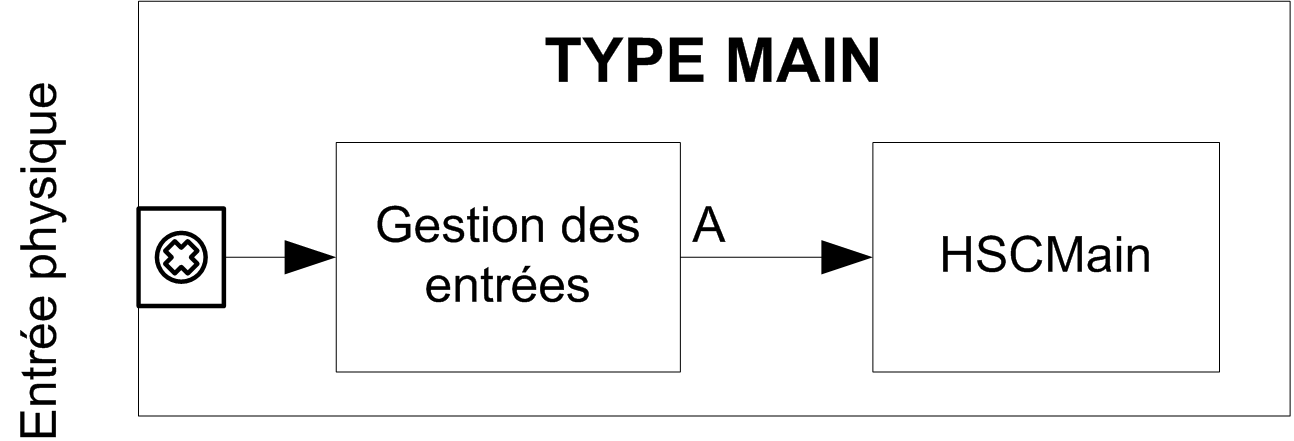

Ce schéma présente le type Principal en mode Fréquencemètre :

Le mode Fréquencemètre compte le nombre d'impulsions sur l'entrée physique A pendant une période prédéfinie. La valeur est stockée dans le registre de comptage, en Hz.
