1

Dans l'arborescence Equipements, double-cliquez sur Fonctions intégrées > HSC.

2

Choisissez le type Principal dans le menu déroulant HSC0• > Type.

3

L'instance du type Principal est créée. Vous pouvez la renommer dans le champ Variable.

4

Choisissez le mode Boucle modulo dans le menu déroulant HSC0• > Paramètres > Mode.

5

Définissez la valeur modulo dans Paramètres > Prédéfini/Modulo

6

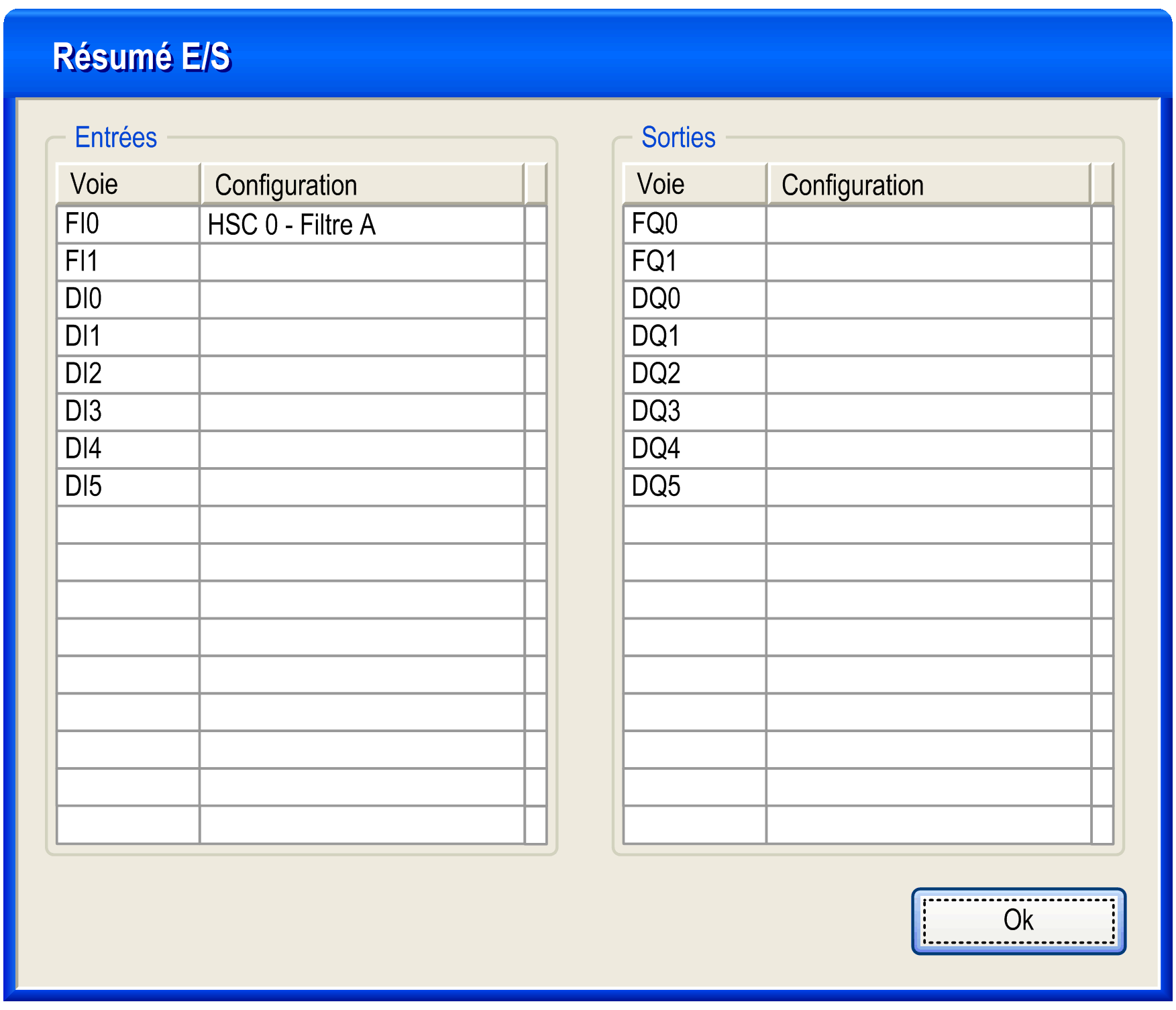

Sélectionnez la valeur du mode d'entrée dans le menu déroulant HSC0• > Entrées d'horloge > Mode d'entrée. Cela active le Filtre A (et le Filtre B, selon le Mode d'entrée utilisé).

7

Définissez la valeur de filtrage anti-rebond dans le menu déroulant Entrées d'horloge > Filtre A (et Filtre B, le cas échéant).

8

Vous pouvez également activer des entrées auxiliaires SYNC, EN (uniquement si le mode d'entrée = Monophasé) et CAP dans les menus déroulants HSC0• > Entrées auxiliaires > SYNC ou EN ou CAP, pour activer la fonction de synchronisation, la fonction d'activation et la fonction de capture sur une entrée physique.

9

Vous pouvez également activer les seuils dans le menu déroulant, en sélectionnant HSC0• > Seuils > Seuil 0 > Activer/Désactiver pour autoriser la Fonction de comparaison et configurer les sorties réflexes.

NOTE : En mode Boucle modulo, les valeurs configurées doivent suivre la règle suivante :

0 < Valeur Seuil 0 < Valeur Seuil 1 < (Modulo - 1)

A, B

4 µs

50 kHz

40 µs

14,5 kHz
