Câblage au bornier DIO

Introduction

Règles et recommandations de câblage

Tournevis requis pour câbler les borniers

Type recommandé : 1891348-1 (Tyco Electronics AMP)

Si vous utilisez un tournevis d'un autre fabricant, vérifiez qu'il présente les caractéristiques suivantes :

oprofondeur de la pointe : 1,5 mm (0,06 po.)

ohauteur de la pointe : 2,4 mm (0,09 po.)

La forme de la pointe doit être de type DIN5264A et être conforme à la norme DN EN60900.

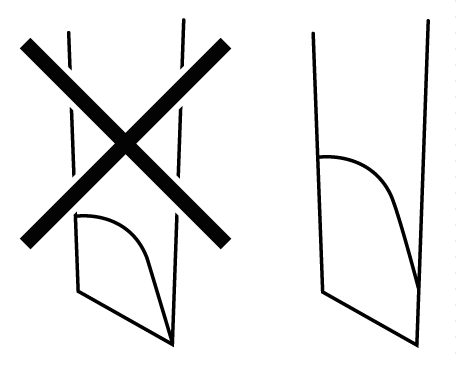

Par ailleurs, la pointe du tournevis doit être aussi fine qu'indiqué pour s'insérer dans l'étroite fente du bornier :





Les borniers sont de type pince à ressort.

Procédure

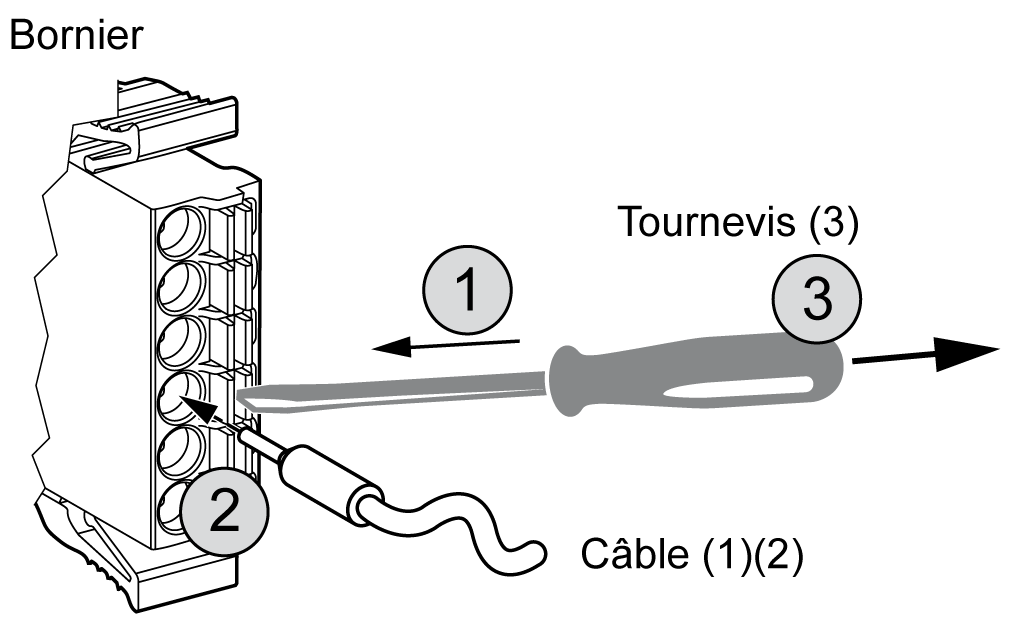

Observez la procédure suivante pour connecter les câbles aux borniers :

NOTE : Pour retirer le câble, insérez le tournevis dans l'orifice carré. Quand la pince à ressort libère l'orifice circulaire, tirez sur le câble pour l'extraire.

⁽¹⁾ Câble de 0,20 à 0,81 mm² (24 à 18 AWG), avec extrémité torsadée. Les types de fils à utiliser sont UL1015 et UL1007.

⁽²⁾ Dénudez 7,0 mm de la gaine du fil. Dénudez uniquement la longueur de gaine nécessaire. Si vous en dénudez trop, les extrémités risquent d'entrer en court-circuit l'une avec l'autre ou avec les bornes, ce qui peut créer un court-circuit électrique. Si la gaine n'est pas suffisamment dénudée, le contact entre le fil et la borne risque d'être trop faible.

Introduisez chaque file entièrement dans l'ouverture prévue à cet effet. S'il est introduit de manière incorrecte, cela risque d'entraîner une perte d'alimentation de l'unité ou un court-circuit, avec les filaments du câble ou avec les bornes, ou encore une surchauffe du câble et de la borne.

⁽³⁾ Ne faites pas pivoter la pointe du tournevis à l'intérieur de l'orifice carré. Vous risqueriez d'endommager l'équipement.
