1

Ouvrez ou créez un POU en langage IL (Instruction List, ou liste d'instructions).

NOTE : La procédure de création d'un POU n'est pas détaillée ici. Pour plus d'informations, reportez-vous à la section Ajout et appel de POU.

2

Créez les variables nécessaires à la fonction.

3

Si la fonction possède une ou plusieurs entrées, chargez la première entrée en utilisant l'instruction LD.

4

Insérez une nouvelle ligne en dessous et :

osaisissez le nom de la fonction dans la colonne de l'opérateur (champ de gauche), ou

outilisez l'Aide à la saisie pour choisir la fonction (sélectionnez Insérer l'appel de module dans le menu contextuel).

5

Si la fonction a plusieurs entrées et que l'Aide à la saisie est utilisée, le nombre requis de lignes est automatiquement créé avec ??? dans les champs situés à droite. Remplacez les ??? par la valeur ou la variable appropriée en fonction de l'ordre des entrées.

6

Insérez une nouvelle ligne pour stocker le résultat de la fonction dans la variable appropriée : saisissez l'instruction ST dans la colonne de l'opérateur (champ de gauche) et un nom de variable dans le champ situé à droite.

sans paramètre d'entrée :

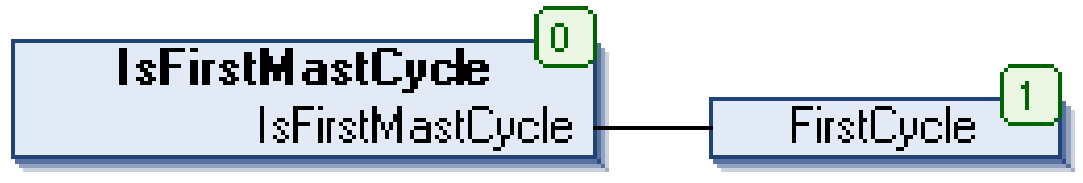

IsFirstMastCycle

avec paramètres d'entrée :

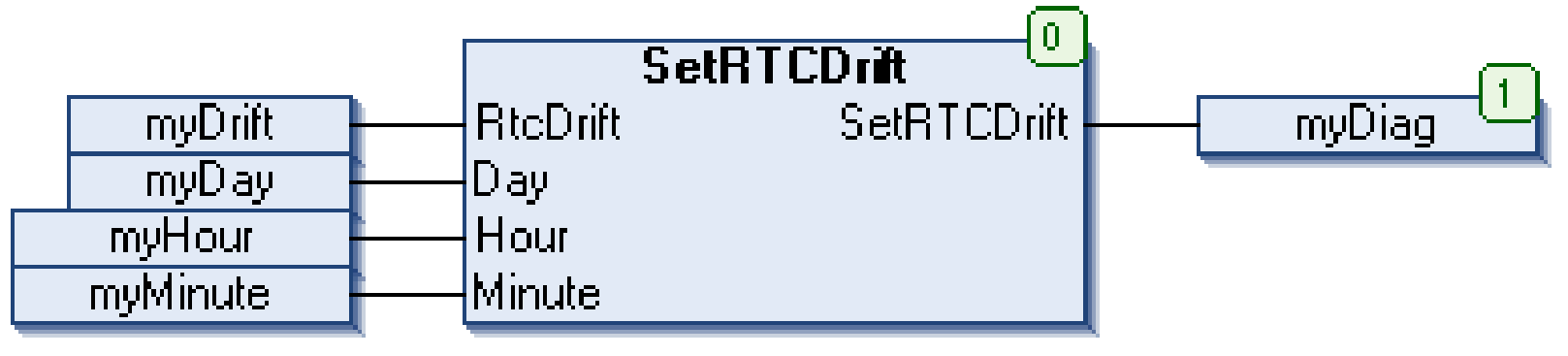

SetRTCDrift

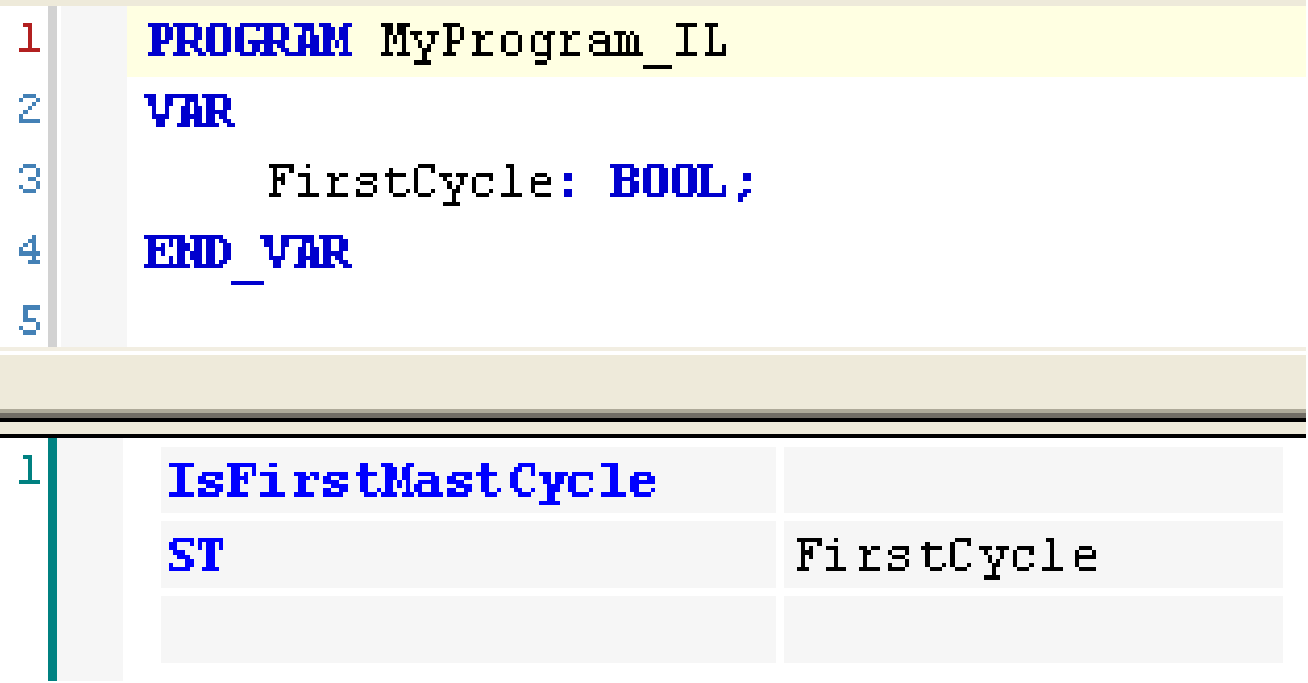

Exemple IL d'une fonction sans paramètre d'entrée :

IsFirstMastCycle

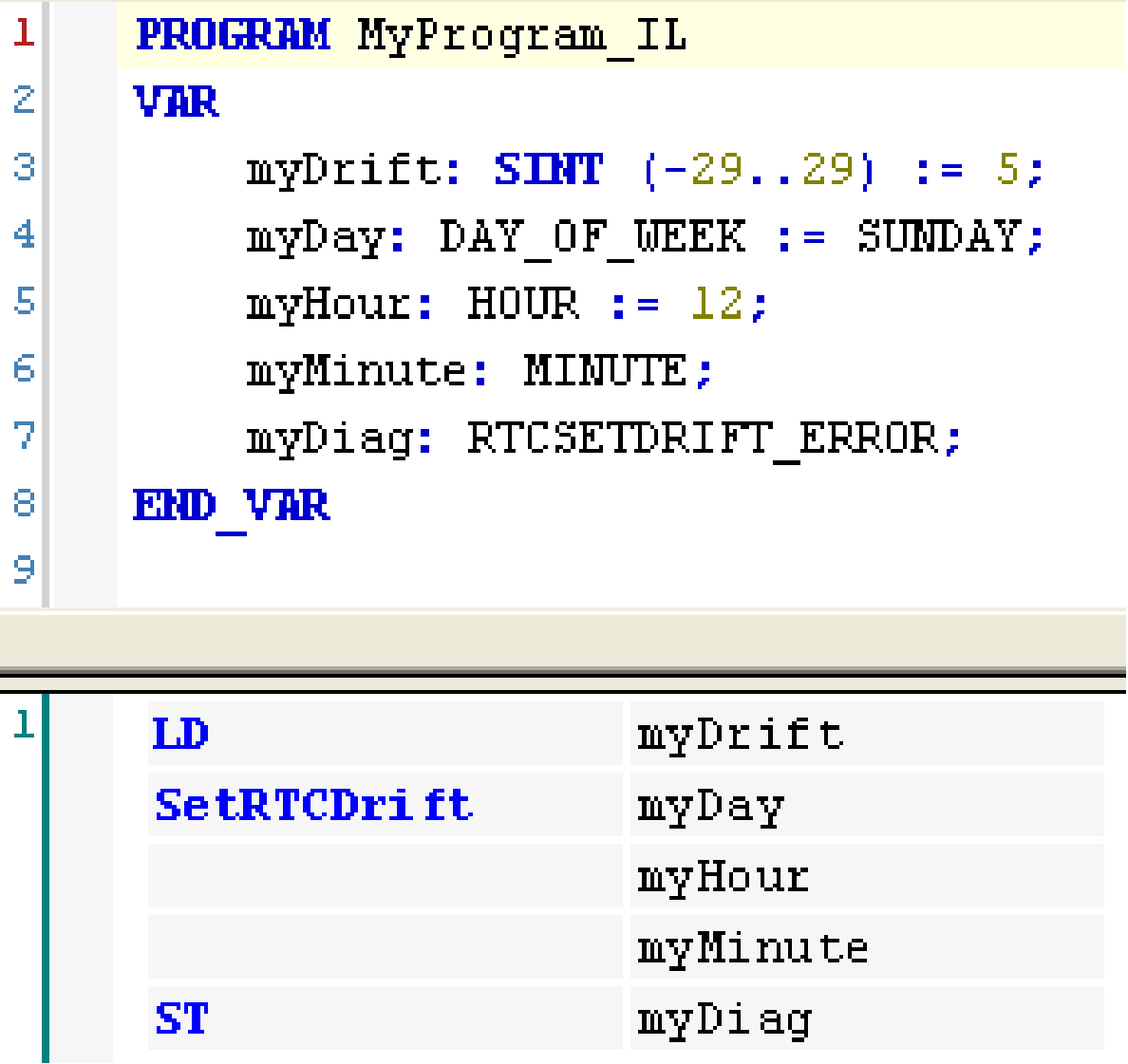

Exemple IL d'une fonction avec des paramètres d'entrée :

SetRTCDrift

1

Ouvrez ou créez un POU en langage IL (Instruction List, ou liste d'instructions).

NOTE : La procédure de création d'un POU n'est pas détaillée ici. Pour plus d'informations, reportez-vous à la section Ajout et appel de POU.

2

Créez les variables nécessaires au bloc fonction (y compris le nom de l'instance).

3

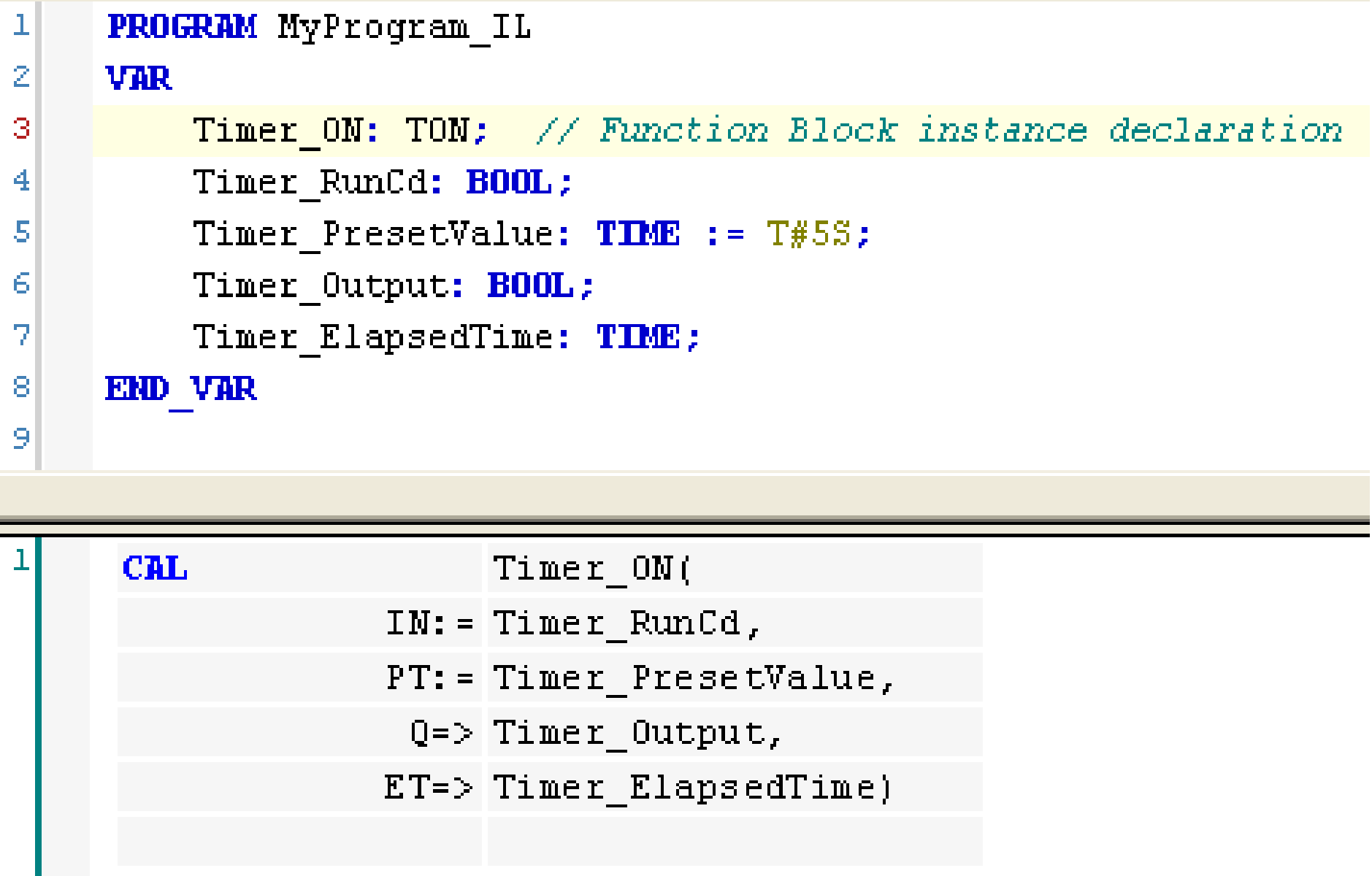

L'appel de blocs fonction nécessite l'utilisation d'une instruction CAL :

oUtilisez l'Aide à la saisie pour sélectionner le bloc fonction (cliquez avec le bouton droit et sélectionnez Insérer l'appel de module dans le menu contextuel).

oL'instruction CAL et les E/S nécessaires sont automatiquement créées.

Chaque paramètre (E/S) est une instruction :

oLes valeurs des entrées sont définies à l'aide de « := ».

oLes valeurs des sorties sont définies à l'aide de « => ».

4

Dans le champ CAL de droite, remplacez les ??? par le nom de l'instance.

5

Remplacez les autres ??? par une variable ou une valeur immédiate appropriée.

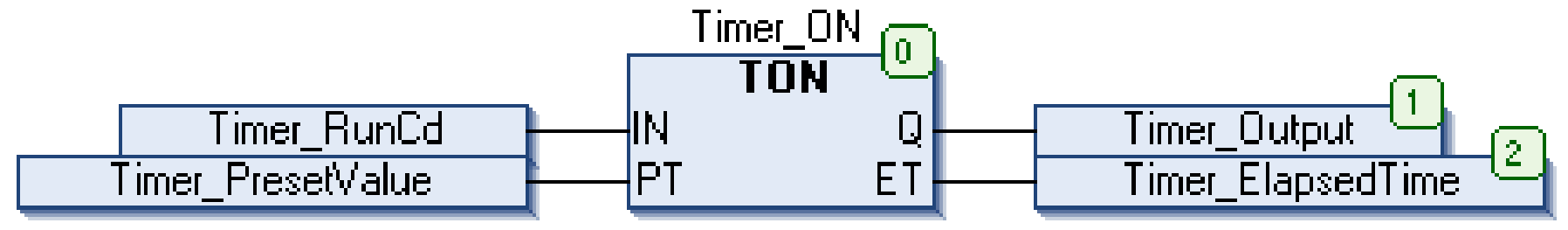

TON

TON
