DANGER

RISQUE D'EXPLOSION DANS LES ZONES DANGEREUSES

N'utilisez pas ce produit dans une zone dangereuse.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVERTISSEMENT

DECONNEXION OU FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT

oAssurez-vous que les connexions d'alimentation, de communication et d'accessoires n'exercent pas de pression excessive sur les ports. Tenez compte des vibrations générées dans l'environnement.

oFixez correctement les câbles d'alimentation, de communication ou d'accessoires externes au panneau ou à l'armoire.

oUtilisez uniquement des câbles avec connecteur D-Sub à 9 broches avec système de verrouillage en bon état.

oUtilisez uniquement des câbles USB disponibles dans le commerce.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

1

0 VCC

Blanc

2

0 VCC

Blanc

3

24 VCC

Noir

4

24 VCC

Noir

5

GND

Vert

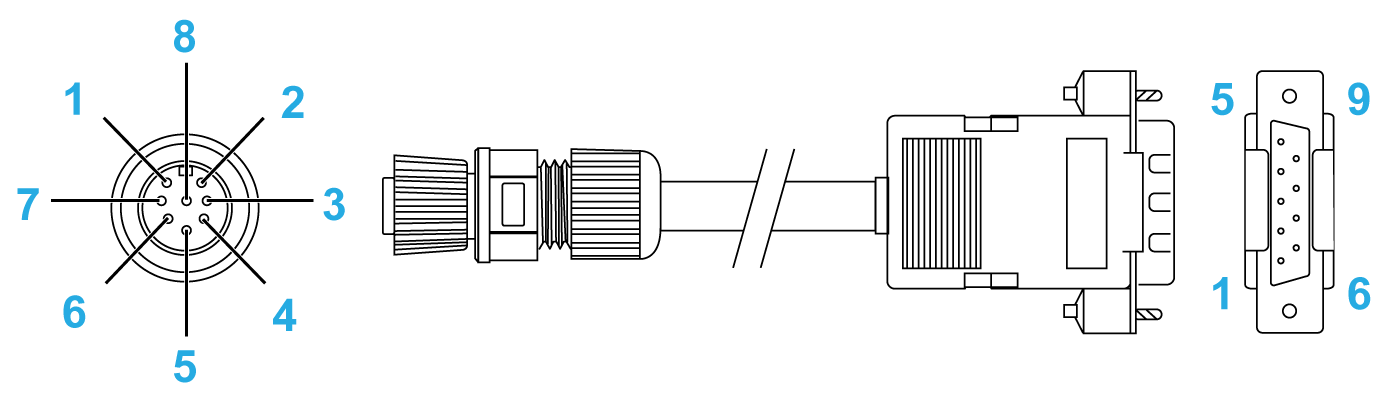

1

CD

1

2

RXD

2

3

TXD

3

4

TDP

4

5

IGND

5

6

PDP

6

7

DPE

7

8

PAE

8

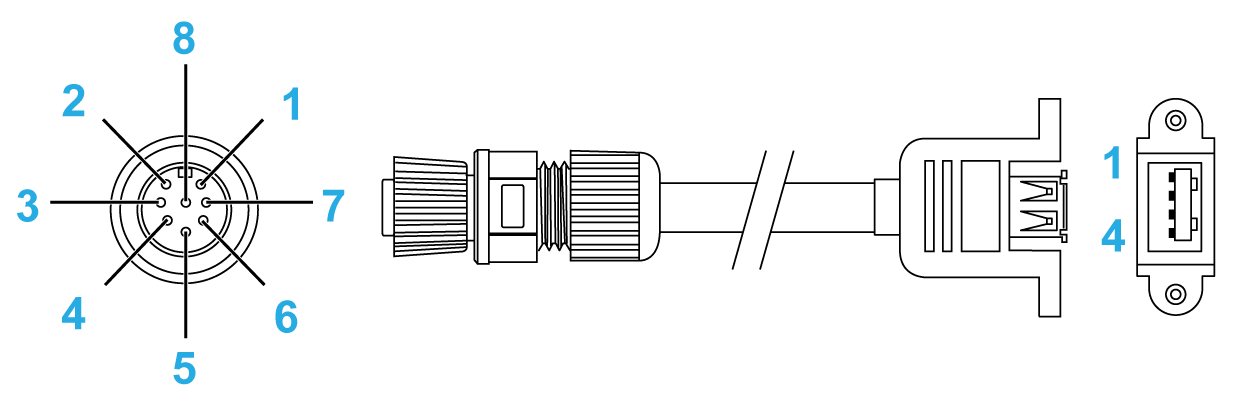

1

VCC

Rouge

1

3

D+

Vert

2

5

VSS

Noir

4

6

D-

Blanc

3

8

Blindage

–

–

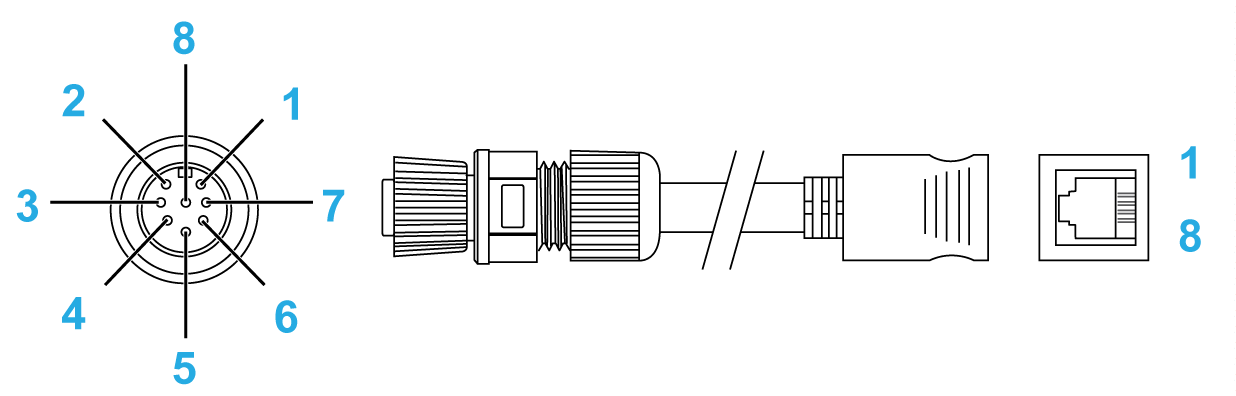

1

TX_D1+

Orange/Blanc

1

2

TX_D1-

Orange

2

3

RX_D2+

Vert/Blanc

3

4

BI_D3+

Bleu

4

5

BI_D3-

Bleu/Blanc

5

6

RX_D2-

Vert

6

7

BI_D4+

Marron/Blanc

7

8

BI_D4-

Marron

8
