Description de l'interface USB
Les unités HMIYMINUSB1 font partie de la catégorie des modules de communication. Ils sont tous compatibles avec la carte mini PCIe.

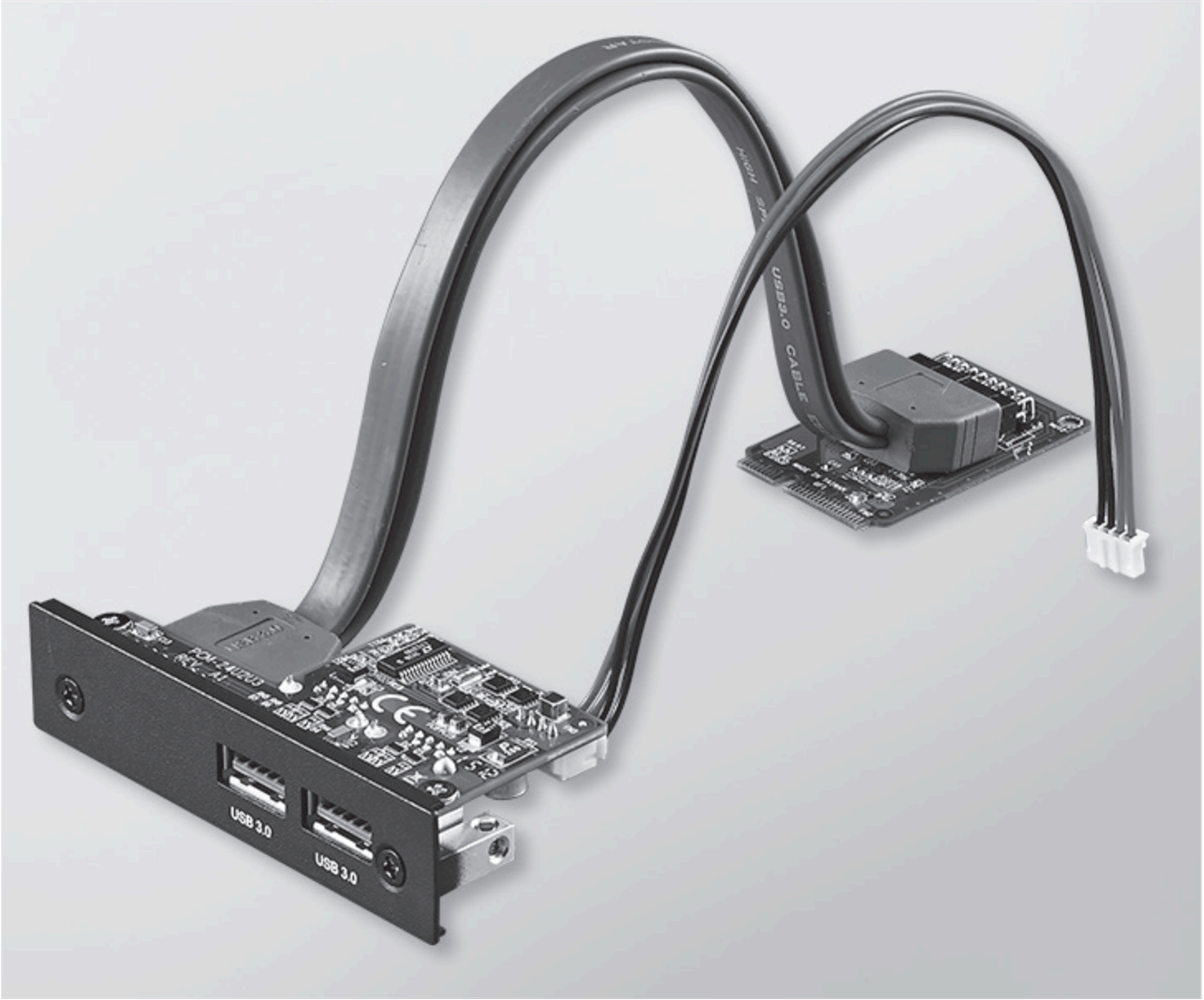

La figure ci-dessous représente l'interface USB :

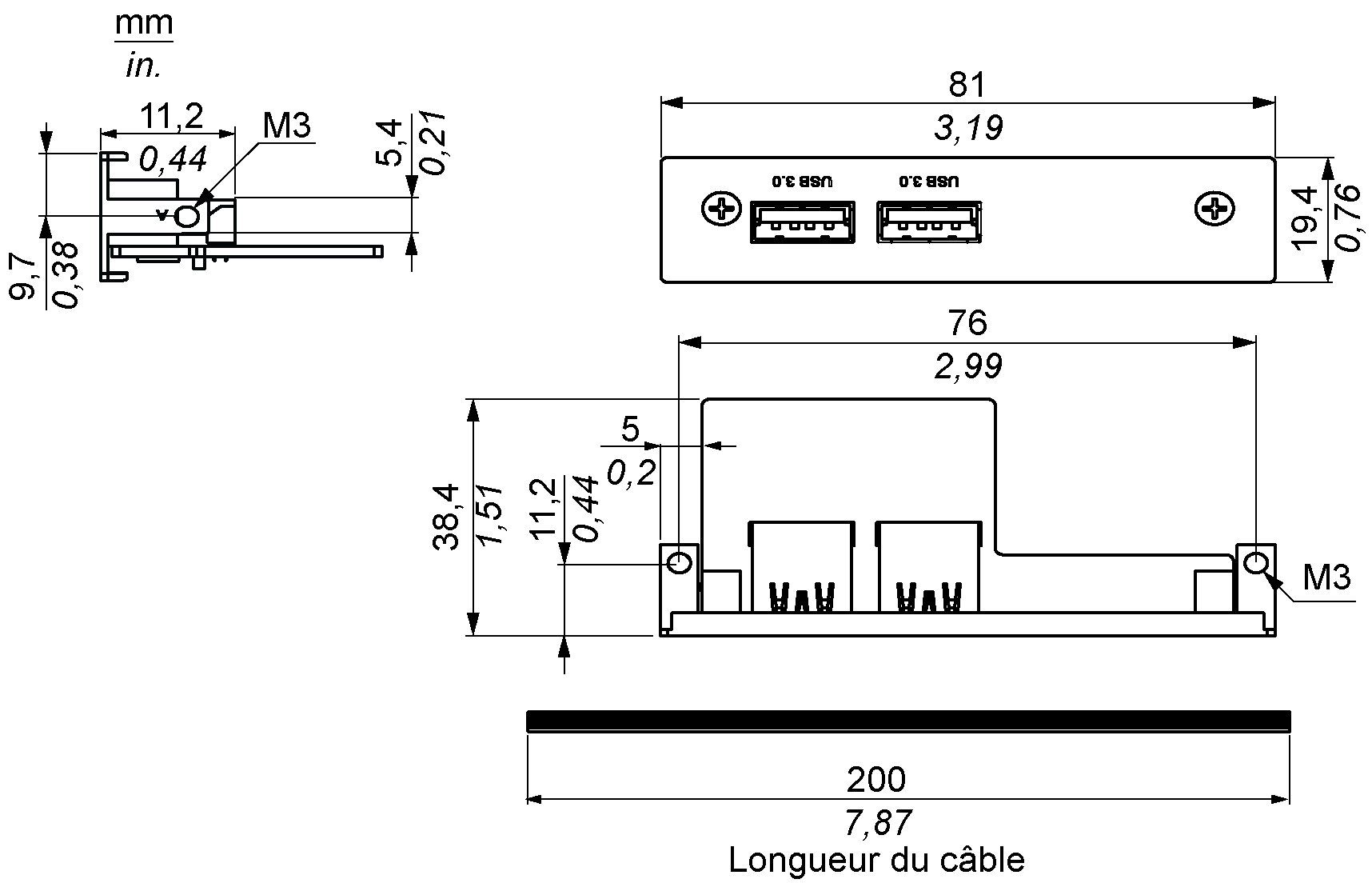

La figure ci-dessous indique les dimensions de l'interface USB :
Le tableau suivant fournit les caractéristiques techniques de l'interface USB :
|
Elément |
Caractéristiques |
|---|---|
|
Généralités |
|
|
Type de bus |
Carte mini PCIe révision 1.2 |
|
Connecteur |
2 ports USB 3.0 |
|
Consommation d'énergie |
+5 VCC / puissance de sortie 900 mA vers périphérique USB (valeur type : 3,3 VCC) |
|
Communication |
|
|
Protocole |
USB (Universal Serial Bus) 3.0 rév. 1.0 |
|
Vitesse |
Mode lent : 1,5 Mb/s, mode pleine vitesse : 12 Mb/s, mode haute vitesse : 480 Mb/s, mode vitesse supérieure : 5 Gb/s |
|
Référence |
Description |
S-Panel PC |
Enclosed PC |
|---|---|---|---|
|
HMIYMINUSB1 |
Interface USB 3.0, 2 ports USB |
Oui |
Non applicable |

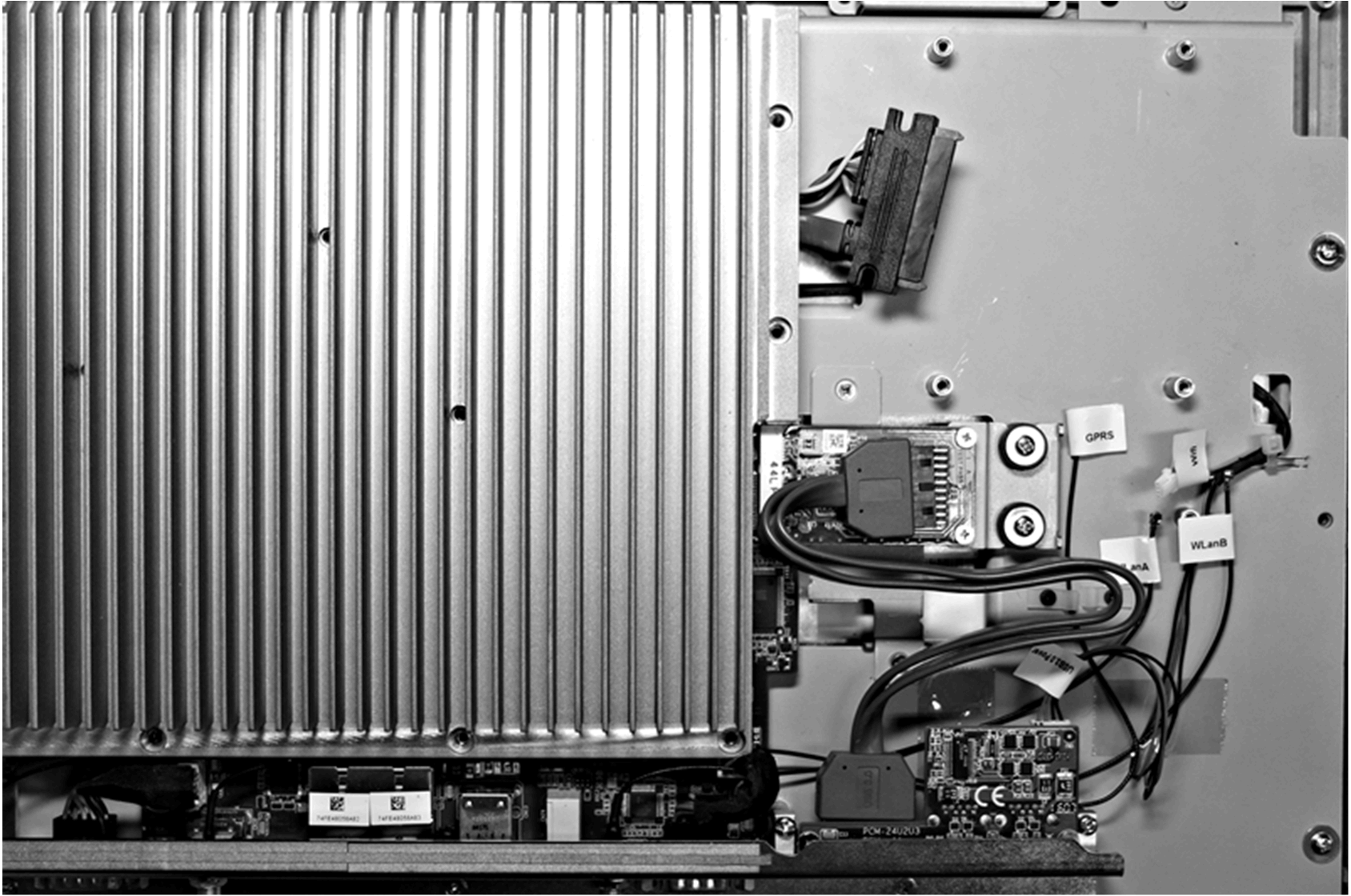

S-Panel PC :
Installation matérielle et gestionnaire de périphériques
Installez le pilote avant d'installer l'interface sur l'unité S-Panel PC. Le support d'installation du pilote est inclus dans le package. Après l'installation de l'interface, vous pouvez vérifier si elle a été correctement installée sur votre système via le Gestionnaire de périphériques.
