Description des interfaces VGA et DVI
L'interface HMIYMINVGADVID1 (2 ports VGA) fait partie de la catégorie des modules industriels. Elle est compatible avec la carte mini PCIe. La carte graphique prend en charge la définition Full HD 1 920 x 1 080 pixels et le mode double écran, qui permet d'afficher deux images d'écran différentes via les deux ports VGA (le port DVI-D renvoie l'image clone du premier port VGA).

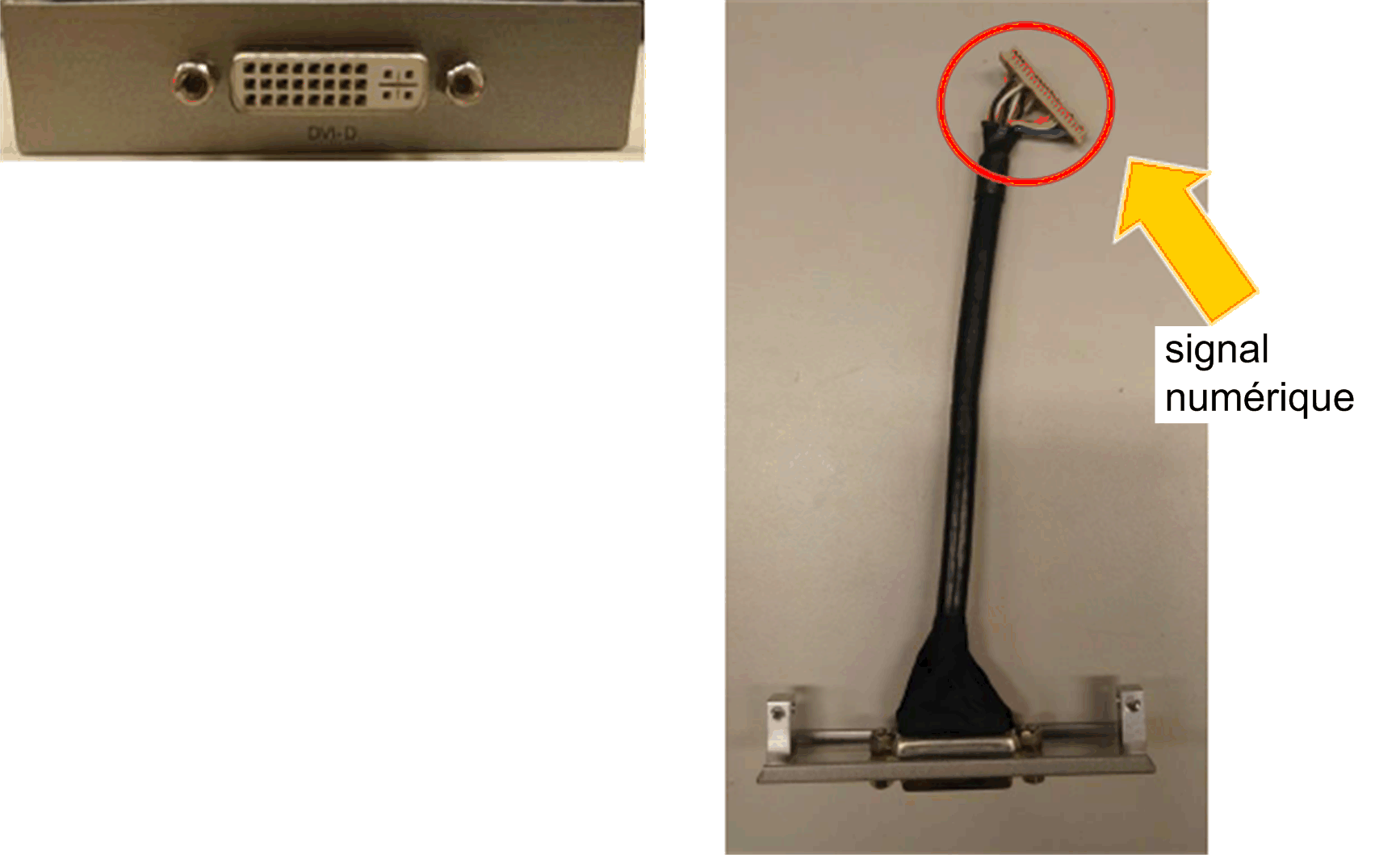

L'interface HMIYMINVGADVID1 (1 port DVI-D) fait partie de la catégorie des modules industriels. Elle est compatible avec la carte mini PCIe. Le connecteur DVI-D nécessite un emplacement d'interface externe.
L'interface HMIYMINDVII1 (1 port DVI-I) fait partie de la catégorie des modules industriels. Elle est compatible avec la carte mini PCIe. Le connecteur DVI-I nécessite un emplacement d'interface externe. Les signaux numériques et analogiques au niveau du connecteur DVI-I permettent de relier deux écrans aux images identiques, via un câble Y (muni de 3 connecteurs). Le connecteur DVI-I devient alors un connecteur DVI-D et un connecteur VGA.
|
Référence |
Description |
S-Panel PC |
Enclosed PC |
|---|---|---|---|
|
HMIYMINVGADVID1 |
Interface 1 port DVI-D, 2 ports VGA |
Oui(1) |
Non applicable |
|
HMIYMINDVII1 |
Interface 1 port DVI-I |
Oui |
|
|
(1) Ne prend en charge qu'un support d'interface à 2 ports VGA ou DVI-D. |
|||

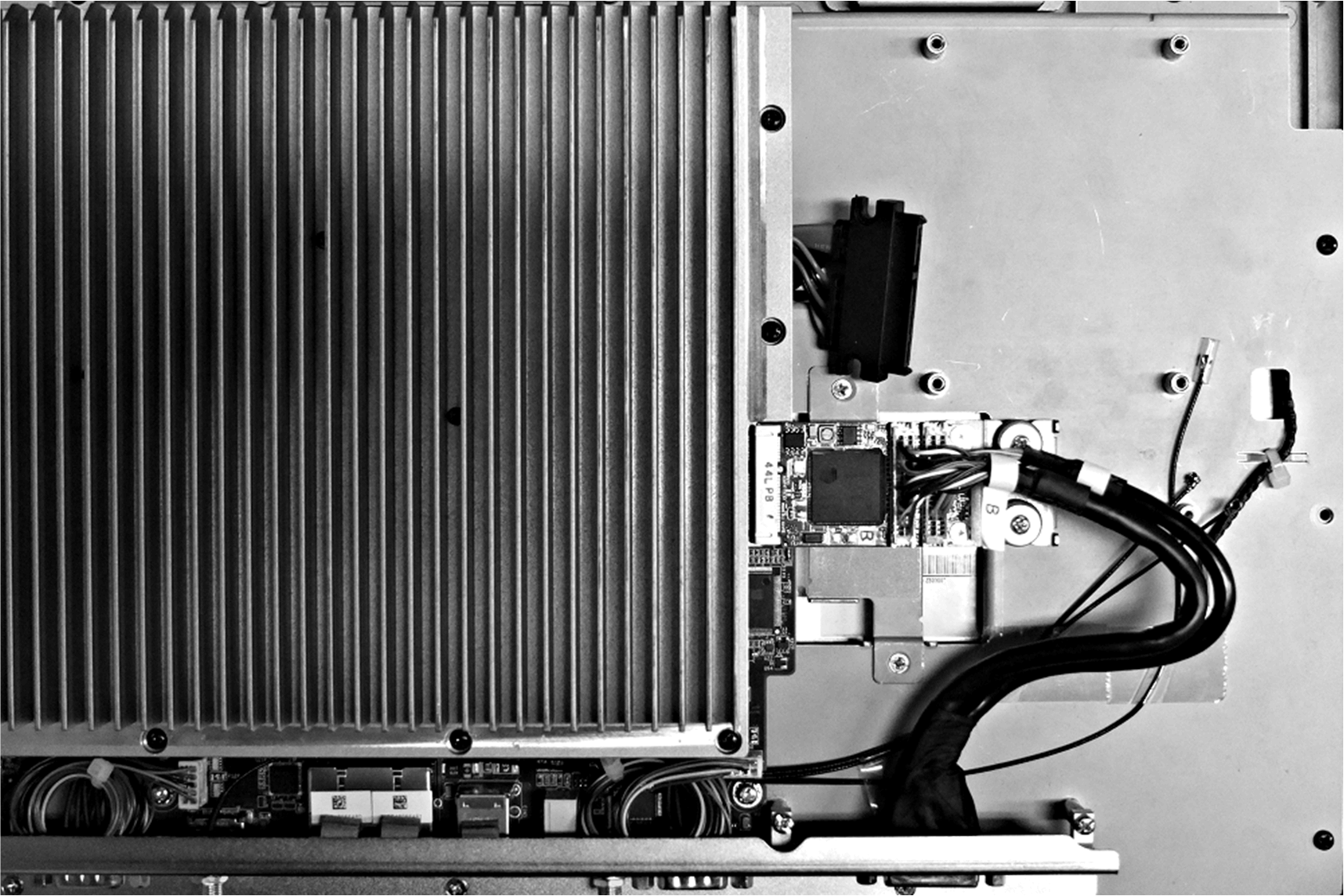

S-Panel PC et HMIYMINVGADVID1 (2 ports VGA) :

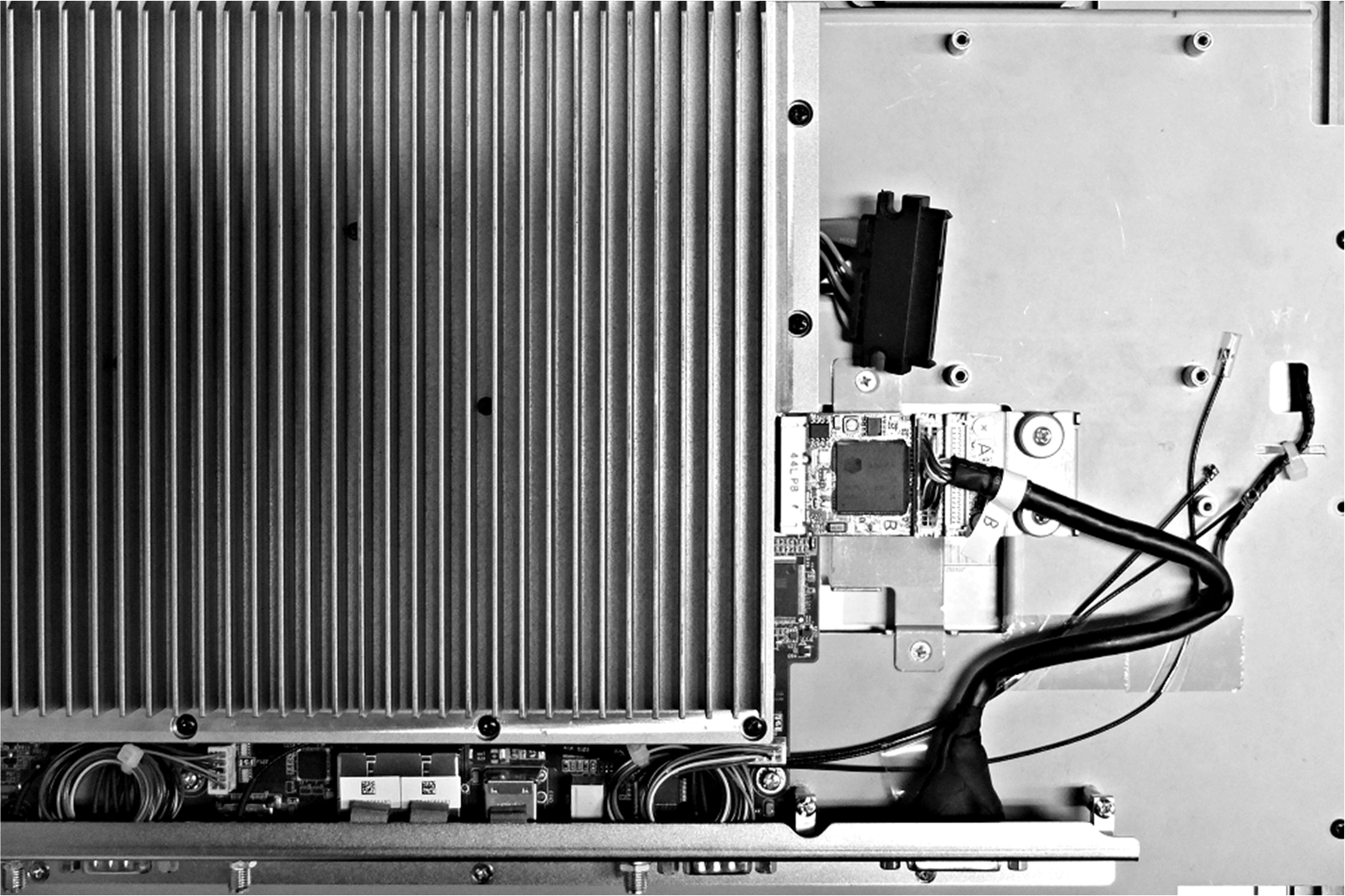

S-Panel PC et HMIYMINVGADVID1 (1 port DVI-D) :
S-Panel PC et HMIYMINDVII1 :
Avant d'installer ou de retirer une carte mini PCIe, arrêtez le système d'exploitation Windows comme il se doit et débranchez l'alimentation de l'unité.
|
AVIS |
|
DECHARGE ELECTROSTATIQUE |
|
Avant d'entreprendre la dépose du cache de l'unité Magelis Industrial PC, prenez toutes les mesures de protection nécessaires contre les décharges électrostatiques. |
|
Le non-respect de ces instructions peut provoquer des dommages matériels. |
|
|
|
ELEMENTS TROP SERRES ET DESSERRES |
|
oNe dépassez pas un couple de serrage de 0,5 Nm (4,5 lb-in) lorsque vous serrez les fixations et les vis de l'enceinte, des accessoires ou du bornier. Un serrage excessif des vis peut endommager les fixations de montage. oLorsque vous vissez ou retirez des vis, veillez à ce qu'elles ne tombent pas dans le châssis du Magelis Industrial PC. |
|
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. |
NOTE : Coupez l'alimentation avant de suivre cette procédure.
Le tableau ci-dessous décrit la procédure d'installation d'une interface VGA ou DVI :
|
Etape |
Action |
|---|---|
|
1 |

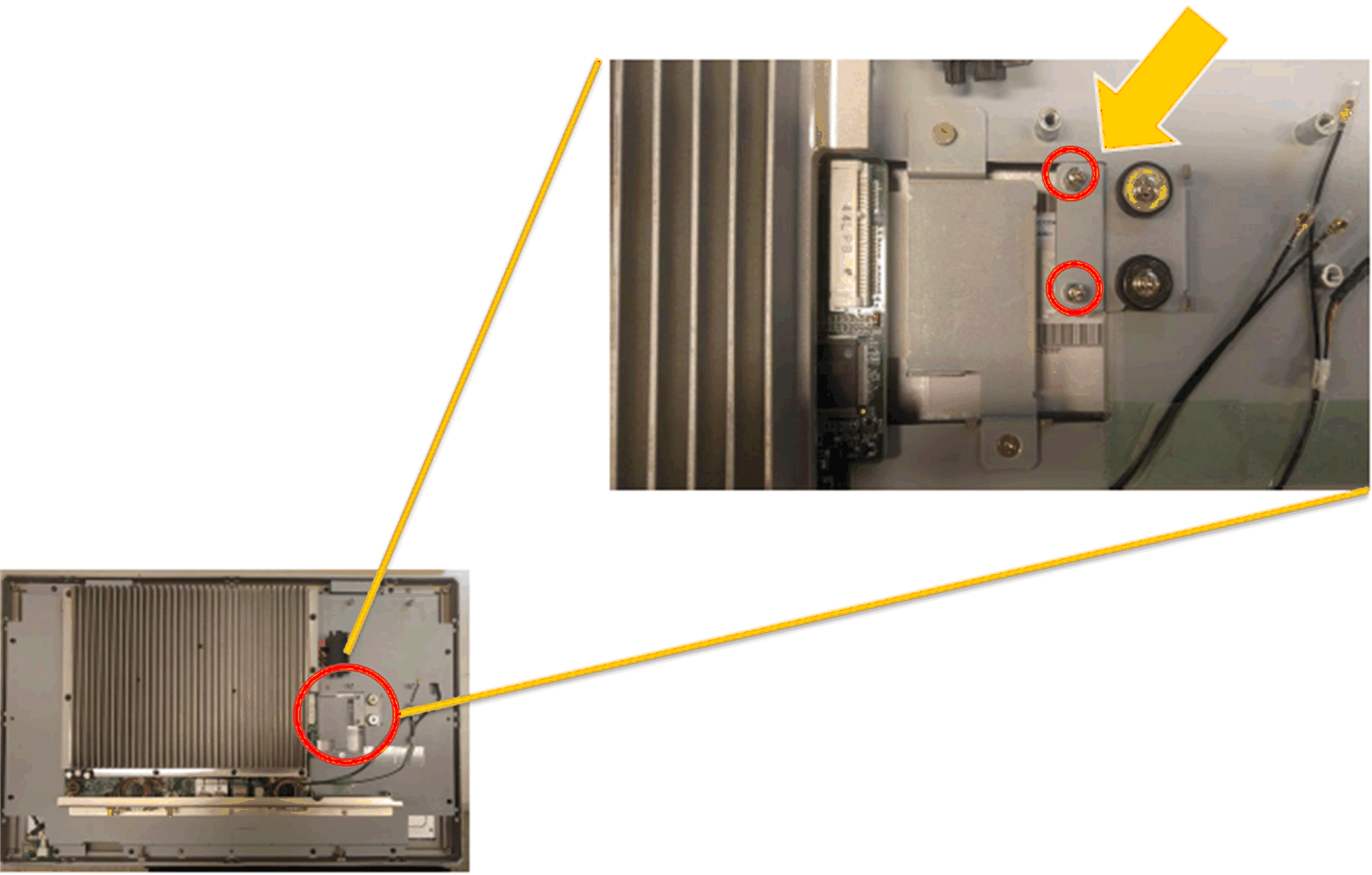

Retirez la vis de la carte mère :
|
|
2 |

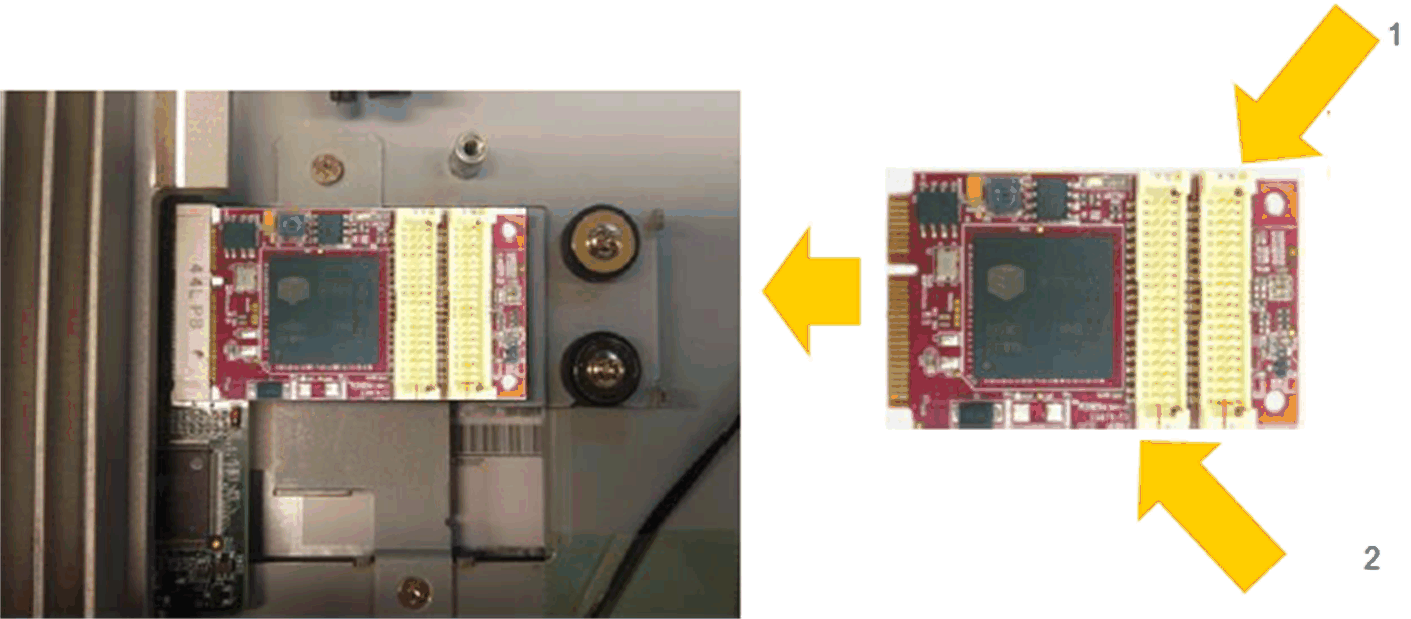

Insérez la carte mini PCIe :
|
|
3 |

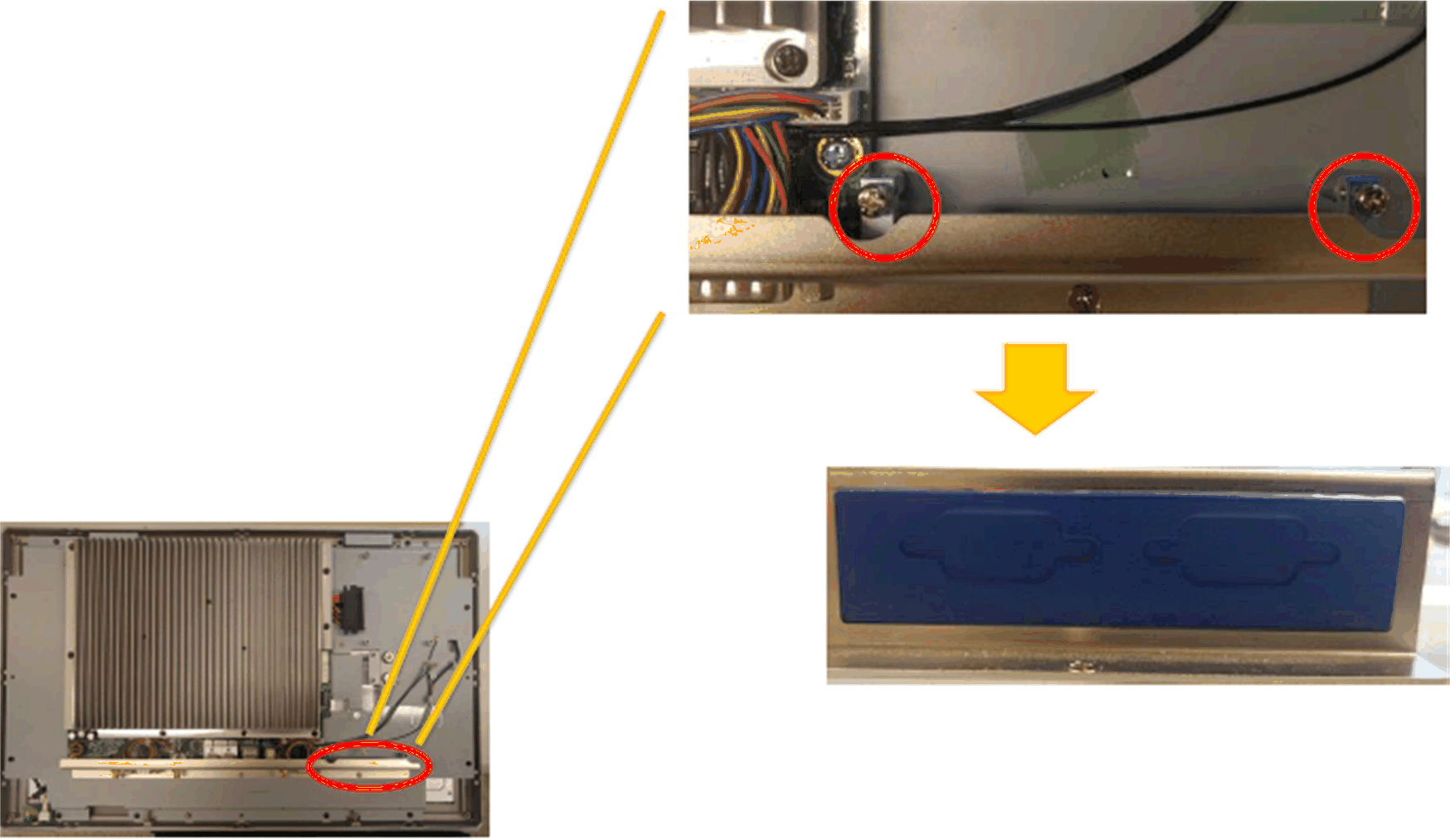

Otez le support d'interface facultative :
|
|
4 |

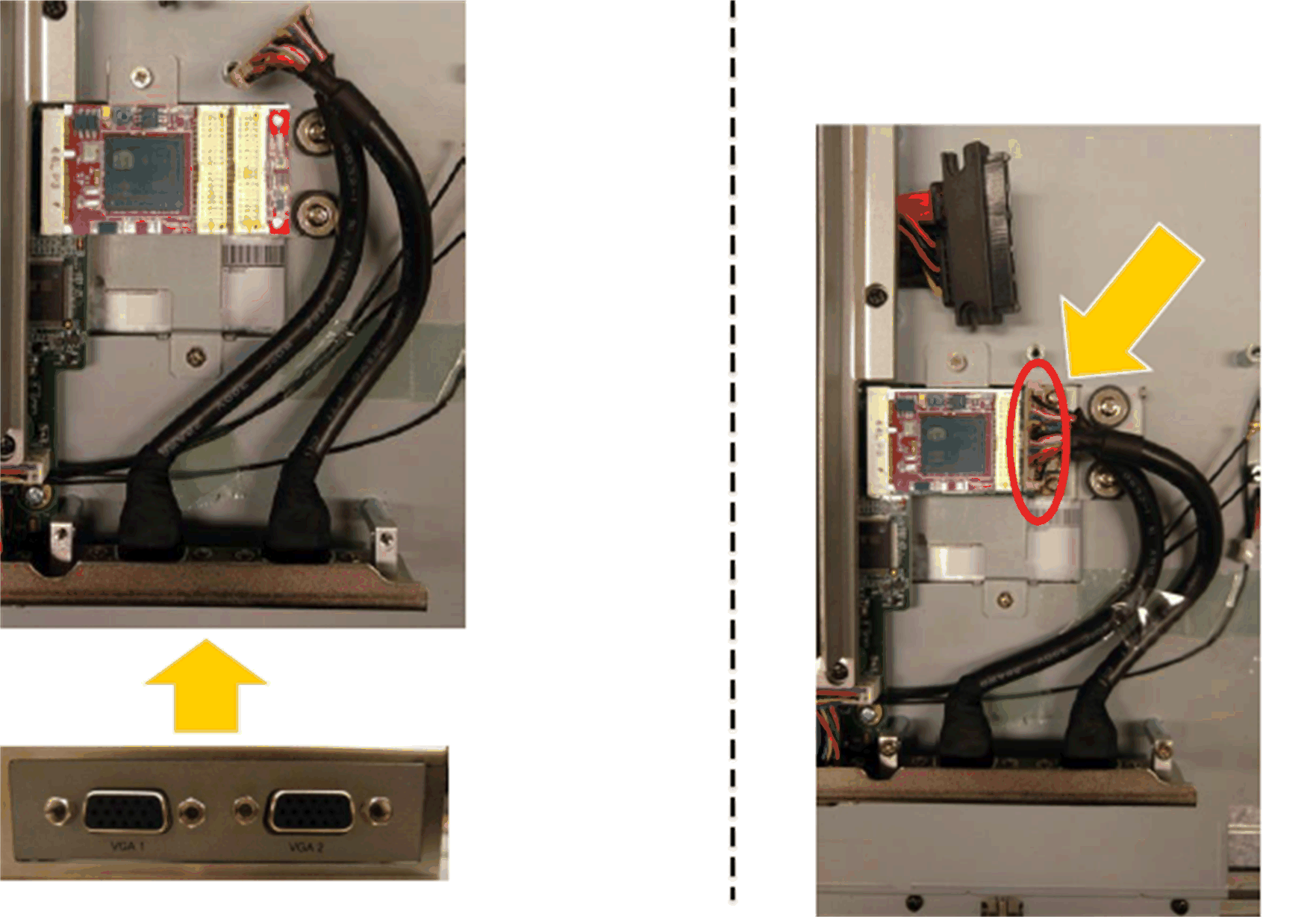

Interface 2 ports VGA :
|
|
(suite) |

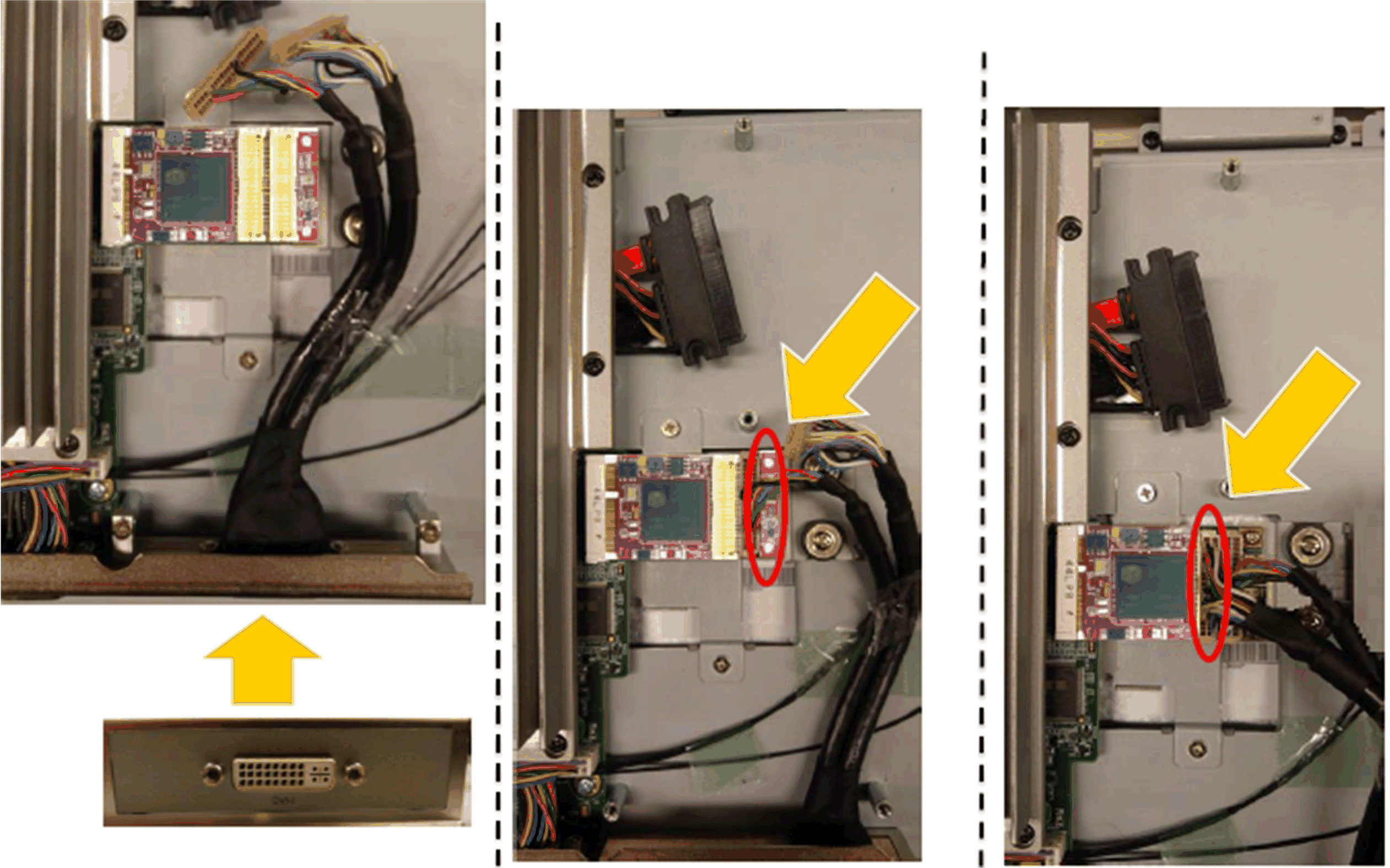

Interface DVI-I :
Interface DVI-D :
|
|
5 |
Installez le support d'interface 2 ports VGA et raccordez le câble (signal analogique) :
Installez le support d'interface DVI-D et raccordez le câble (signal analogique) :
Installez le support d'interface DVI-I et raccordez le câble (signal analogique) :
|
