NOT

Vue d'ensemble

Opérateur de chaîne de bits IEC servant à réaliser une opération NOT bit à bit sur un opérande de type bit.

Si le bit d'entrée est sur 0, le bit résultant est sur 1, et inversement.

Types autorisés

oBOOL

oBYTE

oWORD

oDWORD

oLWORD

Exemple en langage IL

Le résultat dans Var1 est 2#0110_1100.

Var1:BYTE;

LD     2#1001_0011
NOT
ST     var1

Exemple en langage ST

Var1 := NOT 2#1001_0011

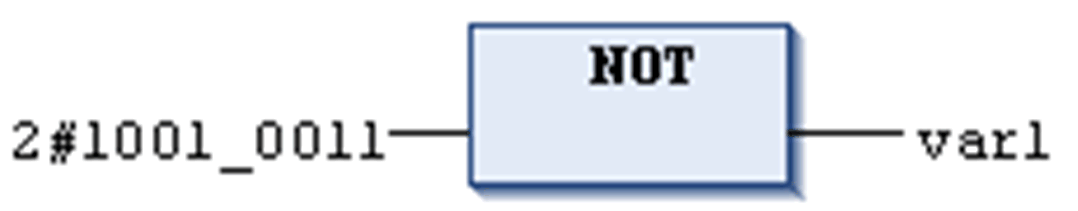

Exemple en langage FBD
