ADD

Vue d'ensemble

Opérateur IEC servant à additionner des variables.

Types autorisés

oBYTE

oWORD

oDWORD

oLWORD

oSINT

oUSINT

oINT

oUINT

oDINT

oUDINT

oLINT

oULINT

oREAL

oLREAL

oTIME

oTIME_OF_DAY(TOD)

oDATE

oDATE_AND_TIME(DT)

Les types de données d'horodatage peuvent être combinés comme suit :

oTIME+TIME=TIME

oTOD+TIME=TOD

oDT+TIME=DT

Dans l'éditeur FBD/LD, l'opérateur ADD correspond à une zone extensible. Cela signifie que vous pouvez utiliser une zone pour plusieurs entrées, au lieu d'une série de zones ADD concaténées. La commande Insérer une entrée de module permet d'ajouter des entrées supplémentaires, sans limite de nombre.

Exemple en langage IL

LD     7
ADD    2
ADD    4
ADD    7
ST     iVar

Exemple en langage ST

var1 := 7+2+4+7;

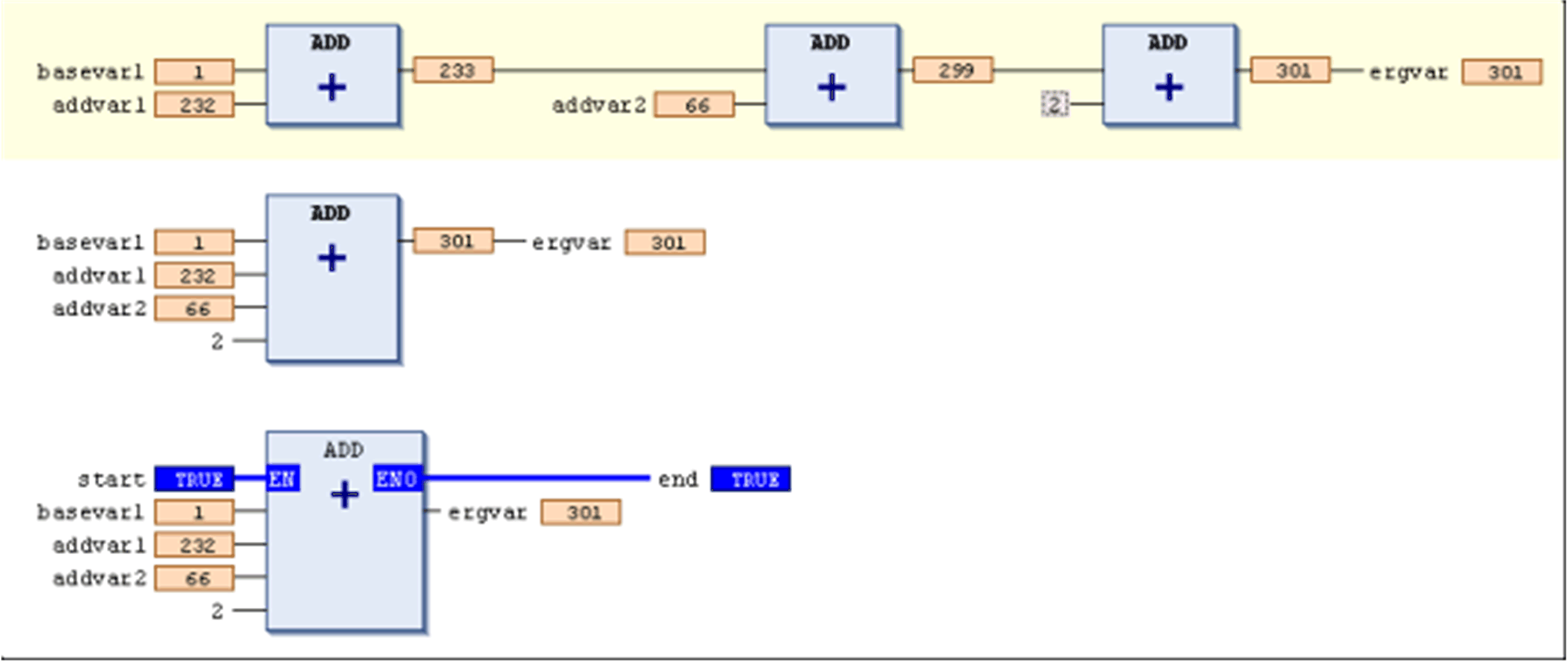

Exemple en langage FBD



1.   Série de zones ADD

2.   Zone ADD étendue

3.   Zone ADD avec paramètres EN/ENO
