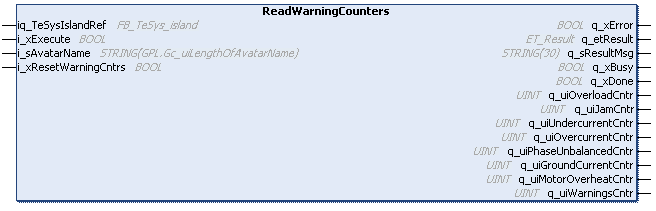

Type :

Bloc fonction

Disponible à partir de la version :

V1.0.0.0

iq_TeSysIslandRef

FB_TeSys_island

Référence à l’équipement TeSys island.

i_xExecute

BOOL

Sur un front montant de cette entrée, le bloc fonction lance l’exécution. Les sorties q_xDone, q_xError, q_etResult et q_etResultMsg sont réinitialisées avec le front descendant de l’entrée i_xExecute. Consultez la section Fonctionnement des blocs fonction avec l'entrée i_xExecute.

i_sAvatarName

STRING(GPL.Gc_uiLengthOfAvatarName)

Référence à l’avatar défini dans la configuration TeSys island.

i_xResetWarningCntrs

BOOL

Si cette entrée est réglée sur TRUE, tous les compteurs d’avertissements sont réinitialisés.

q_xError

BOOL

Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg.

q_etResult

ET_Result

Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique.

q_sResultMsg

STRING[30]

Fournit des informations de diagnostic et d'état sous la forme d'un message textuel.

q_xBusy

BOOL

Si cette sortie est TRUE, le bloc fonction est en cours d'exécution.

q_xDone

BOOL

Si cette sortie est TRUE, l'exécution s'est effectuée correctement.

q_uiOverloadCntr

UINT

Compteur de conseils liés à la protection contre les surchauffes.

q_uiJamCntr

UINT

Compteur de conseils liés à la protection contre les blocages.

q_uiUndercurrentCntr

UINT

Compteur de conseils liés à la protection contre les sous-intensités.

q_uiOvercurrentCntr

UINT

Compteur de conseils liés à la protection contre les surintensités.

q_uiPhaseUnbalancedCntr

UINT

Compteur de conseils liés à la protection contre les déséquilibres de phase.

q_uiGroundCurrentCntr

UINT

Compteur de conseils liés à la protection contre le courant de terre.

q_uiMotorOverheatCntr

UINT

Compteur d'événements de surchauffe du moteur.

q_uiWarningsCntr

UINT

Compteur de conseils liés aux protections.
