Type :

Bloc fonction

Disponible à partir de :

V1.0.0.0

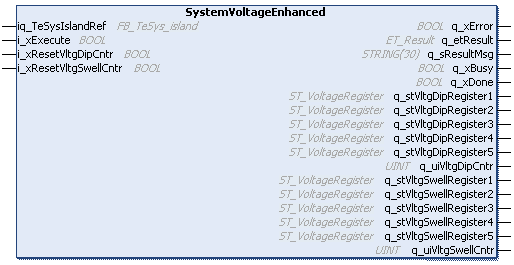

iq_TeSysIslandRef

FB_TeSys_island

Référence à l’équipement TeSys island.

i_xExecute

BOOL

Sur un front montant de cette entrée, le bloc fonction lance l’exécution. Les sorties q_xDone, q_xError, q_etResult et q_etResultMsg sont réinitialisées avec le front descendant de l’entrée i_xExecute. Consultez la section Fonctionnement des blocs fonction avec l'entrée i_xExecute.

i_xResetVltgDipCntr

BOOL

Si cette entrée est réglée sur TRUE, la valeur du paramètre q_udiResetVltgDipCntr est réinitialisée.

i_xResetVltgSwellCntr

BOOL

Si cette entrée est réglée sur TRUE, la valeur du paramètre q_udiResetVltgSwellCntr est réinitialisée.

q_xError

BOOL

Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg.

q_etResult

ET_Result

Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique.

q_sResultMsg

STRING[30]

Fournit des informations de diagnostic et d'état sous la forme d'un message textuel.

q_xBusy

BOOL

Si cette sortie est TRUE, le bloc fonction est en cours d'exécution.

q_xDone

BOOL

Si cette sortie est TRUE, l'exécution s'est effectuée correctement.

q_stVltgDipRegister1

ST_VoltageRegister

Magnitude maximale de la tension d’un creux de tension.

q_stVltgDipRegister1 = plus récent

(Unité : V)

q_stVltgDipRegister2

Magnitude maximale de la tension d’un creux de tension.

...

q_stVltgDipRegister5

q_uiVltgDipCntr

UINT

Compteur de creux de tension

q_stVltgSwellRegister1

ST_VoltageRegister

Magnitude maximale de la tension d’un pic de tension (unités de tension).

q_stVltgSwellRegister1 = plus récent

q_stVltgSwellRegister2

Magnitude maximale de la tension d’un pic de tension.

...

q_stVltgSwellRegister5

q_uiVltgSwellCntr

UINT

Compteur de pics de tension
