DT_AS_WORD: Conversion de Date et Heure sous forme d'un mot
Schéma d'affectation des broches

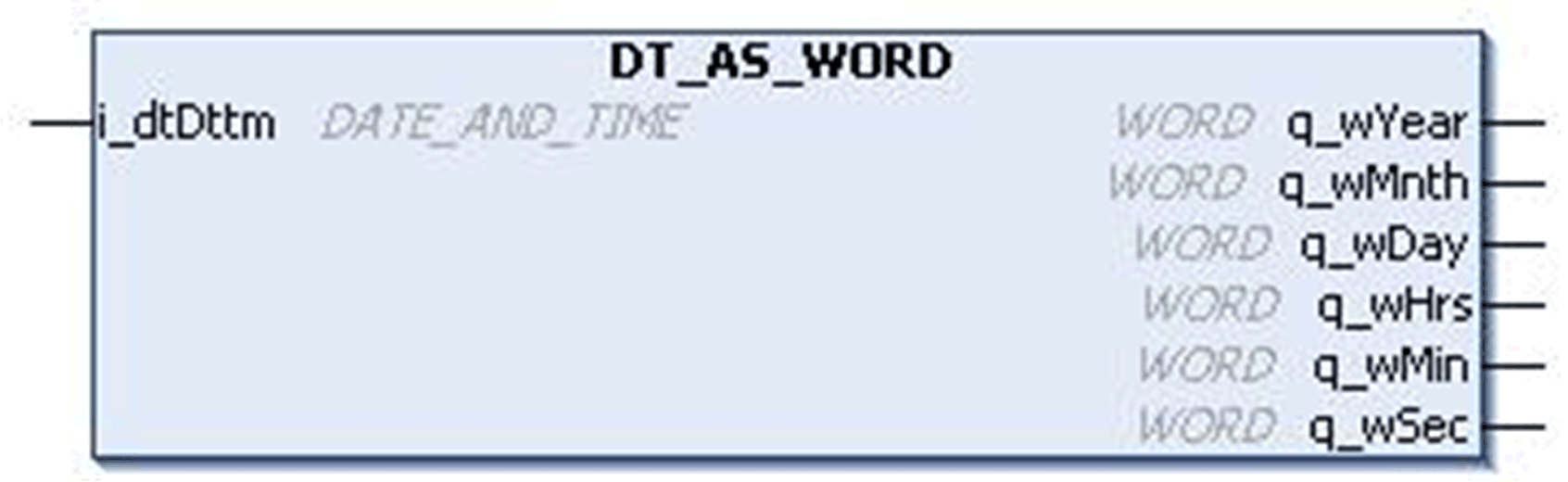

La figure ci-dessous présente le schéma d'affectation des broches du bloc fonction DT_AS_WORD :
Le bloc fonction DT_AS_WORD extrait les données d'une date et les convertit en mots équivalents.
L'entrée DATE_AND_TIME est convertie en sortie sous forme d'un WORD séparant année, mois, date, heure, minute et seconde.
Avec l'entrée DT#2008-08-15-11:05:30, les sorties sont :
oSortie année : 2008
oSortie mois : 8
oSortie jour : 15
oSortie heures : 11
oSortie minutes : 5
oSortie secondes : 30
Description des broches d'entrée
Ce tableau décrit les broches d'entrée du bloc fonction DT_AS_WORD :
|
Entrée |
Type de données |
Description |
|---|---|---|
|
i_dtDttm |
DT |
Entrée date et heure Plage : 1970-01-01-00:00:00... 2106-02-07-06:28:15 |
Description des broches de sortie
Ce tableau décrit les broches de sortie du bloc fonction DT_AS_WORD :
|
Sortie |
Type de données |
Description |
|---|---|---|
|
q_wYear |
WORD |
Sortie année Plage : 1970...2106 |
|
q_wMnth |
WORD |
Sortie mois Plage : 1...12 |
|
q_wDay |
WORD |
Sortie date Plage : 1...31 |
|
q_wHrs |
WORD |
Sortie heures Plage : 1...23 |
|
q_wMin |
WORD |
Sortie minutes Plage : 1...59 |
|
q_wSec |
WORD |
Sortie secondes Plage : 1...59 |
Instanciation et exemple d'utilisation

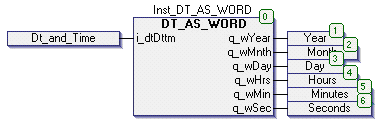

Cette figure présente une instance du bloc fonction DT_AS_WORD :
L'utilisation du bloc fonction est donnée dans l'exemple ci-dessous :
oi_dtDttm: DT#2008-08-15-11:05:30
oq_wYear: 2008
oq_wMnth: 8
oq_wDay: 15
oq_wHrs: 11
oq_wMin: 5
oq_wSec: 30
